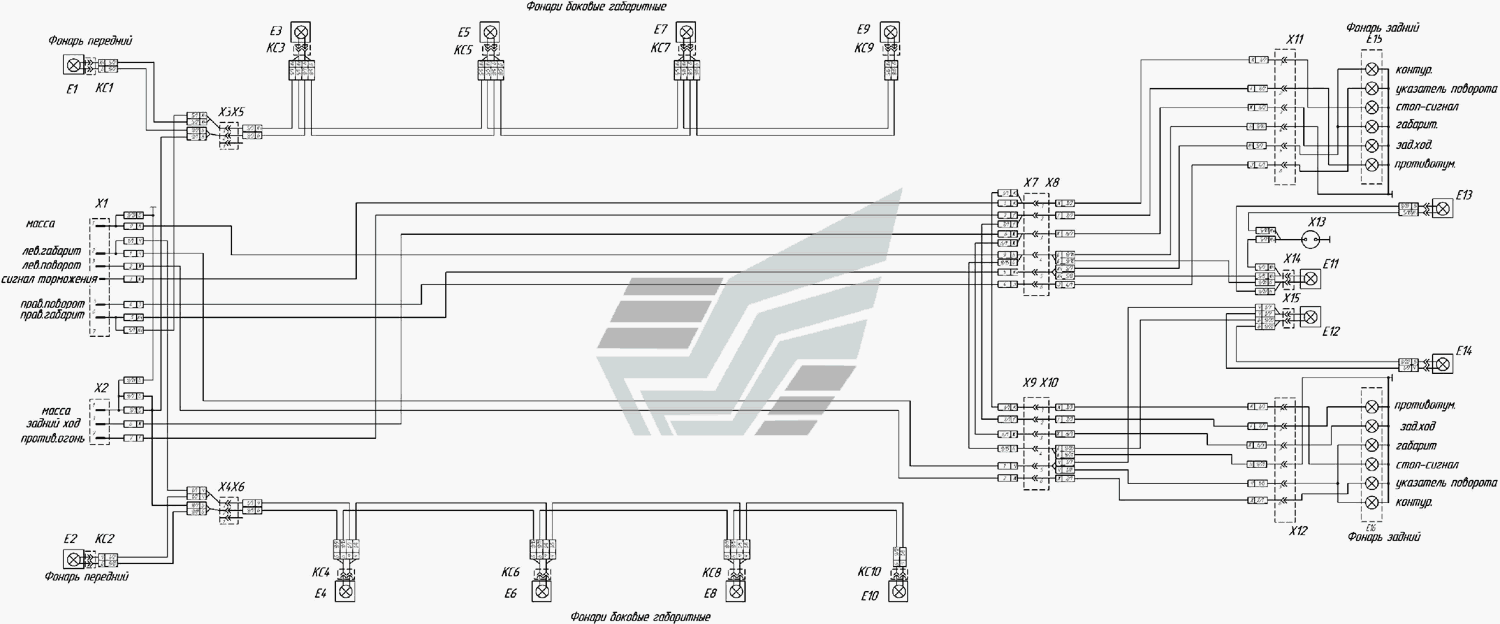

9334-01- 3700010-4 Електрична схема з'єднань
100%
Назва деталі
Вилка ПС325
Заводський номер
Х1
Кількість на модель
1
№
Назва деталі
Контурний передній ліхтар
Заводський номер
Е16
Кількість на модель
1
№
Назва деталі
Контурний передній ліхтар
Заводський номер
Е15
Кількість на модель
2
№
Назва деталі
Задній протитуманний ліхтар 241.3716
Заводський номер
Е14
Кількість на модель
1
№
Назва деталі
Ліхтар заднього ходу
Заводський номер
Е13
Кількість на модель
1
№
Назва деталі
Ліхтар номерного знака ЄС __NT__1__12.03-24
Заводський номер
Е11,Е12
Кількість на модель
2
№
Назва деталі
Бічний габаритний ліхтар ГФ 1.25
Заводський номер
Е3-Е10
Кількість на модель
8
№
Назва деталі
Передній ліхтар 6964-72 ГОСТ16.3712
Заводський номер
Е1,Е2
Кількість на модель
2
№
Назва деталі
Розетка для переносної лампи ПС400
Заводський номер
Х13
Кількість на модель
1
№
Назва деталі
Вилка SCAZ-2-6-B-01 F50.005.035 TU
Заводський номер
Х10
Кількість на модель
1
№
Назва деталі
Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ
Заводський номер
Х9,Х11,Х12
Кількість на модель
3
№
Назва деталі
Вилка СЦ7.501607
Заводський номер
Х8
Кількість на модель
1
№
Назва деталі
Розетка СЦ7.601607
Заводський номер
Х7
Кількість на модель
1
№
Назва деталі
Вилка СЦ5.501.203
Заводський номер
Х5,Х6
Кількість на модель
2
№
Назва деталі
Розетка СЦ5.601.203
Заводський номер
X3, X4
Кількість на модель
2
№
Назва деталі
Вилка ПС326
Заводський номер
Х2
Кількість на модель
1
№
Назва деталі
Розетка СЦ5.601.202
Заводський номер
Х14,Х15
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка ПС325 | Х1 | 1 | 1 | |||||
| Контурний передній ліхтар | Е16 | 1 | 1 | |||||
| Контурний передній ліхтар | Е15 | 2 | 2 | |||||
| Задній протитуманний ліхтар 241.3716 | Е14 | 1 | 1 | |||||
| Ліхтар заднього ходу | Е13 | 1 | 1 | |||||
| Ліхтар номерного знака ЄС __NT__1__12.03-24 | Е11,Е12 | 2 | 2 | |||||
| Бічний габаритний ліхтар ГФ 1.25 | Е3-Е10 | 8 | 8 | |||||
| Передній ліхтар 6964-72 ГОСТ16.3712 | Е1,Е2 | 2 | 2 | |||||
| Розетка для переносної лампи ПС400 | Х13 | 1 | 1 | |||||
| Вилка SCAZ-2-6-B-01 F50.005.035 TU | Х10 | 1 | 1 | |||||
| Розетка СЦАЗ-2-6-Р Ф53.64.7.055ТУ | Х9,Х11,Х12 | 3 | 3 | |||||
| Вилка СЦ7.501607 | Х8 | 1 | 1 | |||||
| Розетка СЦ7.601607 | Х7 | 1 | 1 | |||||
| Вилка СЦ5.501.203 | Х5,Х6 | 2 | 2 | |||||
| Розетка СЦ5.601.203 | X3, X4 | 2 | 2 | |||||
| Вилка ПС326 | Х2 | 1 | 1 | |||||
| Розетка СЦ5.601.202 | Х14,Х15 | 2 | 2 |
