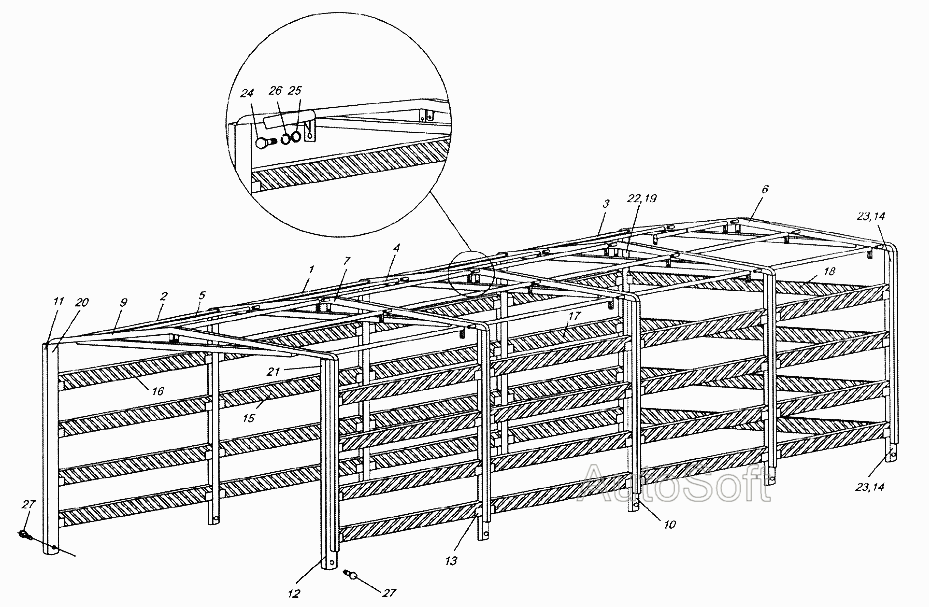

Каркас тенту на 9334-0000010-02
100%
Назва деталі
Розтяжка
Заводський номер
9334-02-5701165
Кількість на модель
6
№
1
Назва деталі
Розтяжка
Заводський номер
9334-02-5701165-01
Кількість на модель
3
№
2
Назва деталі
Розтяжка
Заводський номер
9334-02-5701165-02
Кількість на модель
3
№
3
Назва деталі
Розтяжка
Заводський номер
9334-02-5701170
Кількість на модель
4
№
4
Назва деталі
Розтяжка
Заводський номер
9334-02-5701170-01
Кількість на модель
2
№
5
Назва деталі
Розтяжка
Заводський номер
9334-02-5701170-02
Кількість на модель
2
№
6
Назва деталі
Дуга даху
Заводський номер
9334-04-5701175
Кількість на модель
3
№
7
Назва деталі
Дуга даху
Заводський номер
9334-04-5701175-01
Кількість на модель
1
№
8
Назва деталі
Дуга даху
Заводський номер
9334-04-5701175-02
Кількість на модель
1
№
9
Назва деталі
Стійка каркаса тенту
Заводський номер
9334-04-5701185
Кількість на модель
6
№
10
Назва деталі
Задня права стійка
Заводський номер
9334-04-5701190
Кількість на модель
1
№
11
Назва деталі
Задня ліва стійка
Заводський номер
9334-04-5701191
Кількість на модель
1
№
12
Назва деталі
Кронштейн
Заводський номер
9334-04-5701205
Кількість на модель
64
№
13
Назва деталі
Швелер у зборі
Заводський номер
9334-04-5701210
Кількість на модель
2
№
14
Назва деталі
Дошка каркаса тенту
Заводський номер
9334-02-5701232
Кількість на модель
16
№
15
Назва деталі
Дошка каркаса тенту
Заводський номер
9334-02-5701232-01
Кількість на модель
8
№
16
Назва деталі
Дошка каркаса тенту
Заводський номер
9334-02-5701232-02
Кількість на модель
8
№
17
Назва деталі
Дошка каркаса тенту
Заводський номер
9334-02-5701232-03
Кількість на модель
4
№
18
Назва деталі
Фіксатор
Заводський номер
9334-04-5701234
Кількість на модель
8
№
19
Назва деталі
Скоба
Заводський номер
9334-04-5701235
Кількість на модель
90
№
20
Назва деталі
Фіксатор
Заводський номер
9334-04-5701236
Кількість на модель
2
№
21
Назва деталі
Права стійка каркаса тенту
Заводський номер
9334-04-5701237
Кількість на модель
1
№
22
Назва деталі
Ліва стійка каркаса тенту
Заводський номер
9334-04-5701238
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
9334-02-5701236
Кількість на модель
10
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Розтяжка | 9334-02-5701165 | 6 | 6 | 1 | |||
| 2 | Розтяжка | 9334-02-5701165-01 | 3 | 3 | 2 | |||
| 3 | Розтяжка | 9334-02-5701165-02 | 3 | 3 | 3 | |||
| 4 | Розтяжка | 9334-02-5701170 | 4 | 4 | 4 | |||
| 5 | Розтяжка | 9334-02-5701170-01 | 2 | 2 | 5 | |||
| 6 | Розтяжка | 9334-02-5701170-02 | 2 | 2 | 6 | |||
| 7 | Дуга даху | 9334-04-5701175 | 3 | 3 | 7 | |||
| 8 | Дуга даху | 9334-04-5701175-01 | 1 | 1 | 8 | |||
| 9 | Дуга даху | 9334-04-5701175-02 | 1 | 1 | 9 | |||
| 10 | Стійка каркаса тенту | 9334-04-5701185 | 6 | 6 | 10 | |||
| 11 | Задня права стійка | 9334-04-5701190 | 1 | 1 | 11 | |||
| 12 | Задня ліва стійка | 9334-04-5701191 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 9334-04-5701205 | 64 | 64 | 13 | |||
| 14 | Швелер у зборі | 9334-04-5701210 | 2 | 2 | 14 | |||
| 15 | Дошка каркаса тенту | 9334-02-5701232 | 16 | 16 | 15 | |||
| 16 | Дошка каркаса тенту | 9334-02-5701232-01 | 8 | 8 | 16 | |||
| 17 | Дошка каркаса тенту | 9334-02-5701232-02 | 8 | 8 | 17 | |||
| 18 | Дошка каркаса тенту | 9334-02-5701232-03 | 4 | 4 | 18 | |||
| 19 | Фіксатор | 9334-04-5701234 | 8 | 8 | 19 | |||
| 20 | Скоба | 9334-04-5701235 | 90 | 90 | 20 | |||
| 21 | Фіксатор | 9334-04-5701236 | 2 | 2 | 21 | |||
| 22 | Права стійка каркаса тенту | 9334-04-5701237 | 1 | 1 | 22 | |||
| 23 | Ліва стійка каркаса тенту | 9334-04-5701238 | 1 | 1 | 23 | |||
| 27 | гвинт | 9334-02-5701236 | 10 | 10 | 27 |
