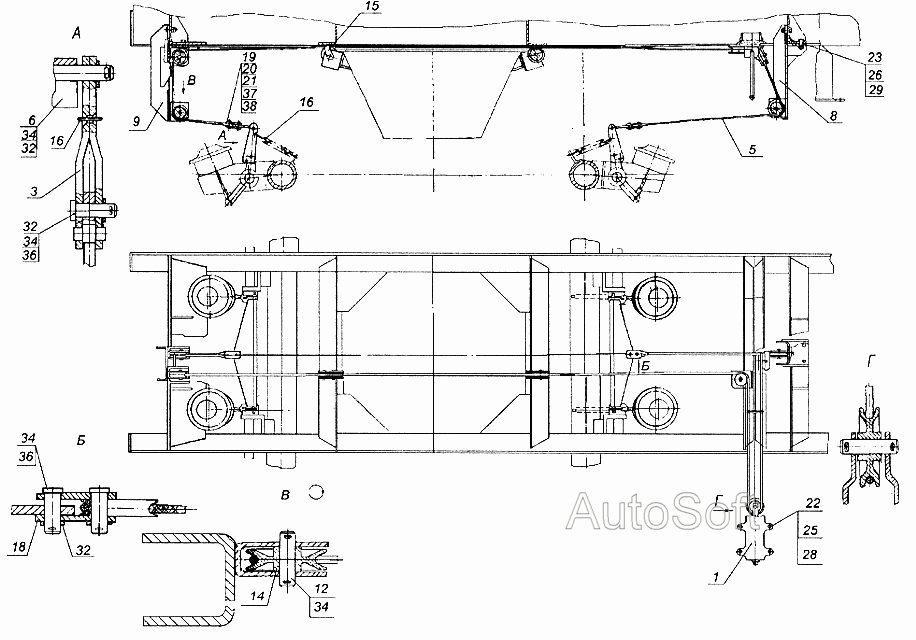

Встановлення приводу стоянкового гальма
100%
Назва деталі
Передній привід
Заводський номер
9674-3508110-01
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
96742-3508150
Кількість на модель
4
№
3
Назва деталі
Трос у комплекті
Заводський номер
9638-3508380
Кількість на модель
1
№
5
Назва деталі
Вирівнювач
Заводський номер
96742-3508220
Кількість на модель
2
№
6
Назва деталі
__NT__0__ Передня опора
Заводський номер
96742-3508310
Кількість на модель
1
№
8
Назва деталі
Задня опора
Заводський номер
96742-3508330
Кількість на модель
1
№
9
Назва деталі
Ось
Заводський номер
5511-3105063
Кількість на модель
8
№
12
Назва деталі
Блок
Заводський номер
5511-3105235-20
Кількість на модель
8
№
14
Назва деталі
Обмежувач
Заводський номер
96742-3508085
Кількість на модель
2
№
15
Назва деталі
Пружина
Заводський номер
9674-3508161
Кількість на модель
4
№
16
Назва деталі
Планка
Заводський номер
96741-3508315-031
Кількість на модель
4
№
18
Назва деталі
Колодка
Заводський номер
9674-3508179
Кількість на модель
8
№
19
Назва деталі
Скоба
Заводський номер
9674-3508180
Кількість на модель
8
№
20
Назва деталі
Лопата
Заводський номер
9674-3508183
Кількість на модель
4
№
21
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
4
№
22
Назва деталі
Болт M16x1,5-6gx35
Заводський номер
1/13762/21
Кількість на модель
6
№
23
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
4
№
25
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
6
№
26
Назва деталі
Пружинна шайба
Заводський номер
1/05172/70
Кількість на модель
6
№
29
Назва деталі
Плоска шайба 14,8х26х3
Заводський номер
1/05201/01
Кількість на модель
12
№
32
Назва деталі
Шплінт 3х25
Заводський номер
1/07336/01
Кількість на модель
28
№
34
Назва деталі
Палець 40.016х37.001.163-75 ОСТ __NT__3__14
Заводський номер
260110-01
Кількість на модель
8
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передній привід | 9674-3508110-01 | 1 | 1 | 1 | |||
| 3 | Важіль | 96742-3508150 | 4 | 4 | 3 | |||
| 5 | Трос у комплекті | 9638-3508380 | 1 | 1 | 5 | |||
| 6 | Вирівнювач | 96742-3508220 | 2 | 2 | 6 | |||
| 8 | __NT__0__ Передня опора | 96742-3508310 | 1 | 1 | 8 | |||
| 9 | Задня опора | 96742-3508330 | 1 | 1 | 9 | |||
| 12 | Ось | 5511-3105063 | 8 | 8 | 12 | |||
| 14 | Блок | 5511-3105235-20 | 8 | 8 | 14 | |||
| 15 | Обмежувач | 96742-3508085 | 2 | 2 | 15 | |||
| 16 | Пружина | 9674-3508161 | 4 | 4 | 16 | |||
| 18 | Планка | 96741-3508315-031 | 4 | 4 | 18 | |||
| 19 | Колодка | 9674-3508179 | 8 | 8 | 19 | |||
| 20 | Скоба | 9674-3508180 | 8 | 8 | 20 | |||
| 21 | Лопата | 9674-3508183 | 4 | 4 | 21 | |||
| 22 | Болт M10x1,25-6gx30 | 1/13069/21 | 4 | 4 | 22 | |||
| 23 | Болт M16x1,5-6gx35 | 1/13762/21 | 6 | 6 | 23 | |||
| 25 | Гайка | 1/21647/11 | 4 | 4 | 25 | |||
| 26 | Гайка М16х1,5-6Н | 1/21641/11 | 6 | 6 | 26 | |||
| 29 | Пружинна шайба | 1/05172/70 | 6 | 6 | 29 | |||
| 32 | Плоска шайба 14,8х26х3 | 1/05201/01 | 12 | 12 | 32 | |||
| 34 | Шплінт 3х25 | 1/07336/01 | 28 | 28 | 34 | |||
| 36 | Палець 40.016х37.001.163-75 ОСТ __NT__3__14 | 260110-01 | 8 | 8 | 36 |
