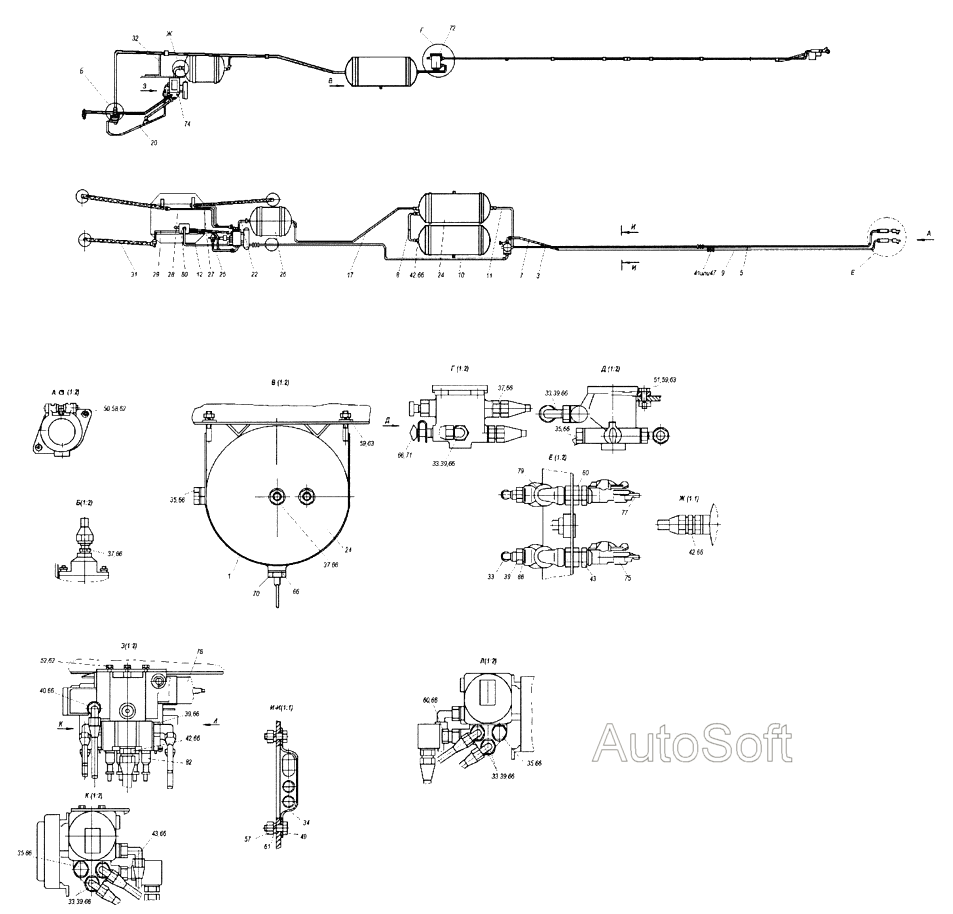

Пневматичний привід гальм з АБС 9334-3500001-01
100%
Назва деталі
Хомут
Заводський номер
9334-3500042
Кількість на модель
4
№
1
Назва деталі
Трубка керуючої магістралі
Заводський номер
9334-3506186А
Кількість на модель
1
№
3
Назва деталі
Трубка керуючої магістралі
Заводський номер
9334-04-3506186
Кількість на модель
1
№
3
Назва деталі
Трубка керуючої магістралі
Заводський номер
9334-3506200
Кількість на модель
1
№
5
Назва деталі
Трубка живильної магістралі
Заводський номер
9334-3506186-01А
Кількість на модель
1
№
7
Назва деталі
Трубка живильної магістралі
Заводський номер
9334-04-3506186-01
Кількість на модель
1
№
7
Назва деталі
Трубка між основними ресиверами
Заводський номер
93341-3506278
Кількість на модель
1
№
8
Назва деталі
Трубка живильної магістралі
Заводський номер
9334-3502234
Кількість на модель
1
№
9
Назва деталі
Трубка до регулятора гальмівної сили
Заводський номер
9334-3506218
Кількість на модель
1
№
10
Назва деталі
Шланг від повітророзподільника до ресивера
Заводський номер
9334-3506242
Кількість на модель
1
№
11
Назва деталі
Трубка регулятора гальмівної сили
Заводський номер
9334-3506279
Кількість на модель
1
№
12
Назва деталі
Кабель від ресивера до додаткового ресивера
Заводський номер
9334-3506260
Кількість на модель
1
№
17
Назва деталі
Трубка від регулятора гальмівної сили до клапана АБС
Заводський номер
96741-3506268-01
Кількість на модель
1
№
20
Назва деталі
Трубка від ресивера допоміжного до клапана АБС
Заводський номер
9334-3506267
Кількість на модель
1
№
22
Назва деталі
Повітряний балон
Заводський номер
96742-3513015
Кількість на модель
1
№
24
Назва деталі
Трубка від клапана АБС до правого переднього гальма
Заводський номер
96741-3506274-01
Кількість на модель
1
№
25
Назва деталі
Повітряний балон місткістю 20 л
Заводський номер
96742-3513025
Кількість на модель
1
№
26
Назва деталі
Трубка від клапана АБС до лівого переднього гальма
Заводський номер
96741-3506270-01
Кількість на модель
1
№
27
Назва деталі
Трубка від клапана АБС до лівого заднього гальма
Заводський номер
96741-3506272-01
Кількість на модель
1
№
28
Назва деталі
Трубка від клапана АБС до правого заднього гальма
Заводський номер
96741-3506276-01
Кількість на модель
1
№
29
Назва деталі
Шланг
Заводський номер
96741-3506060
Кількість на модель
4
№
31
Назва деталі
Кронштейн
Заводський номер
9334-8517435-01
Кількість на модель
1
№
32
Назва деталі
Вкручуваний кутник
Заводський номер
9674-3500034
Кількість на модель
6
№
33
Назва деталі
Скоба
Заводський номер
9334-3500029
Кількість на модель
11
№
34
Назва деталі
гвинт
Заводський номер
96741-3522228
Кількість на модель
1
№
35
Назва деталі
Штуцер
Заводський номер
9674-3522169
Кількість на модель
8
№
37
Назва деталі
Штанга
Заводський номер
96741-3533033
Кількість на модель
1
№
38
Назва деталі
Перехідник
Заводський номер
9674-3522171
Кількість на модель
6
№
39
Назва деталі
Перехідник
Заводський номер
96741-3522172-01
Кількість на модель
1
№
40
Назва деталі
Прохідний штуцер
Заводський номер
9674-3522165
Кількість на модель
3
№
41
Назва деталі
Прохідний штуцер
Заводський номер
96742-3506175
Кількість на модель
4
№
42
Назва деталі
Перехідник
Заводський номер
9674-3506231
Кількість на модель
2
№
43
Назва деталі
Прохідний штуцер
Заводський номер
864814-П29
Кількість на модель
3
№
47
Назва деталі
Болт TEM37.001.123-7512-6gx__NT__3__ OST__NT__4__25
Заводський номер
356-70570
Кількість на модель
6
№
48
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
4
№
51
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
3
№
52
Назва деталі
Болт M12x1,25-6gx25
Заводський номер
1/55403/21
Кількість на модель
1
№
53
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
4
№
59
Назва деталі
Низька гайка М22х1,5-6Н
Заводський номер
1/07268/21
Кількість на модель
5
№
60
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
1
№
64
Назва деталі
Прокладка 22х28х1, 5
Заводський номер
1/02634/60
Кількість на модель
27
№
66
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
1
№
70
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
1
№
71
Назва деталі
Повітророзподільник
Заводський номер
11.3531010-70
Кількість на модель
1
№
72
Назва деталі
Клапан АБС із блоком керування «Vario Compast»
Заводський номер
400 500 0400
Кількість на модель
1
№
74
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
1
№
75
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
1
№
77
Назва деталі
Кабель живлення з розеткою ISО 7638
Заводський номер
449 112 0800
Кількість на модель
1
№
78
Назва деталі
Магістральний фільтр
Заводський номер
12.3511310
Кількість на модель
2
№
79
Назва деталі
Регулятор гальмівної сили в зборі
Заводський номер
100-3533010-10
Кількість на модель
1
№
80
Назва деталі
Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__
Заводський номер
Н28-104
Кількість на модель
1
№
81
Назва деталі
Подовжувач кабелю датчика
Заводський номер
449 712 0230
Кількість на модель
2
№
82
Назва деталі
Пружний елемент
Заводський номер
Г-100-3533110
Кількість на модель
1
№
83
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 9334-3500042 | 4 | 4 | 1 | |||
| 3 | Трубка керуючої магістралі | 9334-3506186А | 1 | 1 | 3 | |||
| 3 | Трубка керуючої магістралі | 9334-04-3506186 | 1 | 1 | 3 | |||
| 5 | Трубка керуючої магістралі | 9334-3506200 | 1 | 1 | 5 | |||
| 7 | Трубка живильної магістралі | 9334-3506186-01А | 1 | 1 | 7 | |||
| 7 | Трубка живильної магістралі | 9334-04-3506186-01 | 1 | 1 | 7 | |||
| 8 | Трубка між основними ресиверами | 93341-3506278 | 1 | 1 | 8 | |||
| 9 | Трубка живильної магістралі | 9334-3502234 | 1 | 1 | 9 | |||
| 10 | Трубка до регулятора гальмівної сили | 9334-3506218 | 1 | 1 | 10 | |||
| 11 | Шланг від повітророзподільника до ресивера | 9334-3506242 | 1 | 1 | 11 | |||
| 12 | Трубка регулятора гальмівної сили | 9334-3506279 | 1 | 1 | 12 | |||
| 17 | Кабель від ресивера до додаткового ресивера | 9334-3506260 | 1 | 1 | 17 | |||
| 20 | Трубка від регулятора гальмівної сили до клапана АБС | 96741-3506268-01 | 1 | 1 | 20 | |||
| 22 | Трубка від ресивера допоміжного до клапана АБС | 9334-3506267 | 1 | 1 | 22 | |||
| 24 | Повітряний балон | 96742-3513015 | 1 | 1 | 24 | |||
| 25 | Трубка від клапана АБС до правого переднього гальма | 96741-3506274-01 | 1 | 1 | 25 | |||
| 26 | Повітряний балон місткістю 20 л | 96742-3513025 | 1 | 1 | 26 | |||
| 27 | Трубка від клапана АБС до лівого переднього гальма | 96741-3506270-01 | 1 | 1 | 27 | |||
| 28 | Трубка від клапана АБС до лівого заднього гальма | 96741-3506272-01 | 1 | 1 | 28 | |||
| 29 | Трубка від клапана АБС до правого заднього гальма | 96741-3506276-01 | 1 | 1 | 29 | |||
| 31 | Шланг | 96741-3506060 | 4 | 4 | 31 | |||
| 32 | Кронштейн | 9334-8517435-01 | 1 | 1 | 32 | |||
| 33 | Вкручуваний кутник | 9674-3500034 | 6 | 6 | 33 | |||
| 34 | Скоба | 9334-3500029 | 11 | 11 | 34 | |||
| 35 | гвинт | 96741-3522228 | 1 | 1 | 35 | |||
| 37 | Штуцер | 9674-3522169 | 8 | 8 | 37 | |||
| 38 | Штанга | 96741-3533033 | 1 | 1 | 38 | |||
| 39 | Перехідник | 9674-3522171 | 6 | 6 | 39 | |||
| 40 | Перехідник | 96741-3522172-01 | 1 | 1 | 40 | |||
| 41 | Прохідний штуцер | 9674-3522165 | 3 | 3 | 41 | |||
| 42 | Прохідний штуцер | 96742-3506175 | 4 | 4 | 42 | |||
| 43 | Перехідник | 9674-3506231 | 2 | 2 | 43 | |||
| 47 | Прохідний штуцер | 864814-П29 | 3 | 3 | 47 | |||
| 48 | Болт TEM37.001.123-7512-6gx__NT__3__ OST__NT__4__25 | 356-70570 | 6 | 6 | 48 | |||
| 51 | Болт M10x1,25-6gx30 | 1/13069/21 | 4 | 4 | 51 | |||
| 52 | Болт M8-6gх20 | 1/60434/21 | 3 | 3 | 52 | |||
| 53 | Болт M12x1,25-6gx25 | 1/55403/21 | 1 | 1 | 53 | |||
| 59 | Гайка | 1/21647/11 | 4 | 4 | 59 | |||
| 60 | Низька гайка М22х1,5-6Н | 1/07268/21 | 5 | 5 | 60 | |||
| 64 | Пружинна шайба | 1/05170/70 | 1 | 1 | 64 | |||
| 66 | Прокладка 22х28х1, 5 | 1/02634/60 | 27 | 27 | 66 | |||
| 70 | Клапан зливу конденсату | 100-3513110 | 1 | 1 | 70 | |||
| 71 | Клапан контрольного виходу в зборі | 100-3515310 | 1 | 1 | 71 | |||
| 72 | Повітророзподільник | 11.3531010-70 | 1 | 1 | 72 | |||
| 74 | Клапан АБС із блоком керування «Vario Compast» | 400 500 0400 | 1 | 1 | 74 | |||
| 75 | З'єднувальна головка | 100-3521110 | 1 | 1 | 75 | |||
| 77 | З'єднувальна головка | 100-3521111 | 1 | 1 | 77 | |||
| 78 | Кабель живлення з розеткою ISО 7638 | 449 112 0800 | 1 | 1 | 78 | |||
| 79 | Магістральний фільтр | 12.3511310 | 2 | 2 | 79 | |||
| 80 | Регулятор гальмівної сили в зборі | 100-3533010-10 | 1 | 1 | 80 | |||
| 81 | Повітрярозподільний клапан __NT__0__ __NT__1__ __NT__2__ __NT__3__ | Н28-104 | 1 | 1 | 81 | |||
| 82 | Подовжувач кабелю датчика | 449 712 0230 | 2 | 2 | 82 | |||
| 83 | Пружний елемент | Г-100-3533110 | 1 | 1 | 83 |
