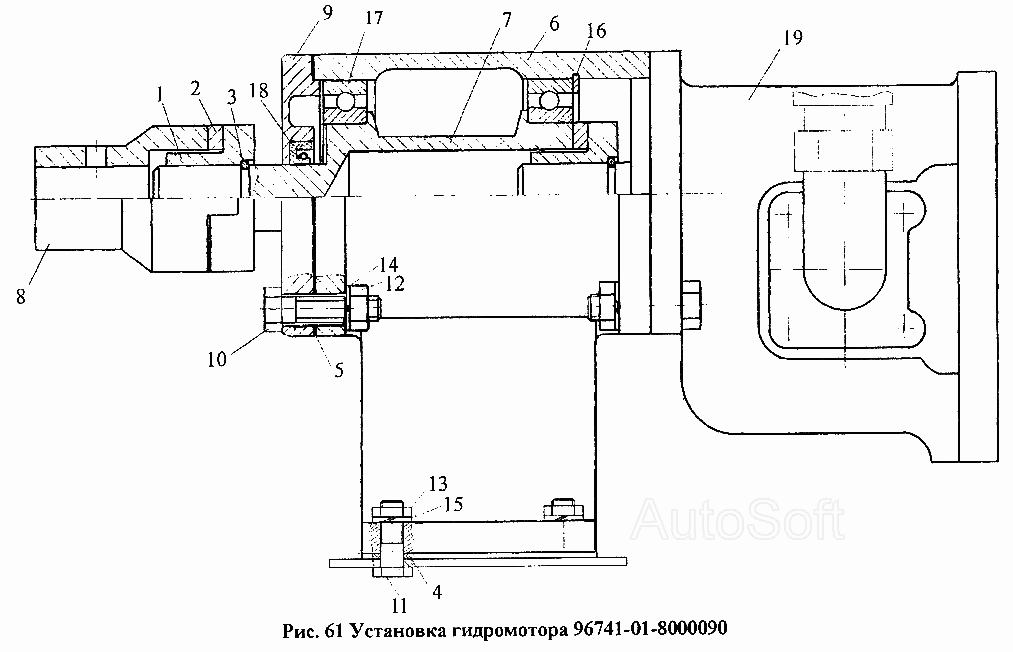

Встановлення гідромотора
100%
Назва деталі
Напівмуфта
Заводський номер
5511-4202062-20
Кількість на модель
2
№
1
Назва деталі
Компенсатор
Заводський номер
5511-4202064
Кількість на модель
2
№
2
Назва деталі
Стопорне кільце
Заводський номер
5511-4202081
Кількість на модель
2
№
3
Назва деталі
Прокладка
Заводський номер
96741-8000055
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
96741-01-8000091
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
9676-8000408
Кількість на модель
1
№
6
Назва деталі
Вал
Заводський номер
9676-8000409
Кількість на модель
1
№
7
Назва деталі
Напівмуфта
Заводський номер
9676-8000413
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
9676-8000414
Кількість на модель
1
№
9
Назва деталі
Болт M8x1,25-6gx60
Заводський номер
1/12880/21
Кількість на модель
8
№
10
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
4
№
11
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
8
№
12
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
4
№
13
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
8
№
14
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
4
№
15
Назва деталі
Кільце Б90 ГОСТ 2
Заводський номер
[Кольцо 2Б90 ГОСТ 13941-86]
Кількість на модель
1
№
16
Назва деталі
Підшипник ГОСТ
Заводський номер
[Подшипник 111 ГОСТ8338-75]
Кількість на модель
2
№
17
Назва деталі
Манжета 1,2-25х42-1 ГОСТ8752-79
Заводський номер
[Манжета 1,2-25х42-1 ГОСТ8752-79]
Кількість на модель
1
№
18
Назва деталі
Гідромотор ГМШ 32-3-Л-00-ОСТ23.1.172-86
Заводський номер
[ГМШ 32-3-Л-00-ОСТ23.1.172-86]
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Напівмуфта | 5511-4202062-20 | 2 | 2 | 1 | |||
| 2 | Компенсатор | 5511-4202064 | 2 | 2 | 2 | |||
| 3 | Стопорне кільце | 5511-4202081 | 2 | 2 | 3 | |||
| 4 | Прокладка | 96741-8000055 | 1 | 1 | 4 | |||
| 5 | Прокладка | 96741-01-8000091 | 1 | 1 | 5 | |||
| 6 | Корпус | 9676-8000408 | 1 | 1 | 6 | |||
| 7 | Вал | 9676-8000409 | 1 | 1 | 7 | |||
| 8 | Напівмуфта | 9676-8000413 | 1 | 1 | 8 | |||
| 9 | Кришка | 9676-8000414 | 1 | 1 | 9 | |||
| 10 | Болт M8x1,25-6gx60 | 1/12880/21 | 8 | 8 | 10 | |||
| 11 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 4 | 4 | 11 | |||
| 12 | Гайка | 1/21647/11 | 8 | 8 | 12 | |||
| 13 | Гайка М12х1,25-6Н | 1/61015/11 | 4 | 4 | 13 | |||
| 14 | Пружинна шайба | 1/05168/70 | 8 | 8 | 14 | |||
| 15 | Пружинна шайба | 1/05170/70 | 4 | 4 | 15 | |||
| 16 | Кільце Б90 ГОСТ 2 | [Кольцо 2Б90 ГОСТ 13941-86] | 1 | 1 | 16 | |||
| 17 | Підшипник ГОСТ | [Подшипник 111 ГОСТ8338-75] | 2 | 2 | 17 | |||
| 18 | Манжета 1,2-25х42-1 ГОСТ8752-79 | [Манжета 1,2-25х42-1 ГОСТ8752-79] | 1 | 1 | 18 | |||
| 19 | Гідромотор ГМШ 32-3-Л-00-ОСТ23.1.172-86 | [ГМШ 32-3-Л-00-ОСТ23.1.172-86] | 1 | 1 | 19 |
