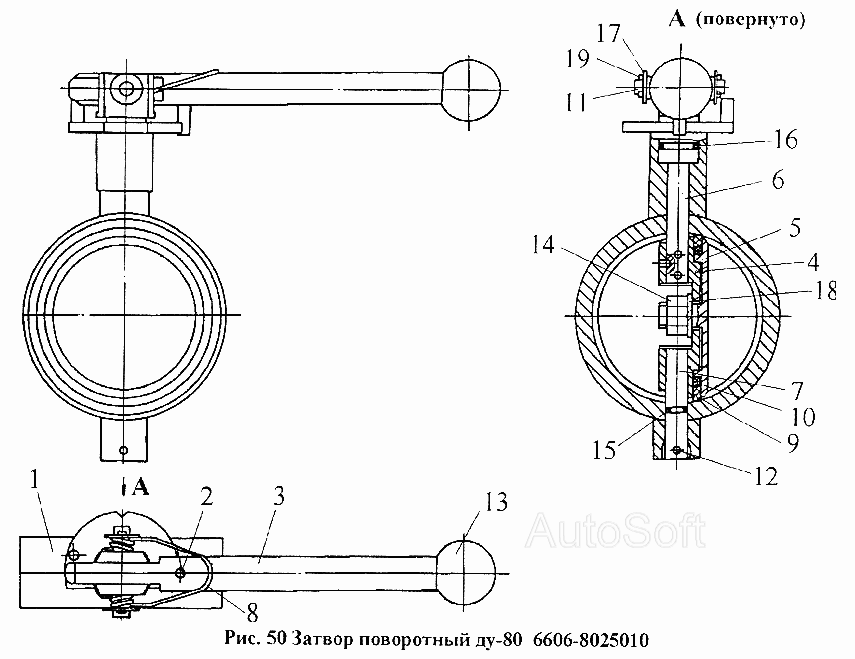

Поворотний запірний клапан ду- 6606-8025010 80
100%
Назва деталі
Корпус у зборі
Заводський номер
6606-8025020
Кількість на модель
1
№
1
Назва деталі
Штифт
Заводський номер
6606-8025036
Кількість на модель
1
№
2
Назва деталі
Рукоятка
Заводський номер
6606-8025037
Кількість на модель
1
№
3
Назва деталі
Заслінка
Заводський номер
6606-8025041
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
6606-8025042
Кількість на модель
1
№
5
Назва деталі
Верхня піввісь
Заводський номер
6606-8025043
Кількість на модель
1
№
6
Назва деталі
Нижня піввісь
Заводський номер
6606-8025044
Кількість на модель
1
№
7
Назва деталі
Пружина
Заводський номер
6606-8025045
Кількість на модель
1
№
8
Назва деталі
Ущільнювальне кільце
Заводський номер
6606-8025046
Кількість на модель
1
№
9
Назва деталі
Ущільнювальне кільце
Заводський номер
6606-8025047
Кількість на модель
1
№
10
Назва деталі
Ось рукоятки
Заводський номер
6606-8025048
Кількість на модель
1
№
11
Назва деталі
Штифт
Заводський номер
6606-8025049
Кількість на модель
4
№
12
Назва деталі
Кульова ручка
Заводський номер
9674-8026083
Кількість на модель
1
№
13
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
1
№
14
Назва деталі
Кільце ГОСТ
Заводський номер
[Кольцо 008-12-25 ГОСТ9833-73]
Кількість на модель
1
№
15
Назва деталі
Кільце ГОСТ
Заводський номер
[Кольцо 015-020-30 ГОСТ9833-73]
Кількість на модель
1
№
16
Назва деталі
Диск 8x12x1
Заводський номер
1/26427/01
Кількість на модель
2
№
17
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
1
№
18
Назва деталі
Роз'ємний шплінт 2х15
Заводський номер
1/07342/01
Кількість на модель
2
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус у зборі | 6606-8025020 | 1 | 1 | 1 | |||
| 2 | Штифт | 6606-8025036 | 1 | 1 | 2 | |||
| 3 | Рукоятка | 6606-8025037 | 1 | 1 | 3 | |||
| 4 | Заслінка | 6606-8025041 | 1 | 1 | 4 | |||
| 5 | Диск | 6606-8025042 | 1 | 1 | 5 | |||
| 6 | Верхня піввісь | 6606-8025043 | 1 | 1 | 6 | |||
| 7 | Нижня піввісь | 6606-8025044 | 1 | 1 | 7 | |||
| 8 | Пружина | 6606-8025045 | 1 | 1 | 8 | |||
| 9 | Ущільнювальне кільце | 6606-8025046 | 1 | 1 | 9 | |||
| 10 | Ущільнювальне кільце | 6606-8025047 | 1 | 1 | 10 | |||
| 11 | Ось рукоятки | 6606-8025048 | 1 | 1 | 11 | |||
| 12 | Штифт | 6606-8025049 | 4 | 4 | 12 | |||
| 13 | Кульова ручка | 9674-8026083 | 1 | 1 | 13 | |||
| 14 | Гайка М12х1,25-6Н | 1/61015/11 | 1 | 1 | 14 | |||
| 15 | Кільце ГОСТ | [Кольцо 008-12-25 ГОСТ9833-73] | 1 | 1 | 15 | |||
| 16 | Кільце ГОСТ | [Кольцо 015-020-30 ГОСТ9833-73] | 1 | 1 | 16 | |||
| 17 | Диск 8x12x1 | 1/26427/01 | 2 | 2 | 17 | |||
| 18 | Пружинна шайба | 1/05170/70 | 1 | 1 | 18 | |||
| 19 | Роз'ємний шплінт 2х15 | 1/07342/01 | 2 | 2 | 19 |
