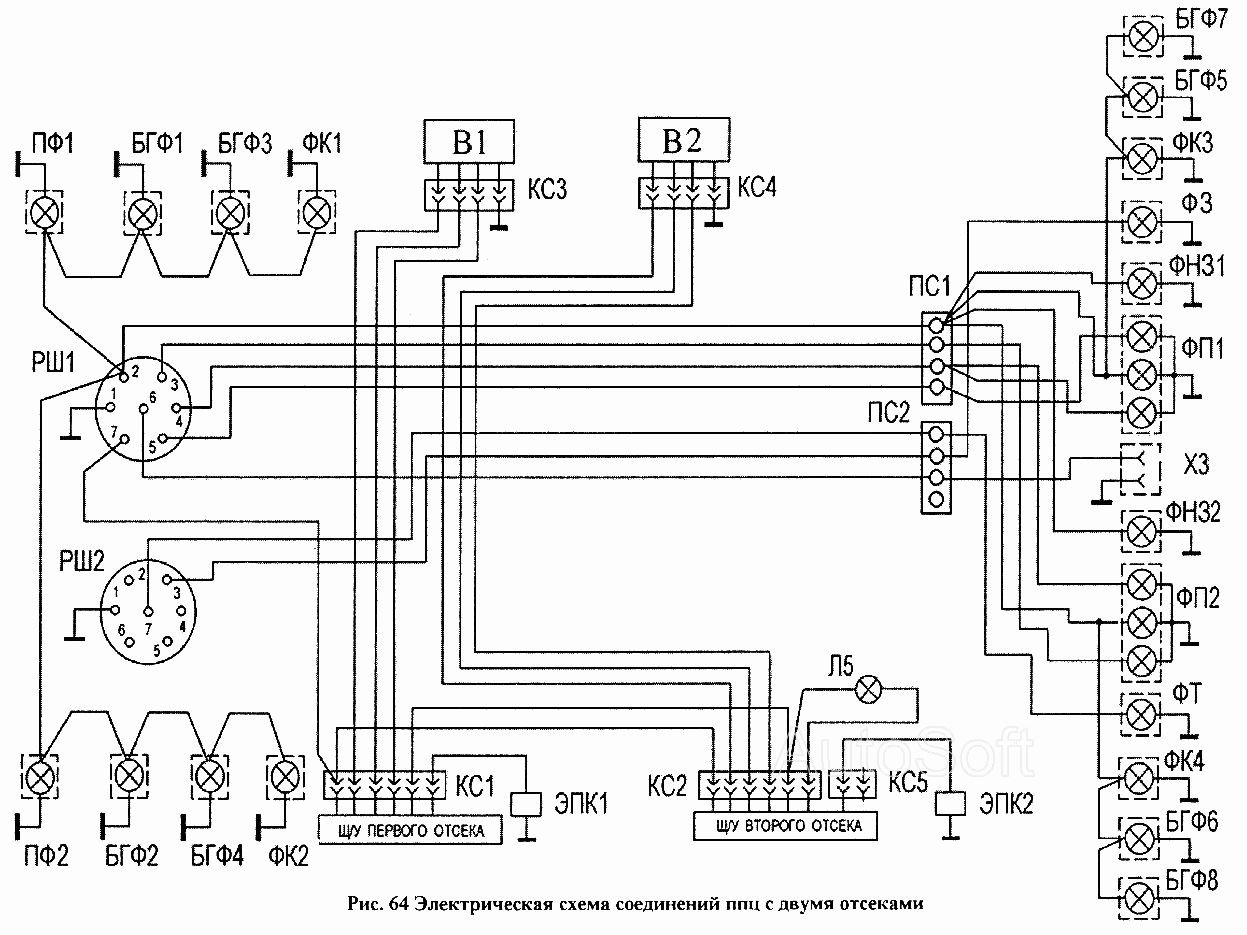

Електрична схема з'єднань ППЦ з двома відсіками
100%
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ1
Кількість на модель
8
№
Назва деталі
Контурний ліхтар 361.3731
Заводський номер
ФК3
Кількість на модель
4
№
Назва деталі
Контурний ліхтар 361.3731
Заводський номер
ФК4
Кількість на модель
4
№
Назва деталі
Контурний ліхтар 361.3731
Заводський номер
ФК1
Кількість на модель
4
№
Назва деталі
Контурний ліхтар 361.3731
Заводський номер
ФК2
Кількість на модель
4
№
Назва деталі
Лампа для освітлення арматурної шафи
Заводський номер
Л5
Кількість на модель
1
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС1
Кількість на модель
2
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС2
Кількість на модель
2
№
Назва деталі
Передній ліхтар 16.3712
Заводський номер
ПФ1
Кількість на модель
2
№
Назва деталі
Передній ліхтар 16.3712
Заводський номер
ПФ2
Кількість на модель
2
№
Назва деталі
Протитуманний ліхтар 241.3716
Заводський номер
ФТ
Кількість на модель
1
№
Назва деталі
Розетка ПС325-100, ПС326-100
Заводський номер
РШ1
Кількість на модель
2
№
Назва деталі
Розетка для переносної лампи ПС400
Заводський номер
Х3
Кількість на модель
1
№
Назва деталі
Розетки штепсельні ПС325-100, ПС326-100
Заводський номер
РШ2
Кількість на модель
2
№
Назва деталі
Ліхтар заднього ходу
Заводський номер
Ф3
Кількість на модель
1
№
Назва деталі
Ліхтар для освітлення номерного знака ФП134-Б
Заводський номер
ФН31
Кількість на модель
2
№
Назва деталі
Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88
Заводський номер
КС5
Кількість на модель
5
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ2
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ3
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ4
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ5
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ6
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ7
Кількість на модель
8
№
Назва деталі
Бічний габаритний ліхтар 431.3731010
Заводський номер
БГФ8
Кількість на модель
8
№
Назва деталі
Маніпулятор ДУЮ 5.082.001
Заводський номер
В1
Кількість на модель
2
№
Назва деталі
Датчик тахометра 38005215 001
Заводський номер
В2
Кількість на модель
2
№
Назва деталі
Фільтр живлення
Заводський номер
ФП1
Кількість на модель
2
№
Назва деталі
Задній ліхтар ФП133-АБ
Заводський номер
ФП2
Кількість на модель
2
№
Назва деталі
Електромагнітний клапан
Заводський номер
ЭПК1
Кількість на модель
2
№
Назва деталі
Електромагнітний клапан
Заводський номер
ЭПК2
Кількість на модель
2
№
Назва деталі
Дріт ГОСТ
Заводський номер
КС1
Кількість на модель
5
№
Назва деталі
Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88
Заводський номер
КС2
Кількість на модель
5
№
Назва деталі
Дріт
Заводський номер
КС3
Кількість на модель
5
№
Назва деталі
Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88
Заводський номер
КС4
Кількість на модель
5
№
Назва деталі
Ліхтар для освітлення номерного знака ФП134-Б
Заводський номер
ФН32
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бічний габаритний ліхтар 431.3731010 | БГФ1 | 8 | 8 | |||||
| Контурний ліхтар 361.3731 | ФК3 | 4 | 4 | |||||
| Контурний ліхтар 361.3731 | ФК4 | 4 | 4 | |||||
| Контурний ліхтар 361.3731 | ФК1 | 4 | 4 | |||||
| Контурний ліхтар 361.3731 | ФК2 | 4 | 4 | |||||
| Лампа для освітлення арматурної шафи | Л5 | 1 | 1 | |||||
| З'єднувальна панель | ПС1 | 2 | 2 | |||||
| З'єднувальна панель | ПС2 | 2 | 2 | |||||
| Передній ліхтар 16.3712 | ПФ1 | 2 | 2 | |||||
| Передній ліхтар 16.3712 | ПФ2 | 2 | 2 | |||||
| Протитуманний ліхтар 241.3716 | ФТ | 1 | 1 | |||||
| Розетка ПС325-100, ПС326-100 | РШ1 | 2 | 2 | |||||
| Розетка для переносної лампи ПС400 | Х3 | 1 | 1 | |||||
| Розетки штепсельні ПС325-100, ПС326-100 | РШ2 | 2 | 2 | |||||
| Ліхтар заднього ходу | Ф3 | 1 | 1 | |||||
| Ліхтар для освітлення номерного знака ФП134-Б | ФН31 | 2 | 2 | |||||
| Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88 | КС5 | 5 | 5 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ2 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ3 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ4 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ5 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ6 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ7 | 8 | 8 | |||||
| Бічний габаритний ліхтар 431.3731010 | БГФ8 | 8 | 8 | |||||
| Маніпулятор ДУЮ 5.082.001 | В1 | 2 | 2 | |||||
| Датчик тахометра 38005215 001 | В2 | 2 | 2 | |||||
| Фільтр живлення | ФП1 | 2 | 2 | |||||
| Задній ліхтар ФП133-АБ | ФП2 | 2 | 2 | |||||
| Електромагнітний клапан | ЭПК1 | 2 | 2 | |||||
| Електромагнітний клапан | ЭПК2 | 2 | 2 | |||||
| Дріт ГОСТ | КС1 | 5 | 5 | |||||
| Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88 | КС2 | 5 | 5 | |||||
| Дріт | КС3 | 5 | 5 | |||||
| Гніздова колодка 02-6, 3-06 ОСТ__NT__3__37.003.032-88 | КС4 | 5 | 5 | |||||
| Ліхтар для освітлення номерного знака ФП134-Б | ФН32 | 2 | 2 |
