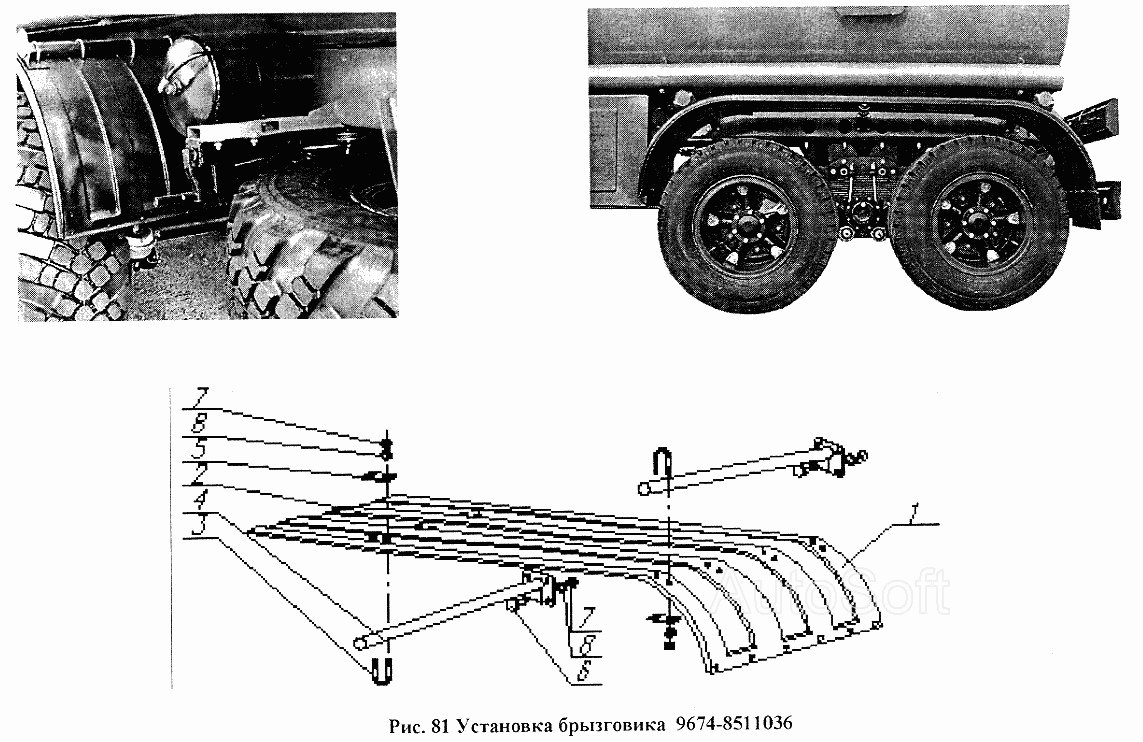

Встановлення бризговика 9674-8511036
100%
Назва деталі
Крило бризговика
Заводський номер
9674-8511038
Кількість на модель
2
№
1
Назва деталі
Площина бризговика
Заводський номер
9674-8511039
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
9674-8511098
Кількість на модель
11
№
3
Назва деталі
Кронштейн для кріплення бризговика
Заводський номер
9674-8511110
Кількість на модель
3
№
4
Назва деталі
Сережка
Заводський номер
9674-8511099
Кількість на модель
11
№
5
Назва деталі
Болт M8x1,25-6gx35
Заводський номер
1/59709/21
Кількість на модель
12
№
6
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
34
№
7
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
34
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крило бризговика | 9674-8511038 | 2 | 2 | 1 | |||
| 2 | Площина бризговика | 9674-8511039 | 1 | 1 | 2 | |||
| 3 | Хомут | 9674-8511098 | 11 | 11 | 3 | |||
| 4 | Кронштейн для кріплення бризговика | 9674-8511110 | 3 | 3 | 4 | |||
| 5 | Сережка | 9674-8511099 | 11 | 11 | 5 | |||
| 6 | Болт M8x1,25-6gx35 | 1/59709/21 | 12 | 12 | 6 | |||
| 7 | Гайка | 1/21647/11 | 34 | 34 | 7 | |||
| 8 | Пружинна шайба | 1/05168/70 | 34 | 34 | 8 |
