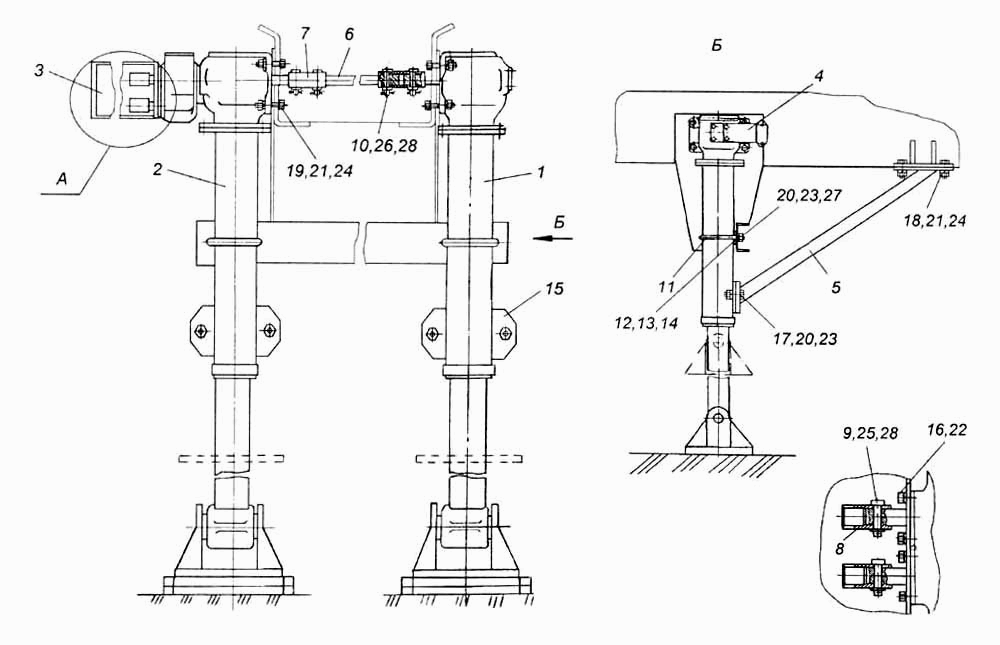

Встановлення опорних пристроїв
100%
Назва деталі
Опорний пристрій лівий
Заводський номер
96741-2720031-01
Кількість на модель
1
№
1
Назва деталі
Правий опорний пристрій
Заводський номер
96741-2720032-01
Кількість на модель
1
№
2
Назва деталі
Кронштейн у зборі
Заводський номер
96741-2720020
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
96741-2720025
Кількість на модель
1
№
4
Назва деталі
Розкіш
Заводський номер
9638-2720030
Кількість на модель
2
№
5
Назва деталі
Вал
Заводський номер
9693-2720028
Кількість на модель
1
№
6
Назва деталі
Муфта
Заводський номер
9674-2720040
Кількість на модель
2
№
7
Назва деталі
З'єднувальна муфта
Заводський номер
9674-2720044
Кількість на модель
2
№
8
Назва деталі
Палець
Заводський номер
9674-2720045
Кількість на модель
2
№
9
Назва деталі
Палець
Заводський номер
9674-2720052
Кількість на модель
4
№
10
Назва деталі
Драбина
Заводський номер
96741-2720065
Кількість на модель
2
№
11
Назва деталі
Пластина
Заводський номер
96741-2720070
Кількість на модель
№
12
Назва деталі
Пластина
Заводський номер
96741-2720071
Кількість на модель
№
13
Назва деталі
Пластина
Заводський номер
96741-2720072
Кількість на модель
№
14
Назва деталі
Пластина
Заводський номер
96741-2804043
Кількість на модель
2
№
15
Назва деталі
Болт M14x1,5x35
Заводський номер
1/14083/21
Кількість на модель
4
№
17
Назва деталі
Болт M16x1,5-6gx35
Заводський номер
1/13762/21
Кількість на модель
4
№
18
Назва деталі
Болт TEM16x1,5-6gx60
Заводський номер
1/59811/21
Кількість на модель
8
№
19
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
1/21640/11
Кількість на модель
8
№
20
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
12
№
21
Назва деталі
Пружинна шайба
Заводський номер
1/05171/71
Кількість на модель
8
№
23
Назва деталі
Пружинна шайба
Заводський номер
1/05172/71
Кількість на модель
12
№
24
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
4
№
26
Назва деталі
Плоска шайба 14,8х26х3
Заводський номер
1/05201/01
Кількість на модель
4
№
27
Назва деталі
Роз'ємний шплінт 3х20
Заводський номер
1/07964/01
Кількість на модель
6
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опорний пристрій лівий | 96741-2720031-01 | 1 | 1 | 1 | |||
| 2 | Правий опорний пристрій | 96741-2720032-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн у зборі | 96741-2720020 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 96741-2720025 | 1 | 1 | 4 | |||
| 5 | Розкіш | 9638-2720030 | 2 | 2 | 5 | |||
| 6 | Вал | 9693-2720028 | 1 | 1 | 6 | |||
| 7 | Муфта | 9674-2720040 | 2 | 2 | 7 | |||
| 8 | З'єднувальна муфта | 9674-2720044 | 2 | 2 | 8 | |||
| 9 | Палець | 9674-2720045 | 2 | 2 | 9 | |||
| 10 | Палець | 9674-2720052 | 4 | 4 | 10 | |||
| 11 | Драбина | 96741-2720065 | 2 | 2 | 11 | |||
| 12 | Пластина | 96741-2720070 | 12 | |||||
| 13 | Пластина | 96741-2720071 | 13 | |||||
| 14 | Пластина | 96741-2720072 | 14 | |||||
| 15 | Пластина | 96741-2804043 | 2 | 2 | 15 | |||
| 17 | Болт M14x1,5x35 | 1/14083/21 | 4 | 4 | 17 | |||
| 18 | Болт M16x1,5-6gx35 | 1/13762/21 | 4 | 4 | 18 | |||
| 19 | Болт TEM16x1,5-6gx60 | 1/59811/21 | 8 | 8 | 19 | |||
| 20 | Гайка М14х1,5-6Н | 1/21640/11 | 8 | 8 | 20 | |||
| 21 | Гайка М16х1,5-6Н | 1/21641/11 | 12 | 12 | 21 | |||
| 23 | Пружинна шайба | 1/05171/71 | 8 | 8 | 23 | |||
| 24 | Пружинна шайба | 1/05172/71 | 12 | 12 | 24 | |||
| 26 | Плоска шайба 10,6х18х2 | 1/26386/01 | 4 | 4 | 26 | |||
| 27 | Плоска шайба 14,8х26х3 | 1/05201/01 | 4 | 4 | 27 | |||
| 28 | Роз'ємний шплінт 3х20 | 1/07964/01 | 6 | 6 | 28 |
