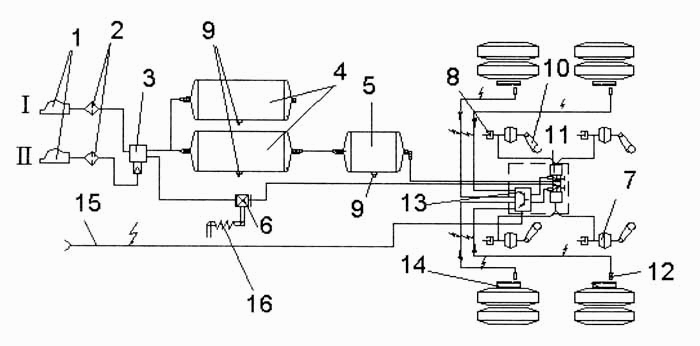

Функціональна схема АБС
100%
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
1
№
1
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
1
№
1
Назва деталі
Магістральний фільтр
Заводський номер
12.3511310
Кількість на модель
2
№
2
Назва деталі
Повітророзподільник
Заводський номер
11.3531010-70
Кількість на модель
1
№
3
Назва деталі
Повітряний балон місткістю 40 л
Заводський номер
9674-3513015
Кількість на модель
2
№
4
Назва деталі
Повітряний балон місткістю 20 л
Заводський номер
96742-3513025
Кількість на модель
1
№
5
Назва деталі
Регулятор гальмівної сили
Заводський номер
Г-100-3533010
Кількість на модель
1
№
6
Назва деталі
Гальмівна камера
Заводський номер
9693-3519212
Кількість на модель
4
№
7
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
4
№
8
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
3
№
9
Назва деталі
Важіль
Заводський номер
500-3501136
Кількість на модель
4
№
10
Назва деталі
Регулювальний важіль фірми Ноldек
Заводський номер
79005
Кількість на модель
4
№
10
Назва деталі
Модулятор тиску гальмівної рідини
Заводський номер
47 2195 0200
Кількість на модель
1
№
11
Назва деталі
Датчик динамічного стану коліс
Заводський номер
44 1032 8080
Кількість на модель
4
№
12
Назва деталі
Електронний блок управління
Заводський номер
40 0500 0360
Кількість на модель
1
№
13
Назва деталі
Ротор датчика
Заводський номер
53205-3541121
Кількість на модель
4
№
14
Назва деталі
Кабель живлення з роз'ємом ISО 7638
Заводський номер
779112 0800
Кількість на модель
1
№
15
Назва деталі
Пружний елемент
Заводський номер
Г-100-3533110
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | З'єднувальна головка | 100-3521110 | 1 | 1 | 1 | |||
| 1 | З'єднувальна головка | 100-3521111 | 1 | 1 | 1 | |||
| 2 | Магістральний фільтр | 12.3511310 | 2 | 2 | 2 | |||
| 3 | Повітророзподільник | 11.3531010-70 | 1 | 1 | 3 | |||
| 4 | Повітряний балон місткістю 40 л | 9674-3513015 | 2 | 2 | 4 | |||
| 5 | Повітряний балон місткістю 20 л | 96742-3513025 | 1 | 1 | 5 | |||
| 6 | Регулятор гальмівної сили | Г-100-3533010 | 1 | 1 | 6 | |||
| 7 | Гальмівна камера | 9693-3519212 | 4 | 4 | 7 | |||
| 8 | Клапан контрольного виходу в зборі | 100-3515310 | 4 | 4 | 8 | |||
| 9 | Клапан зливу конденсату | 100-3513110 | 3 | 3 | 9 | |||
| 10 | Важіль | 500-3501136 | 4 | 4 | 10 | |||
| 10 | Регулювальний важіль фірми Ноldек | 79005 | 4 | 4 | 10 | |||
| 11 | Модулятор тиску гальмівної рідини | 47 2195 0200 | 1 | 1 | 11 | |||
| 12 | Датчик динамічного стану коліс | 44 1032 8080 | 4 | 4 | 12 | |||
| 13 | Електронний блок управління | 40 0500 0360 | 1 | 1 | 13 | |||
| 14 | Ротор датчика | 53205-3541121 | 4 | 4 | 14 | |||
| 15 | Кабель живлення з роз'ємом ISО 7638 | 779112 0800 | 1 | 1 | 15 | |||
| 16 | Пружний елемент | Г-100-3533110 | 1 | 1 | 16 |
