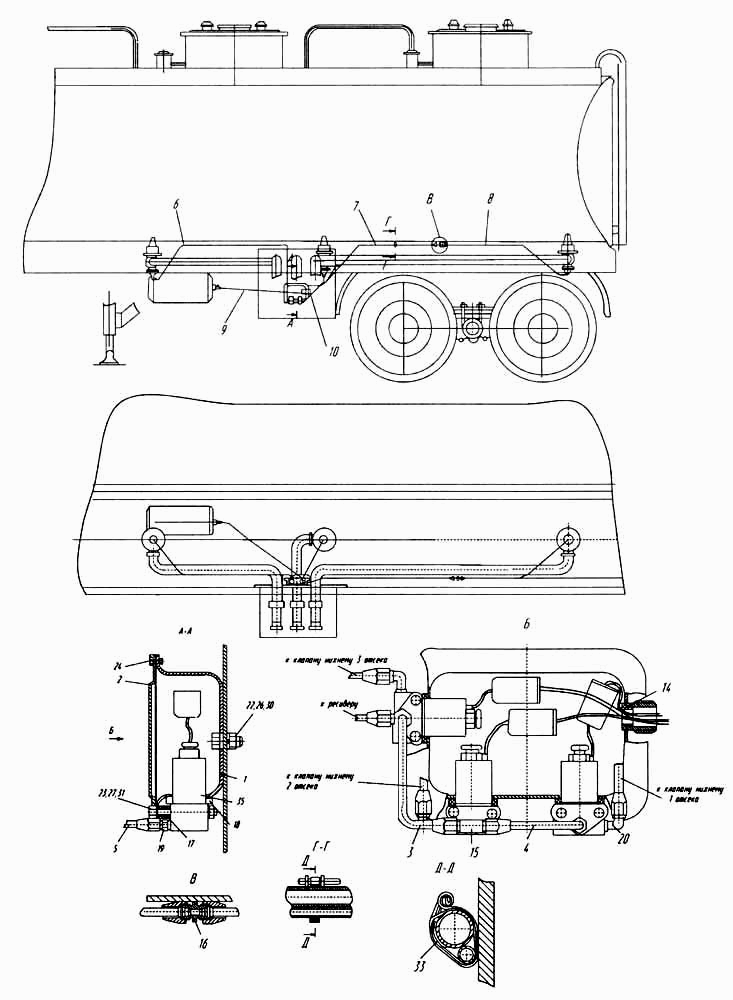

Встановлення системи керування нижніми клапанами
100%
Назва деталі
Корпус
Заводський номер
96742-8020050
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
96742-8020060
Кількість на модель
1
№
2
Назва деталі
Повітряна трубка
Заводський номер
96742-8020070
Кількість на модель
1
№
3
Назва деталі
Повітряна трубка
Заводський номер
96742-8020080
Кількість на модель
1
№
4
Назва деталі
Повітряна трубка
Заводський номер
96742-8020090
Кількість на модель
1
№
5
Назва деталі
Повітряна трубка
Заводський номер
9693-8020100
Кількість на модель
1
№
6
Назва деталі
Повітряна трубка
Заводський номер
9693-8020130
Кількість на модель
1
№
7
Назва деталі
Повітряна трубка
Заводський номер
9693-8020140
Кількість на модель
1
№
8
Назва деталі
Повітряна трубка
Заводський номер
9693-8020150
Кількість на модель
1
№
9
Назва деталі
Повітряна трубка
Заводський номер
9693-8020160
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
9674-3719017
Кількість на модель
1
№
14
Назва деталі
Трійник врізний симетричний
Заводський номер
864892
Кількість на модель
2
№
15
Назва деталі
Прохідний штуцер
Заводський номер
96741-01-8020102
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
96741-8020011
Кількість на модель
6
№
17
Назва деталі
Прокладка
Заводський номер
96741-8020012
Кількість на модель
3
№
18
Назва деталі
Прохідний штуцер
Заводський номер
853973
Кількість на модель
1
№
19
Назва деталі
Вкручуваний кутник
Заводський номер
853965
Кількість на модель
3
№
20
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
2
№
22
Назва деталі
Болт TEM558-6gx__NT__2__
Заводський номер
1/60443/21
Кількість на модель
6
№
23
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/11
Кількість на модель
7
№
24
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
2
№
26
Назва деталі
Хомут кріплення з'єднувальних муфт у зборі
Заводський номер
1/02906/90
Кількість на модель
3
№
33
Назва деталі
Електромагнітний клапан ТУ23742-001 -12972725-93
Заводський номер
П.30.131.06.000(24 В)
Кількість на модель
3
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 96742-8020050 | 1 | 1 | 1 | |||
| 2 | Кришка | 96742-8020060 | 1 | 1 | 2 | |||
| 3 | Повітряна трубка | 96742-8020070 | 1 | 1 | 3 | |||
| 4 | Повітряна трубка | 96742-8020080 | 1 | 1 | 4 | |||
| 5 | Повітряна трубка | 96742-8020090 | 1 | 1 | 5 | |||
| 6 | Повітряна трубка | 9693-8020100 | 1 | 1 | 6 | |||
| 7 | Повітряна трубка | 9693-8020130 | 1 | 1 | 7 | |||
| 8 | Повітряна трубка | 9693-8020140 | 1 | 1 | 8 | |||
| 9 | Повітряна трубка | 9693-8020150 | 1 | 1 | 9 | |||
| 10 | Повітряна трубка | 9693-8020160 | 1 | 1 | 10 | |||
| 14 | Втулка | 9674-3719017 | 1 | 1 | 14 | |||
| 15 | Трійник врізний симетричний | 864892 | 2 | 2 | 15 | |||
| 16 | Прохідний штуцер | 96741-01-8020102 | 1 | 1 | 16 | |||
| 17 | Втулка | 96741-8020011 | 6 | 6 | 17 | |||
| 18 | Прокладка | 96741-8020012 | 3 | 3 | 18 | |||
| 19 | Прохідний штуцер | 853973 | 1 | 1 | 19 | |||
| 20 | Вкручуваний кутник | 853965 | 3 | 3 | 20 | |||
| 22 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 2 | 2 | 22 | |||
| 23 | Болт TEM558-6gx__NT__2__ | 1/60443/21 | 6 | 6 | 23 | |||
| 24 | Болт TEM166-6gx__NT__2__ | 1/09022/11 | 7 | 7 | 24 | |||
| 26 | Гайка | 1/21647/11 | 2 | 2 | 26 | |||
| 33 | Хомут кріплення з'єднувальних муфт у зборі | 1/02906/90 | 3 | 3 | 33 | |||
| 35 | Електромагнітний клапан ТУ23742-001 -12972725-93 | П.30.131.06.000(24 В) | 3 | 3 | 35 |
