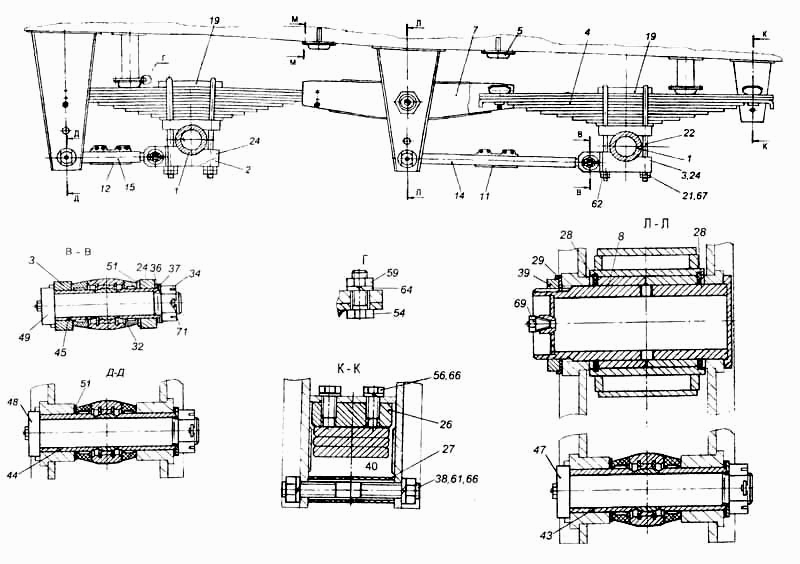

Встановлення підвіски 9693-2900012
100%
Назва деталі
Вісь у комплекті з маточинами та гальмами
Заводський номер
9693-2410102
Кількість на модель
2
№
1
Назва деталі
Стопорна щока
Заводський номер
9693-2912520
Кількість на модель
2
№
2
Назва деталі
Стопорна щока
Заводський номер
9693-2912521
Кількість на модель
2
№
3
Назва деталі
Задня ресора
Заводський номер
93853-2912012-20
Кількість на модель
4
№
4
Назва деталі
Буфер задньої ресори в зборі
Заводський номер
5320-2912624
Кількість на модель
8
№
5
Назва деталі
Балансир
Заводський номер
9693-2918040
Кількість на модель
2
№
7
Назва деталі
Ось балансує
Заводський номер
9693-2918052
Кількість на модель
2
№
8
Назва деталі
Регульована реактивна штанга
Заводський номер
9693-2919215
Кількість на модель
1
№
11
Назва деталі
Регульована реактивна штанга
Заводський номер
9693-2919215-01
Кількість на модель
1
№
12
Назва деталі
Реактивна штанга, що не регулюється
Заводський номер
9693-2919240
Кількість на модель
1
№
14
Назва деталі
Реактивна штанга, що не регулюється
Заводський номер
9693-2919240-01
Кількість на модель
1
№
15
Назва деталі
Накладка
Заводський номер
9693-2912403
Кількість на модель
4
№
19
Назва деталі
Гайка для драбини
Заводський номер
96741-2912416
Кількість на модель
16
№
21
Назва деталі
Сходи з пружинами
Заводський номер
9693-2912428
Кількість на модель
8
№
22
Назва деталі
Щока
Заводський номер
9693-2912525
Кількість на модель
4
№
24
Назва деталі
Вкладиш
Заводський номер
9693-2918024
Кількість на модель
8
№
26
Назва деталі
Розпірна втулка
Заводський номер
9693-2918029
Кількість на модель
8
№
27
Назва деталі
Кільце
Заводський номер
9693-2918098
Кількість на модель
4
№
28
Назва деталі
Замкова шайба
Заводський номер
9693-2918099
Кількість на модель
2
№
29
Назва деталі
Захисне кільце
Заводський номер
9693-2919042
Кількість на модель
16
№
32
Назва деталі
Гайка
Заводський номер
9693-2919052
Кількість на модель
8
№
34
Назва деталі
Регулювальна шайба
Заводський номер
9693-2919098
Кількість на модель
16
№
36
Назва деталі
Диск
Заводський номер
9693-2919099
Кількість на модель
8
№
37
Назва деталі
Шпилька
Заводський номер
9693-2919102
Кількість на модель
8
№
38
Назва деталі
Гайка
Заводський номер
9693-2919103
Кількість на модель
2
№
39
Назва деталі
Втулка
Заводський номер
9693-2919235
Кількість на модель
4
№
43
Назва деталі
Втулка
Заводський номер
9693-2919235-01
Кількість на модель
4
№
44
Назва деталі
Втулка
Заводський номер
9693-2919235-02
Кількість на модель
8
№
45
Назва деталі
Палець
Заводський номер
9693-2919250
Кількість на модель
2
№
47
Назва деталі
Палець
Заводський номер
9693-2919250-01
Кількість на модель
2
№
48
Назва деталі
Палець
Заводський номер
9693-2919250-02
Кількість на модель
4
№
49
Назва деталі
Диск
Заводський номер
9693-2919298
Кількість на модель
8
№
51
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
16
№
54
Назва деталі
Болт M16x1,5-6gx35
Заводський номер
1/13762/21
Кількість на модель
16
№
56
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
16
№
59
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
16
№
61
Назва деталі
Гайка М24х1,5-6Н
Заводський номер
1/07269/11
Кількість на модель
16
№
62
Назва деталі
Пружинна шайба
Заводський номер
1/05172/70
Кількість на модель
32
№
66
Назва деталі
Диск 24x42
Заводський номер
1/05206/01
Кількість на модель
16
№
67
Назва деталі
Маслянка КГ 1/8"
Заводський номер
864006П
Кількість на модель
10
№
69
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258088
Кількість на модель
8
№
71
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вісь у комплекті з маточинами та гальмами | 9693-2410102 | 2 | 2 | 1 | |||
| 2 | Стопорна щока | 9693-2912520 | 2 | 2 | 2 | |||
| 3 | Стопорна щока | 9693-2912521 | 2 | 2 | 3 | |||
| 4 | Задня ресора | 93853-2912012-20 | 4 | 4 | 4 | |||
| 5 | Буфер задньої ресори в зборі | 5320-2912624 | 8 | 8 | 5 | |||
| 7 | Балансир | 9693-2918040 | 2 | 2 | 7 | |||
| 8 | Ось балансує | 9693-2918052 | 2 | 2 | 8 | |||
| 11 | Регульована реактивна штанга | 9693-2919215 | 1 | 1 | 11 | |||
| 12 | Регульована реактивна штанга | 9693-2919215-01 | 1 | 1 | 12 | |||
| 14 | Реактивна штанга, що не регулюється | 9693-2919240 | 1 | 1 | 14 | |||
| 15 | Реактивна штанга, що не регулюється | 9693-2919240-01 | 1 | 1 | 15 | |||
| 19 | Накладка | 9693-2912403 | 4 | 4 | 19 | |||
| 21 | Гайка для драбини | 96741-2912416 | 16 | 16 | 21 | |||
| 22 | Сходи з пружинами | 9693-2912428 | 8 | 8 | 22 | |||
| 24 | Щока | 9693-2912525 | 4 | 4 | 24 | |||
| 26 | Вкладиш | 9693-2918024 | 8 | 8 | 26 | |||
| 27 | Розпірна втулка | 9693-2918029 | 8 | 8 | 27 | |||
| 28 | Кільце | 9693-2918098 | 4 | 4 | 28 | |||
| 29 | Замкова шайба | 9693-2918099 | 2 | 2 | 29 | |||
| 32 | Захисне кільце | 9693-2919042 | 16 | 16 | 32 | |||
| 34 | Гайка | 9693-2919052 | 8 | 8 | 34 | |||
| 36 | Регулювальна шайба | 9693-2919098 | 16 | 16 | 36 | |||
| 37 | Диск | 9693-2919099 | 8 | 8 | 37 | |||
| 38 | Шпилька | 9693-2919102 | 8 | 8 | 38 | |||
| 39 | Гайка | 9693-2919103 | 2 | 2 | 39 | |||
| 43 | Втулка | 9693-2919235 | 4 | 4 | 43 | |||
| 44 | Втулка | 9693-2919235-01 | 4 | 4 | 44 | |||
| 45 | Втулка | 9693-2919235-02 | 8 | 8 | 45 | |||
| 47 | Палець | 9693-2919250 | 2 | 2 | 47 | |||
| 48 | Палець | 9693-2919250-01 | 2 | 2 | 48 | |||
| 49 | Палець | 9693-2919250-02 | 4 | 4 | 49 | |||
| 51 | Диск | 9693-2919298 | 8 | 8 | 51 | |||
| 54 | Болт M10x1,25-6gx30 | 1/13069/21 | 16 | 16 | 54 | |||
| 56 | Болт M16x1,5-6gx35 | 1/13762/21 | 16 | 16 | 56 | |||
| 59 | Гайка | 1/21647/11 | 16 | 16 | 59 | |||
| 61 | Гайка М16х1,5-6Н | 1/21641/11 | 16 | 16 | 61 | |||
| 62 | Гайка М24х1,5-6Н | 1/07269/11 | 16 | 16 | 62 | |||
| 66 | Пружинна шайба | 1/05172/70 | 32 | 32 | 66 | |||
| 67 | Диск 24x42 | 1/05206/01 | 16 | 16 | 67 | |||
| 69 | Маслянка КГ 1/8" | 864006П | 10 | 10 | 69 | |||
| 71 | Шплінт __NT__0__х__NT__1__ | 258088 | 8 | 8 | 71 |
