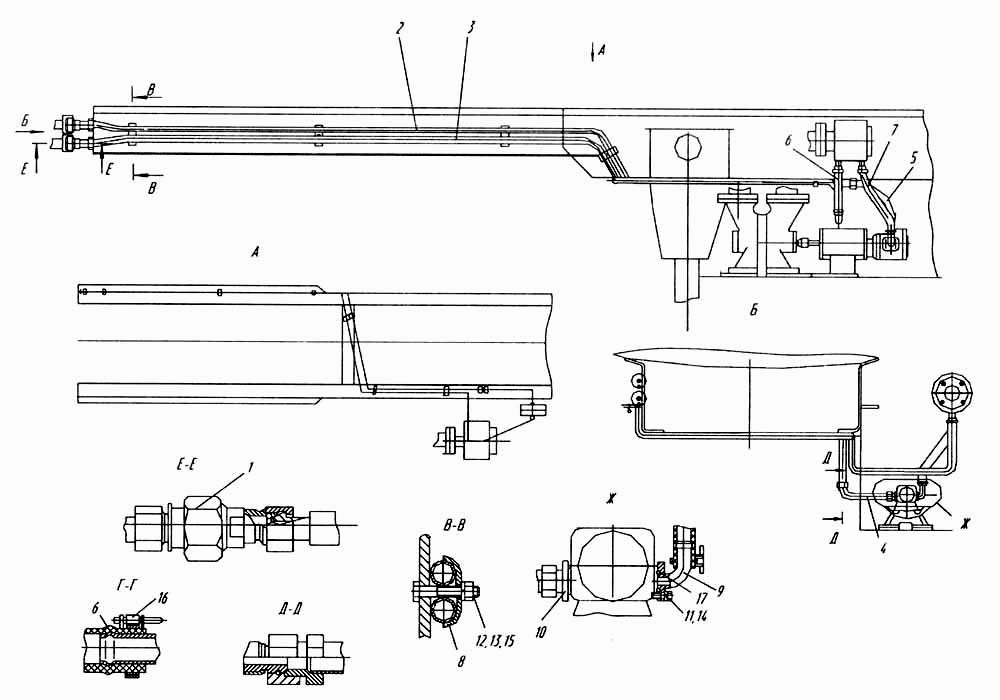

Монтаж мастилопроводів на 9693-0000010-01
100%
Назва деталі
Запірний пристрій
Заводський номер
Н.036.57.000
Кількість на модель
2
№
1
Назва деталі
Труба високого тиску
Заводський номер
969301-1922030
Кількість на модель
1
№
2
Назва деталі
Труба низького тиску
Заводський номер
9693-01-1922040
Кількість на модель
1
№
3
Назва деталі
Труба високого тиску
Заводський номер
96742-01-1922050
Кількість на модель
1
№
4
Назва деталі
Рукав високого тиску в зборі
Заводський номер
55102-8609090
Кількість на модель
1
№
5
Назва деталі
Шланг низького тиску
Заводський номер
96742-01-1922014
Кількість на модель
1
№
6
Назва деталі
Шланг низького тиску
Заводський номер
96742-01-1922015
Кількість на модель
1
№
7
Назва деталі
Скоба
Заводський номер
9674-3700065
Кількість на модель
4
№
8
Назва деталі
Патрубок
Заводський номер
5511-8604087
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
5511-8604088
Кількість на модель
1
№
10
Назва деталі
Болт M10x1,25x45
Заводський номер
1/12347/21
Кількість на модель
6
№
12
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
6
№
13
Назва деталі
Хомут кріплення з'єднувальних муфт у зборі
Заводський номер
1/02906/90
Кількість на модель
4
№
16
Назва деталі
Кільце ГОСТ
Заводський номер
Кольцо 034-038-25-2-2 ГОСТ 9833-73
Кількість на модель
2
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Запірний пристрій | Н.036.57.000 | 2 | 2 | 1 | |||
| 2 | Труба високого тиску | 969301-1922030 | 1 | 1 | 2 | |||
| 3 | Труба низького тиску | 9693-01-1922040 | 1 | 1 | 3 | |||
| 4 | Труба високого тиску | 96742-01-1922050 | 1 | 1 | 4 | |||
| 5 | Рукав високого тиску в зборі | 55102-8609090 | 1 | 1 | 5 | |||
| 6 | Шланг низького тиску | 96742-01-1922014 | 1 | 1 | 6 | |||
| 7 | Шланг низького тиску | 96742-01-1922015 | 1 | 1 | 7 | |||
| 8 | Скоба | 9674-3700065 | 4 | 4 | 8 | |||
| 9 | Патрубок | 5511-8604087 | 1 | 1 | 9 | |||
| 10 | Штуцер | 5511-8604088 | 1 | 1 | 10 | |||
| 12 | Болт M10x1,25x45 | 1/12347/21 | 6 | 6 | 12 | |||
| 13 | Гайка | 1/21647/11 | 6 | 6 | 13 | |||
| 16 | Хомут кріплення з'єднувальних муфт у зборі | 1/02906/90 | 4 | 4 | 16 | |||
| 17 | Кільце ГОСТ | Кольцо 034-038-25-2-2 ГОСТ 9833-73 | 2 | 2 | 17 |
