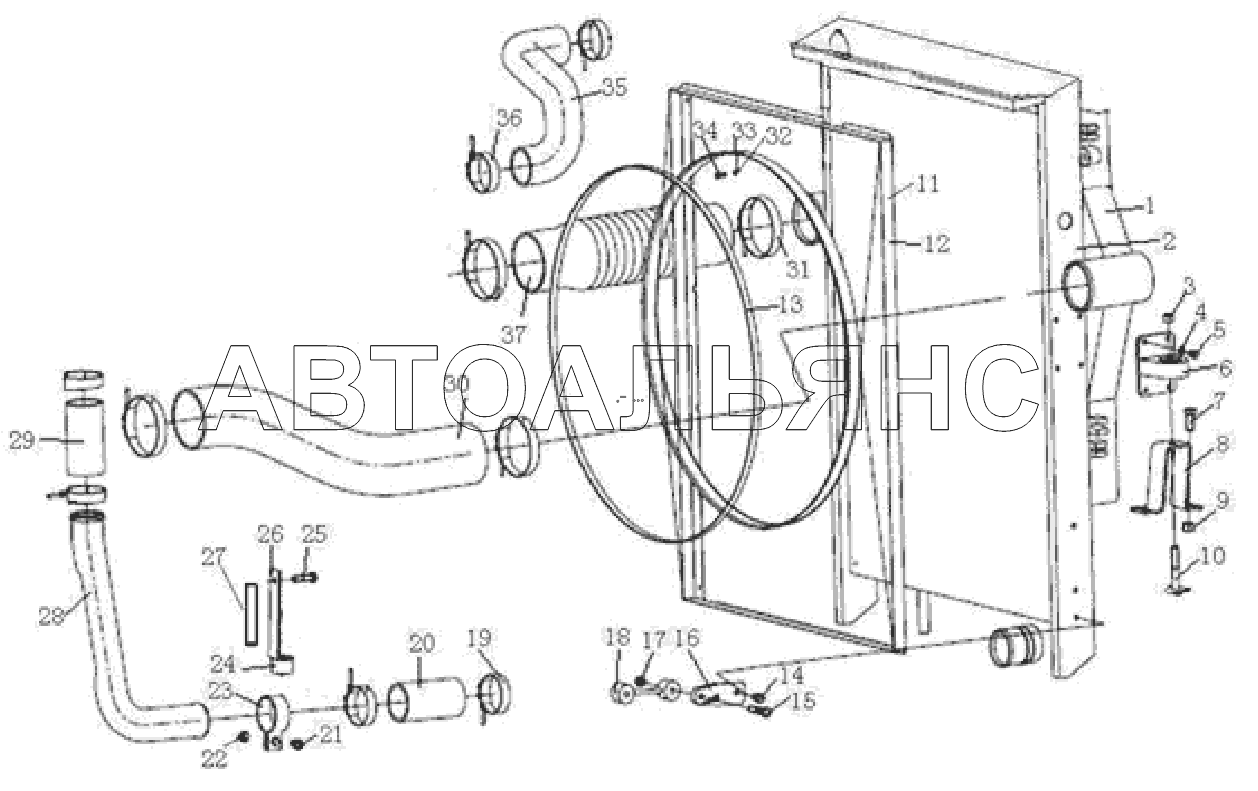

СИСТЕМА ОХОЛОДЖЕННЯ (F3000/WP10)
100%
Назва деталі
Радіатор
Заводський номер
DZ95259532213
Кількість на модель
1
№
1
Назва деталі
Проміжний радіатор
Заводський номер
DZ95259531501
Кількість на модель
1
№
2
Назва деталі
Гайка
Заводський номер
06.11240.0411
Кількість на модель
2
№
3
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
8
№
4
Назва деталі
гвинт
Заводський номер
Q150B0816
Кількість на модель
8
№
5
Назва деталі
Кронштейн опори радіатора в зборі
Заводський номер
81.06225.6008
Кількість на модель
2
№
6
Назва деталі
гвинт
Заводський номер
Q150B1445
Кількість на модель
4
№
7
Назва деталі
Ліва опора
Заводський номер
DZ95259538895
Кількість на модель
1
№
8
Назва деталі
Правильна підтримка
Заводський номер
DZ95259538896
Кількість на модель
1
№
8
Назва деталі
Правильна підтримка
Заводський номер
DZ95259538999
Кількість на модель
1
№
8
Назва деталі
Правий кронштейн радіатора
Заводський номер
DZ95259538870
Кількість на модель
1
№
8
Назва деталі
Лівий кронштейн радіатора
Заводський номер
DZ95259538860
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
Q33214
Кількість на модель
4
№
9
Назва деталі
Опора в зборі
Заводський номер
DZ9112538040
Кількість на модель
1
№
10
Назва деталі
Монтаж повітропроводів
Заводський номер
DZ95259536056
Кількість на модель
1
№
11
Назва деталі
Герметична зап'ястка
Заводський номер
DZ91259537015
Кількість на модель
2
№
11
Назва деталі
Герметична зап'ястка
Заводський номер
DZ91259537012
Кількість на модель
2
№
11
Назва деталі
Монтаж повітропроводів
Заводський номер
DZ95259536064
Кількість на модель
1
№
12
Назва деталі
Шланговий хомут з черв'ячним приводом
Заводський номер
DZ91259538601
Кількість на модель
1
№
12
Назва деталі
Шестигранний гвинт
Заводський номер
Q150B1050
Кількість на модель
2
№
14
Назва деталі
Правий кріпильний кронштейн
Заводський номер
DZ95259538816
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
Q33210
Кількість на модель
2
№
16
Назва деталі
Лівий з'єднувальний кронштейн
Заводський номер
DZ95259538817
Кількість на модель
1
№
16
Назва деталі
Опора в зборі
Заводський номер
81.06245.0043
Кількість на модель
1
№
18
Назва деталі
Хомут
Заводський номер
Q67683
Кількість на модель
1
№
19
Назва деталі
Випускна труба
Заводський номер
DZ95259535508
Кількість на модель
1
№
20
Назва деталі
Шестигранний гвинт
Заводський номер
Q150B1085
Кількість на модель
1
№
21
Назва деталі
Затискач для водопровідної труби
Заводський номер
DZ93259538605
Кількість на модель
1
№
23
Назва деталі
Буфер
Заводський номер
DZ93259537002
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
Q150B1025
Кількість на модель
1
№
25
Назва деталі
Кронштейн
Заводський номер
DZ93259538076
Кількість на модель
1
№
26
Назва деталі
Буфер кронштейна
Заводський номер
DZ93259538077
Кількість на модель
1
№
27
Назва деталі
Зливна труба
Заводський номер
DZ95259534407
Кількість на модель
1
№
28
Назва деталі
Гумовий шланг
Заводський номер
DZ93259535804
Кількість на модель
4
№
29
Назва деталі
Гумовий шланг
Заводський номер
DZ93259535315
Кількість на модель
4
№
30
Назва деталі
Внутрішня фторсиліконова трубка
Заводський номер
DZ93259535306
Кількість на модель
4
№
30
Назва деталі
Хомут
Заводський номер
DZ9003532115
Кількість на модель
4
№
31
Назва деталі
Диск
Заводський номер
Q40208
Кількість на модель
1
№
33
Назва деталі
гвинт
Заводський номер
Q150B0816TF2
Кількість на модель
№
34
Назва деталі
Вхідна труба
Заводський номер
DZ95259535407
Кількість на модель
№
35
Назва деталі
Відео
Заводський номер
Q67664
Кількість на модель
№
36
Назва деталі
Гумовий шланг
Заводський номер
DZ93259535308
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радіатор | DZ95259532213 | 1 | 1 | 1 | |||
| 2 | Проміжний радіатор | DZ95259531501 | 1 | 1 | 2 | |||
| 3 | Гайка | 06.11240.0411 | 2 | 2 | 3 | |||
| 4 | Пружинна шайба | Q40308 | 8 | 8 | 4 | |||
| 5 | гвинт | Q150B0816 | 8 | 8 | 5 | |||
| 6 | Кронштейн опори радіатора в зборі | 81.06225.6008 | 2 | 2 | 6 | |||
| 7 | гвинт | Q150B1445 | 4 | 4 | 7 | |||
| 8 | Ліва опора | DZ95259538895 | 1 | 1 | 8 | |||
| 8 | Правильна підтримка | DZ95259538896 | 1 | 1 | 8 | |||
| 8 | Правильна підтримка | DZ95259538999 | 1 | 1 | 8 | |||
| 8 | Правий кронштейн радіатора | DZ95259538870 | 1 | 1 | 8 | |||
| 8 | Лівий кронштейн радіатора | DZ95259538860 | 1 | 1 | 8 | |||
| 9 | Гайка | Q33214 | 4 | 4 | 9 | |||
| 10 | Опора в зборі | DZ9112538040 | 1 | 1 | 10 | |||
| 11 | Монтаж повітропроводів | DZ95259536056 | 1 | 1 | 11 | |||
| 11 | Герметична зап'ястка | DZ91259537015 | 2 | 2 | 11 | |||
| 11 | Герметична зап'ястка | DZ91259537012 | 2 | 2 | 11 | |||
| 12 | Монтаж повітропроводів | DZ95259536064 | 1 | 1 | 12 | |||
| 12 | Шланговий хомут з черв'ячним приводом | DZ91259538601 | 1 | 1 | 12 | |||
| 14 | Шестигранний гвинт | Q150B1050 | 2 | 2 | 14 | |||
| 15 | Правий кріпильний кронштейн | DZ95259538816 | 1 | 1 | 15 | |||
| 16 | Гайка | Q33210 | 2 | 2 | 16 | |||
| 16 | Лівий з'єднувальний кронштейн | DZ95259538817 | 1 | 1 | 16 | |||
| 18 | Опора в зборі | 81.06245.0043 | 1 | 1 | 18 | |||
| 19 | Хомут | Q67683 | 1 | 1 | 19 | |||
| 20 | Випускна труба | DZ95259535508 | 1 | 1 | 20 | |||
| 21 | Шестигранний гвинт | Q150B1085 | 1 | 1 | 21 | |||
| 23 | Затискач для водопровідної труби | DZ93259538605 | 1 | 1 | 23 | |||
| 24 | Буфер | DZ93259537002 | 1 | 1 | 24 | |||
| 25 | гвинт | Q150B1025 | 1 | 1 | 25 | |||
| 26 | Кронштейн | DZ93259538076 | 1 | 1 | 26 | |||
| 27 | Буфер кронштейна | DZ93259538077 | 1 | 1 | 27 | |||
| 28 | Зливна труба | DZ95259534407 | 1 | 1 | 28 | |||
| 29 | Гумовий шланг | DZ93259535804 | 4 | 4 | 29 | |||
| 30 | Гумовий шланг | DZ93259535315 | 4 | 4 | 30 | |||
| 30 | Внутрішня фторсиліконова трубка | DZ93259535306 | 4 | 4 | 30 | |||
| 31 | Хомут | DZ9003532115 | 4 | 4 | 31 | |||
| 33 | Диск | Q40208 | 1 | 1 | 33 | |||
| 34 | гвинт | Q150B0816TF2 | 34 | |||||
| 35 | Вхідна труба | DZ95259535407 | 35 | |||||
| 36 | Відео | Q67664 | 36 | |||||
| 37 | Гумовий шланг | DZ93259535308 | 1 | 1 | 37 |
