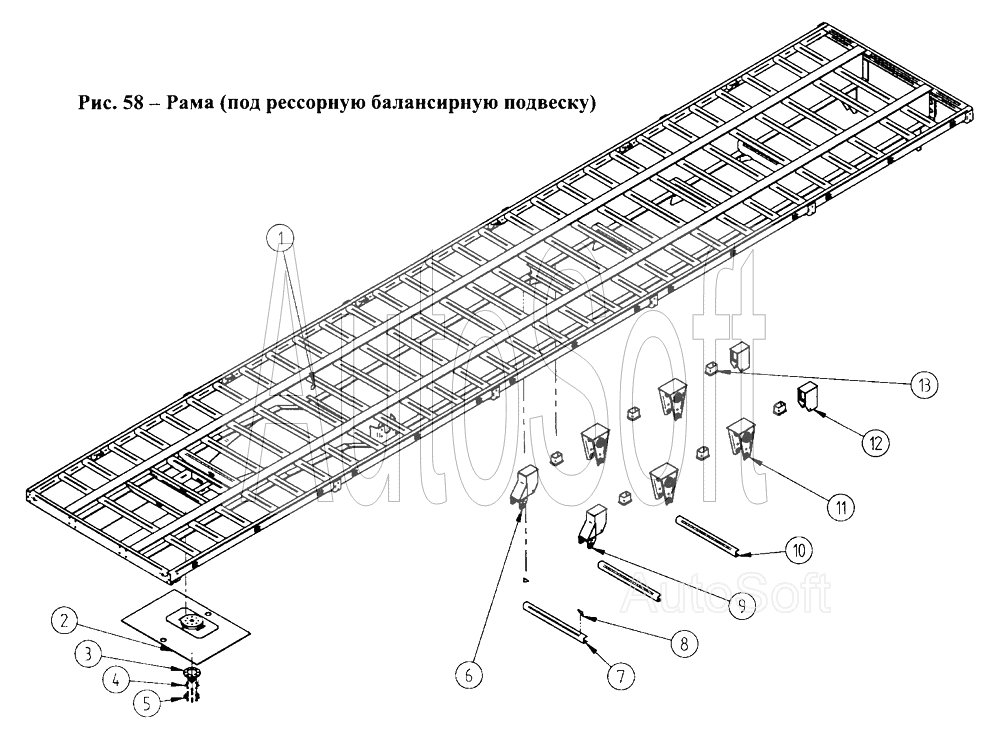

Рама (для ресорної балансирної підвіски)
100%
Назва деталі
Рама
Заводський номер
9328.002801.010-40
Кількість на модель
1
№
1
Назва деталі
Опорний лист
Заводський номер
9328.002801.048-20
Кількість на модель
1
№
2
Назва деталі
Шкворень сідлового пристрою
Заводський номер
9915.002728.070
Кількість на модель
1
№
3
Назва деталі
Пружинна шайба
Заводський номер
1/05171/70
Кількість на модель
8
№
4
Назва деталі
Болт M14x1,5x45
Заводський номер
1/13443/21
Кількість на модель
8
№
5
Назва деталі
Передній правий кронштейн підвіски
Заводський номер
9328.002912.330
Кількість на модель
1
№
6
Назва деталі
Поперечина кронштейна реактивної штанги
Заводський номер
ТПК24-2919092
Кількість на модель
1
№
7
Назва деталі
Кріплення кронштейна заднього крила
Заводський номер
8357-8404332
Кількість на модель
2
№
8
Назва деталі
Передній лівий кронштейн підвіски
Заводський номер
9328.002912.331
Кількість на модель
1
№
9
Назва деталі
Поперечник кронштейна балансира
Заводський номер
ТПК24-2918076
Кількість на модель
2
№
10
Назва деталі
Кронштейн балансує
Заводський номер
9328.002918.060
Кількість на модель
4
№
11
Назва деталі
Задній кронштейн підвіски
Заводський номер
9328.002912.340
Кількість на модель
2
№
12
Назва деталі
Відбійник
Заводський номер
9328.002912.350
Кількість на модель
6
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 9328.002801.010-40 | 1 | 1 | 1 | |||
| 2 | Опорний лист | 9328.002801.048-20 | 1 | 1 | 2 | |||
| 3 | Шкворень сідлового пристрою | 9915.002728.070 | 1 | 1 | 3 | |||
| 4 | Пружинна шайба | 1/05171/70 | 8 | 8 | 4 | |||
| 5 | Болт M14x1,5x45 | 1/13443/21 | 8 | 8 | 5 | |||
| 6 | Передній правий кронштейн підвіски | 9328.002912.330 | 1 | 1 | 6 | |||
| 7 | Поперечина кронштейна реактивної штанги | ТПК24-2919092 | 1 | 1 | 7 | |||
| 8 | Кріплення кронштейна заднього крила | 8357-8404332 | 2 | 2 | 8 | |||
| 9 | Передній лівий кронштейн підвіски | 9328.002912.331 | 1 | 1 | 9 | |||
| 10 | Поперечник кронштейна балансира | ТПК24-2918076 | 2 | 2 | 10 | |||
| 11 | Кронштейн балансує | 9328.002918.060 | 4 | 4 | 11 | |||
| 12 | Задній кронштейн підвіски | 9328.002912.340 | 2 | 2 | 12 | |||
| 13 | Відбійник | 9328.002912.350 | 6 | 6 | 13 |
