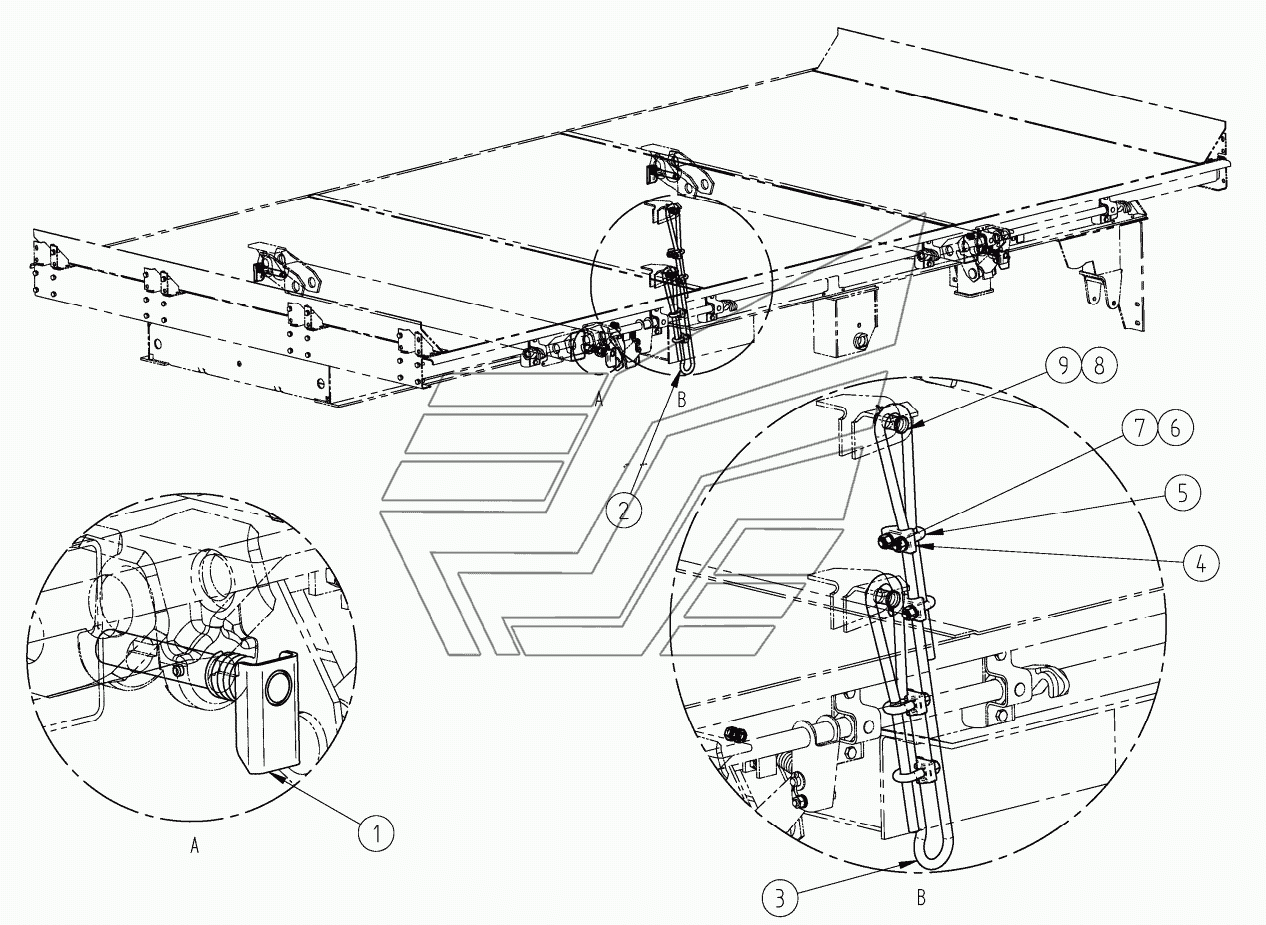

Встановлення платформи
100%
Назва деталі
Кріпильний палець основи платформи
Заводський номер
8527-8521038
Кількість на модель
4
№
1
Назва деталі
Страхувальний трос у комплекті
Заводський номер
8527-8510030
Кількість на модель
1
№
2
Назва деталі
Крило
Заводський номер
8527-8510033
Кількість на модель
1
№
3
Назва деталі
Колодка
Заводський номер
8527-8510032
Кількість на модель
4
№
4
Назва деталі
Скоба
Заводський номер
8527-8510031
Кількість на модель
4
№
5
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
8
№
6
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
8
№
7
Назва деталі
Шплінт х
Заводський номер
1/07970/01
Кількість на модель
2
№
8
Назва деталі
Кінцева затискачка страхувального троса
Заводський номер
8527-8510034
Кількість на модель
2
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кріпильний палець основи платформи | 8527-8521038 | 4 | 4 | 1 | |||
| 2 | Страхувальний трос у комплекті | 8527-8510030 | 1 | 1 | 2 | |||
| 3 | Крило | 8527-8510033 | 1 | 1 | 3 | |||
| 4 | Колодка | 8527-8510032 | 4 | 4 | 4 | |||
| 5 | Скоба | 8527-8510031 | 4 | 4 | 5 | |||
| 6 | Пружинна шайба | 1/05170/70 | 8 | 8 | 6 | |||
| 7 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 7 | |||
| 8 | Шплінт х | 1/07970/01 | 2 | 2 | 8 | |||
| 9 | Кінцева затискачка страхувального троса | 8527-8510034 | 2 | 2 | 9 |
