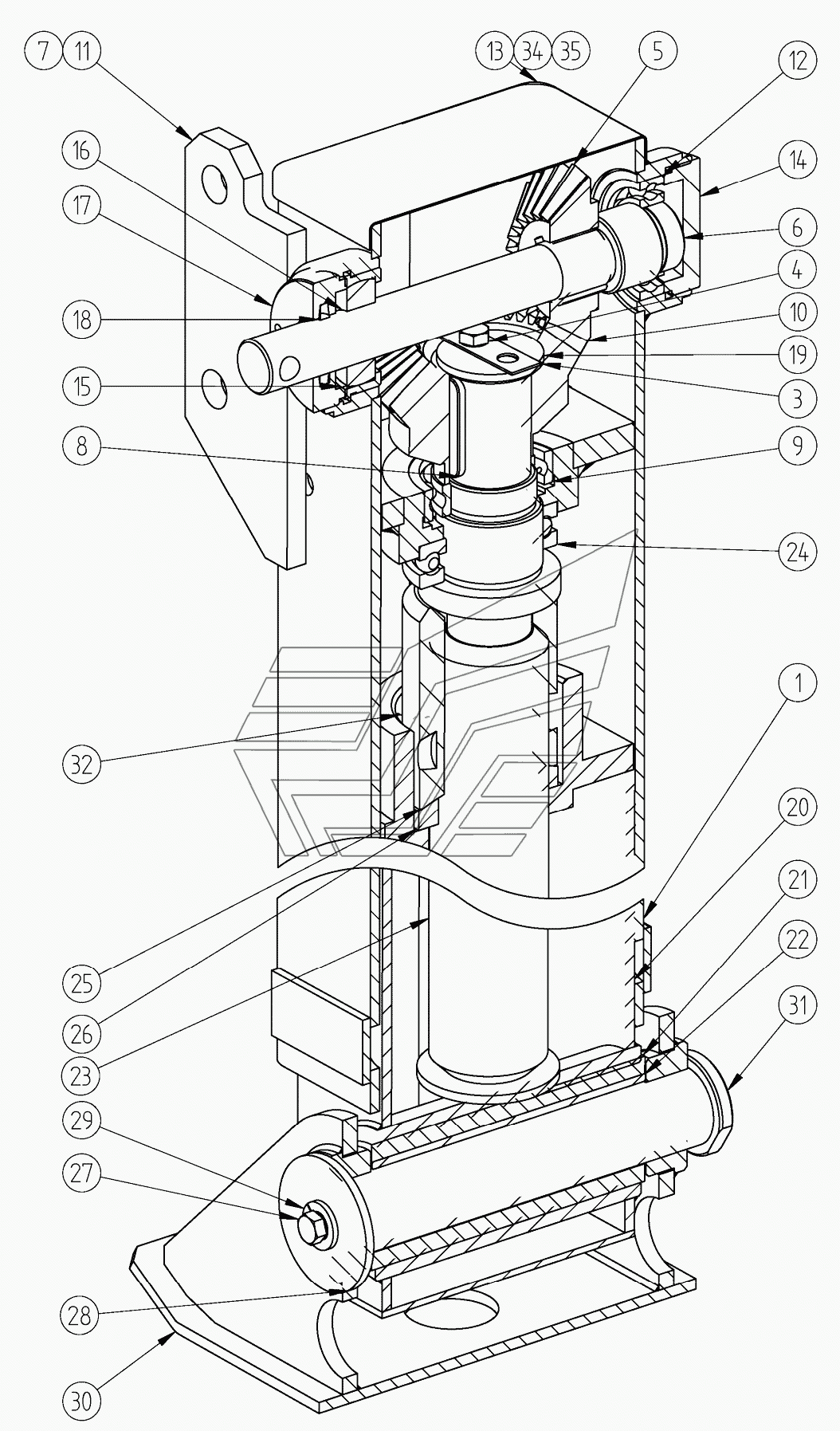

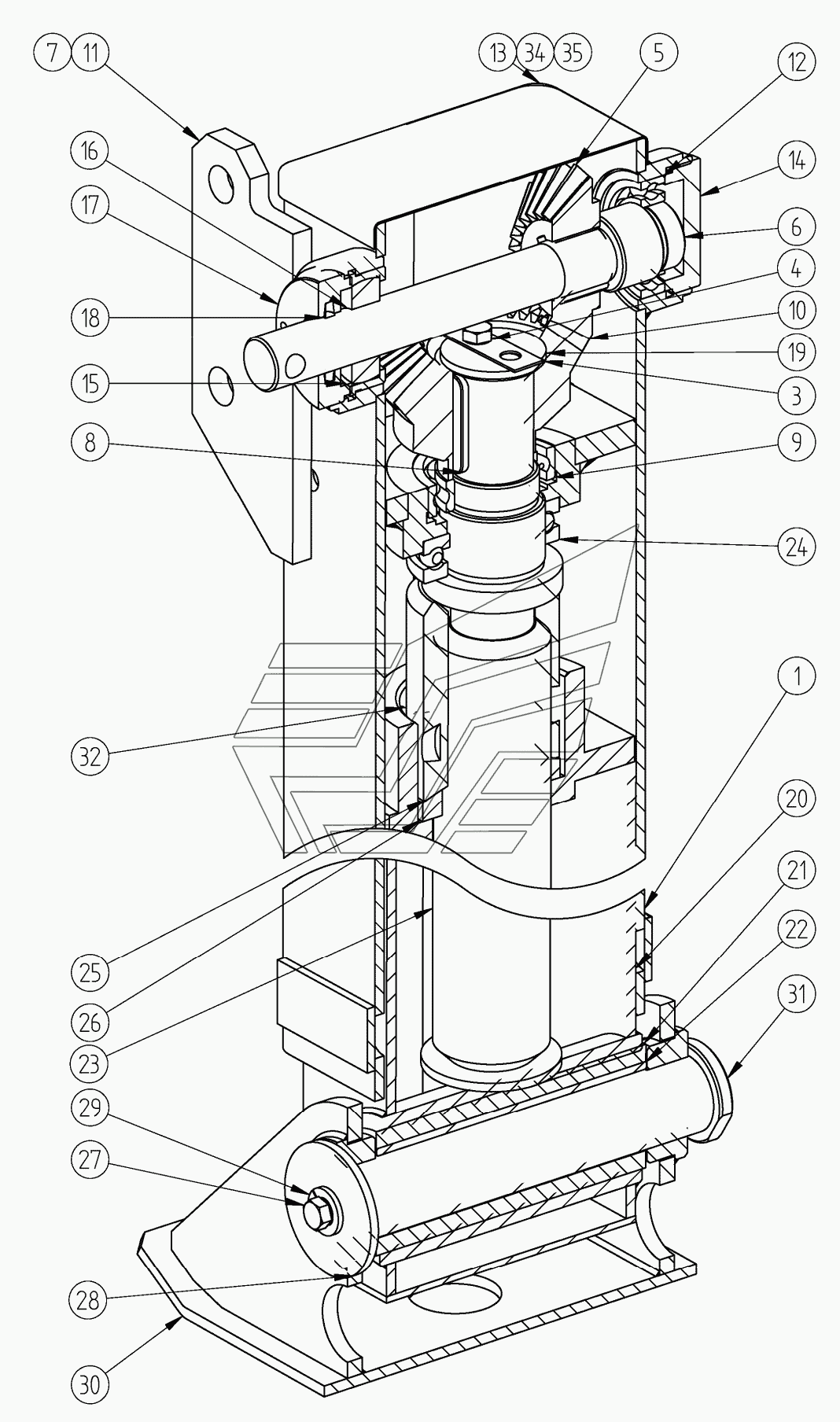

Лівий опорний пристрій
100%
Назва деталі
Лівий корпус
Заводський номер
93281.002721.051
Кількість на модель
1
№
1
Назва деталі
Відхильна планка
Заводський номер
9328.002723.104-10
Кількість на модель
2
№
3
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
4
№
4
Назва деталі
Конічна шестерня
Заводський номер
9328.002723.058
Кількість на модель
2
№
5
Назва деталі
Вхідний лівий вал
Заводський номер
9328.002723.055
Кількість на модель
1
№
6
Назва деталі
Ребро
Заводський номер
9328.002721.084
Кількість на модель
4
№
7
Назва деталі
Шпонка 10х8х45
Заводський номер
Шпонка10х8х45
Кількість на модель
2
№
8
Назва деталі
Подшипник
Заводський номер
108
Кількість на модель
2
№
9
Назва деталі
Конічне зубчасте колесо
Заводський номер
9328.002723.060
Кількість на модель
2
№
10
Назва деталі
Пластина кронштейна
Заводський номер
9328.002721.082
Кількість на модель
4
№
11
Назва деталі
Підшипник ГОСТ
Заводський номер
106
Кількість на модель
2
№
12
Назва деталі
Кришка корпусу
Заводський номер
9328.002723.028
Кількість на модель
2
№
13
Назва деталі
Регулювальна кришка-гвинт
Заводський номер
9328.002723.066
Кількість на модель
1
№
14
Назва деталі
Склянка правого редуктора
Заводський номер
9328.002723.090
Кількість на модель
2
№
15
Назва деталі
Підшипник вхідного вала
Заводський номер
9328.002723.070-01
Кількість на модель
2
№
16
Назва деталі
Гвинтова кришка
Заводський номер
9328.002723.064
Кількість на модель
3
№
17
Назва деталі
Кільце СГ 37-24-5
Заводський номер
СГ37-24-5
Кількість на модель
2
№
18
Назва деталі
Верхня кінцева шайба
Заводський номер
93281.002721.060
Кількість на модель
2
№
19
Назва деталі
Висувна стійка
Заводський номер
9328.002721.100
Кількість на модель
2
№
20
Назва деталі
Гумова прокладка
Заводський номер
9328.002721.202
Кількість на модель
2
№
21
Назва деталі
Внутрішнє кільце
Заводський номер
9328.002721.204
Кількість на модель
2
№
22
Назва деталі
Гвинт
Заводський номер
9328.002723.084
Кількість на модель
2
№
23
Назва деталі
Шарикопідшипник ГОСТ
Заводський номер
209
Кількість на модель
2
№
24
Назва деталі
Гайка
Заводський номер
9328.002723.082
Кількість на модель
2
№
25
Назва деталі
Сферична шайба
Заводський номер
9328.002721.064
Кількість на модель
2
№
26
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
4
№
27
Назва деталі
Нижня кінцева шайба
Заводський номер
9328.002721.066
Кількість на модель
4
№
28
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
4
№
29
Назва деталі
Басамак
Заводський номер
9328.002721.150
Кількість на модель
2
№
30
Назва деталі
Палець 12х38.018
Заводський номер
9328.002721.068
Кількість на модель
2
№
31
Назва деталі
Спецболт
Заводський номер
9328.002723.120
Кількість на модель
4
№
32
Назва деталі
Пружинна шайба
Заводський номер
1/05173/70
Кількість на модель
4
№
33
Назва деталі
Плоска шайба 6х15х1
Заводський номер
1/26444/01
Кількість на модель
4
№
34
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
1/03767/01
Кількість на модель
4
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лівий корпус | 93281.002721.051 | 1 | 1 | 1 | |||
| 3 | Відхильна планка | 9328.002723.104-10 | 2 | 2 | 3 | |||
| 4 | Болт M8-6gх20 | 201456 | 4 | 4 | 4 | |||
| 5 | Конічна шестерня | 9328.002723.058 | 2 | 2 | 5 | |||
| 6 | Вхідний лівий вал | 9328.002723.055 | 1 | 1 | 6 | |||
| 7 | Ребро | 9328.002721.084 | 4 | 4 | 7 | |||
| 8 | Шпонка 10х8х45 | Шпонка10х8х45 | 2 | 2 | 8 | |||
| 9 | Подшипник | 108 | 2 | 2 | 9 | |||
| 10 | Конічне зубчасте колесо | 9328.002723.060 | 2 | 2 | 10 | |||
| 11 | Пластина кронштейна | 9328.002721.082 | 4 | 4 | 11 | |||
| 12 | Підшипник ГОСТ | 106 | 2 | 2 | 12 | |||
| 13 | Кришка корпусу | 9328.002723.028 | 2 | 2 | 13 | |||
| 14 | Регулювальна кришка-гвинт | 9328.002723.066 | 1 | 1 | 14 | |||
| 15 | Склянка правого редуктора | 9328.002723.090 | 2 | 2 | 15 | |||
| 16 | Підшипник вхідного вала | 9328.002723.070-01 | 2 | 2 | 16 | |||
| 17 | Гвинтова кришка | 9328.002723.064 | 3 | 3 | 17 | |||
| 18 | Кільце СГ 37-24-5 | СГ37-24-5 | 2 | 2 | 18 | |||
| 19 | Верхня кінцева шайба | 93281.002721.060 | 2 | 2 | 19 | |||
| 20 | Висувна стійка | 9328.002721.100 | 2 | 2 | 20 | |||
| 21 | Гумова прокладка | 9328.002721.202 | 2 | 2 | 21 | |||
| 22 | Внутрішнє кільце | 9328.002721.204 | 2 | 2 | 22 | |||
| 23 | Гвинт | 9328.002723.084 | 2 | 2 | 23 | |||
| 24 | Шарикопідшипник ГОСТ | 209 | 2 | 2 | 24 | |||
| 25 | Гайка | 9328.002723.082 | 2 | 2 | 25 | |||
| 26 | Сферична шайба | 9328.002721.064 | 2 | 2 | 26 | |||
| 27 | Болт M12-6gх25 | 201538 | 4 | 4 | 27 | |||
| 28 | Нижня кінцева шайба | 9328.002721.066 | 4 | 4 | 28 | |||
| 29 | Пружинна шайба | 1/05170/70 | 4 | 4 | 29 | |||
| 30 | Басамак | 9328.002721.150 | 2 | 2 | 30 | |||
| 31 | Палець 12х38.018 | 9328.002721.068 | 2 | 2 | 31 | |||
| 32 | Спецболт | 9328.002723.120 | 4 | 4 | 32 | |||
| 33 | Пружинна шайба | 1/05173/70 | 4 | 4 | 33 | |||
| 34 | Плоска шайба 6х15х1 | 1/26444/01 | 4 | 4 | 34 | |||
| 35 | Гвинт М166х__NT__2__ | 1/03767/01 | 4 | 4 | 35 |
