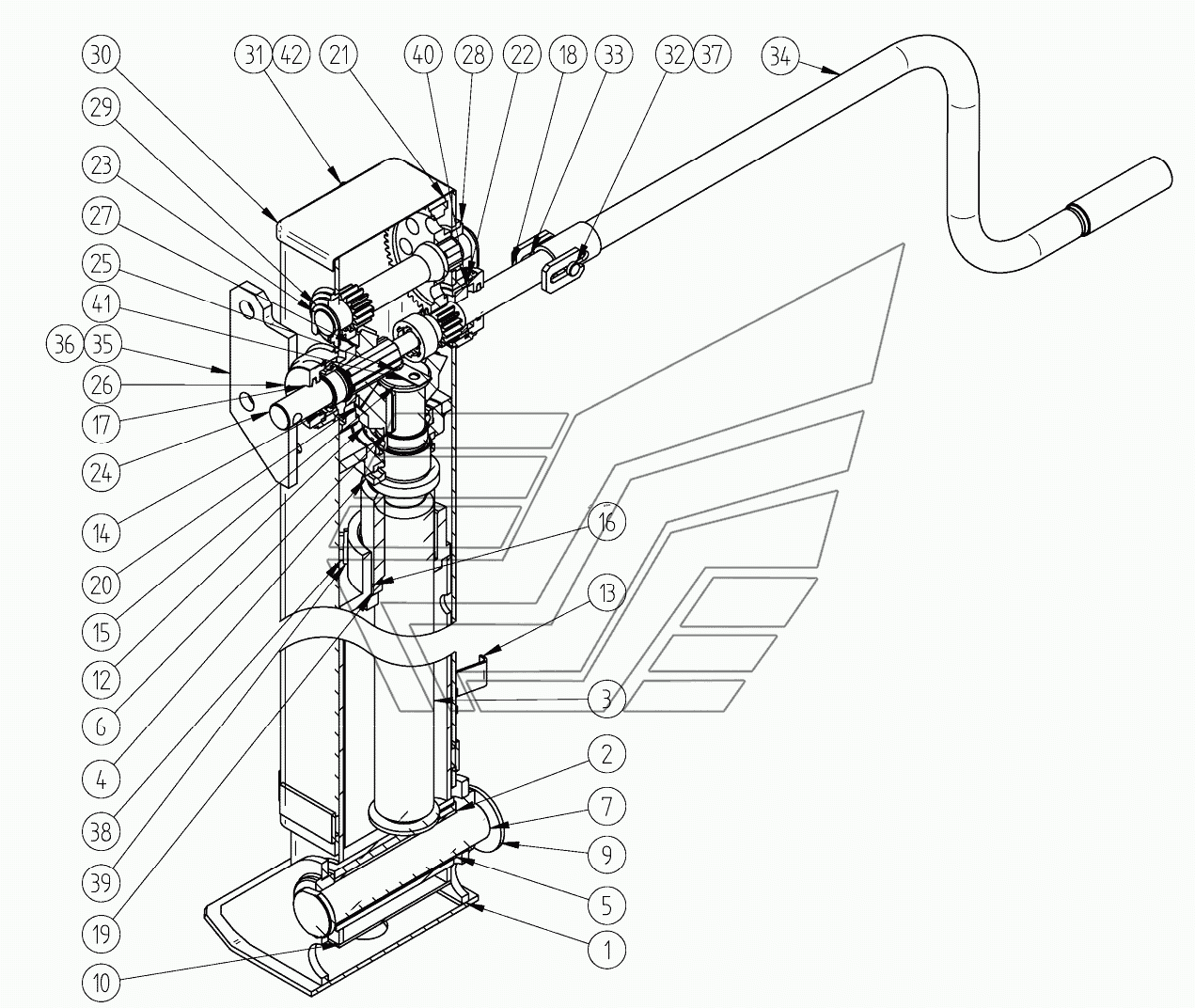

Правий опорний пристрій
100%
Назва деталі
Басамак
Заводський номер
9328.002721.150
Кількість на модель
2
№
1
Назва деталі
Внутрішнє кільце
Заводський номер
9328.002721.204
Кількість на модель
2
№
2
Назва деталі
Гвинт
Заводський номер
9328.002723.084
Кількість на модель
2
№
3
Назва деталі
Шарикопідшипник ГОСТ
Заводський номер
209
Кількість на модель
2
№
4
Назва деталі
Гумова прокладка
Заводський номер
9328.002721.202
Кількість на модель
2
№
5
Назва деталі
Шпонка 10х8х45
Заводський номер
Шпонка10х8х45
Кількість на модель
2
№
6
Назва деталі
Палець 12х38.018
Заводський номер
9328.002721.068
Кількість на модель
2
№
7
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
4
№
8
Назва деталі
Нижня кінцева шайба
Заводський номер
9328.002721.066
Кількість на модель
4
№
9
Назва деталі
Висувна стійка
Заводський номер
9328.002721.100
Кількість на модель
2
№
10
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
4
№
11
Назва деталі
Подшипник
Заводський номер
108
Кількість на модель
2
№
12
Назва деталі
Правий корпус
Заводський номер
93281.002721.050
Кількість на модель
1
№
13
Назва деталі
Підшипник ГОСТ
Заводський номер
106
Кількість на модель
2
№
14
Назва деталі
Верхня кінцева шайба
Заводський номер
93281.002721.060
Кількість на модель
2
№
15
Назва деталі
Гайка
Заводський номер
9328.002723.082
Кількість на модель
2
№
16
Назва деталі
Кільце СГ 37-24-5
Заводський номер
СГ37-24-5
Кількість на модель
2
№
17
Назва деталі
Вхідна права шестерня валу
Заводський номер
9328.002723.050
Кількість на модель
1
№
18
Назва деталі
Сферична шайба
Заводський номер
9328.002721.064
Кількість на модель
2
№
19
Назва деталі
Конічне зубчасте колесо
Заводський номер
9328.002723.060
Кількість на модель
2
№
20
Назва деталі
Зубчасте колесо
Заводський номер
9328.002723.056
Кількість на модель
2
№
21
Назва деталі
Склянка правого редуктора
Заводський номер
9328.002723.090
Кількість на модель
2
№
22
Назва деталі
Проміжна шестерня вала
Заводський номер
9328.002723.052
Кількість на модель
1
№
23
Назва деталі
Вихідна права шестерня валу
Заводський номер
9328.002723.054
Кількість на модель
1
№
24
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
4
№
25
Назва деталі
Гвинтова кришка
Заводський номер
9328.002723.064
Кількість на модель
3
№
26
Назва деталі
Конічна шестерня
Заводський номер
9328.002723.058
Кількість на модель
2
№
27
Назва деталі
Підшипник проміжного вала
Заводський номер
9328.002723.068-01
Кількість на модель
2
№
28
Назва деталі
Чека осей колодок
Заводський номер
5320-3501134
Кількість на модель
2
№
29
Назва деталі
Кришка корпусу
Заводський номер
9328.002723.028
Кількість на модель
2
№
30
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
1/03767/01
Кількість на модель
4
№
31
Назва деталі
Палець
Заводський номер
9328.002723.098
Кількість на модель
1
№
32
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
1
№
33
Назва деталі
Відкидна ручка
Заводський номер
9328.002721.086
Кількість на модель
1
№
34
Назва деталі
Пластина кронштейна
Заводський номер
9328.002721.082
Кількість на модель
4
№
35
Назва деталі
Ребро
Заводський номер
9328.002721.084
Кількість на модель
4
№
36
Назва деталі
Роз'ємний шплінт 2х15
Заводський номер
1/07342/01
Кількість на модель
1
№
37
Назва деталі
Спецболт
Заводський номер
9328.002723.120
Кількість на модель
4
№
38
Назва деталі
Пружинна шайба
Заводський номер
1/05173/70
Кількість на модель
4
№
39
Назва деталі
Підшипник вхідного вала
Заводський номер
9328.002723.070-01
Кількість на модель
2
№
40
Назва деталі
Відхильна планка
Заводський номер
9328.002723.104-10
Кількість на модель
2
№
41
Назва деталі
Плоска шайба 6х15х1
Заводський номер
1/26444/01
Кількість на модель
4
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Басамак | 9328.002721.150 | 2 | 2 | 1 | |||
| 2 | Внутрішнє кільце | 9328.002721.204 | 2 | 2 | 2 | |||
| 3 | Гвинт | 9328.002723.084 | 2 | 2 | 3 | |||
| 4 | Шарикопідшипник ГОСТ | 209 | 2 | 2 | 4 | |||
| 5 | Гумова прокладка | 9328.002721.202 | 2 | 2 | 5 | |||
| 6 | Шпонка 10х8х45 | Шпонка10х8х45 | 2 | 2 | 6 | |||
| 7 | Палець 12х38.018 | 9328.002721.068 | 2 | 2 | 7 | |||
| 8 | Пружинна шайба | 1/05170/70 | 4 | 4 | 8 | |||
| 9 | Нижня кінцева шайба | 9328.002721.066 | 4 | 4 | 9 | |||
| 10 | Висувна стійка | 9328.002721.100 | 2 | 2 | 10 | |||
| 11 | Болт M12-6gх25 | 201538 | 4 | 4 | 11 | |||
| 12 | Подшипник | 108 | 2 | 2 | 12 | |||
| 13 | Правий корпус | 93281.002721.050 | 1 | 1 | 13 | |||
| 14 | Підшипник ГОСТ | 106 | 2 | 2 | 14 | |||
| 15 | Верхня кінцева шайба | 93281.002721.060 | 2 | 2 | 15 | |||
| 16 | Гайка | 9328.002723.082 | 2 | 2 | 16 | |||
| 17 | Кільце СГ 37-24-5 | СГ37-24-5 | 2 | 2 | 17 | |||
| 18 | Вхідна права шестерня валу | 9328.002723.050 | 1 | 1 | 18 | |||
| 19 | Сферична шайба | 9328.002721.064 | 2 | 2 | 19 | |||
| 20 | Конічне зубчасте колесо | 9328.002723.060 | 2 | 2 | 20 | |||
| 21 | Зубчасте колесо | 9328.002723.056 | 2 | 2 | 21 | |||
| 22 | Склянка правого редуктора | 9328.002723.090 | 2 | 2 | 22 | |||
| 23 | Проміжна шестерня вала | 9328.002723.052 | 1 | 1 | 23 | |||
| 24 | Вихідна права шестерня валу | 9328.002723.054 | 1 | 1 | 24 | |||
| 25 | Болт M8-6gх20 | 201456 | 4 | 4 | 25 | |||
| 26 | Гвинтова кришка | 9328.002723.064 | 3 | 3 | 26 | |||
| 27 | Конічна шестерня | 9328.002723.058 | 2 | 2 | 27 | |||
| 28 | Підшипник проміжного вала | 9328.002723.068-01 | 2 | 2 | 28 | |||
| 29 | Чека осей колодок | 5320-3501134 | 2 | 2 | 29 | |||
| 30 | Кришка корпусу | 9328.002723.028 | 2 | 2 | 30 | |||
| 31 | Гвинт М166х__NT__2__ | 1/03767/01 | 4 | 4 | 31 | |||
| 32 | Палець | 9328.002723.098 | 1 | 1 | 32 | |||
| 33 | Плоска шайба 8х17 | 1/05196/01 | 1 | 1 | 33 | |||
| 34 | Відкидна ручка | 9328.002721.086 | 1 | 1 | 34 | |||
| 35 | Пластина кронштейна | 9328.002721.082 | 4 | 4 | 35 | |||
| 36 | Ребро | 9328.002721.084 | 4 | 4 | 36 | |||
| 37 | Роз'ємний шплінт 2х15 | 1/07342/01 | 1 | 1 | 37 | |||
| 38 | Спецболт | 9328.002723.120 | 4 | 4 | 38 | |||
| 39 | Пружинна шайба | 1/05173/70 | 4 | 4 | 39 | |||
| 40 | Підшипник вхідного вала | 9328.002723.070-01 | 2 | 2 | 40 | |||
| 41 | Відхильна планка | 9328.002723.104-10 | 2 | 2 | 41 | |||
| 42 | Плоска шайба 6х15х1 | 1/26444/01 | 4 | 4 | 42 |
