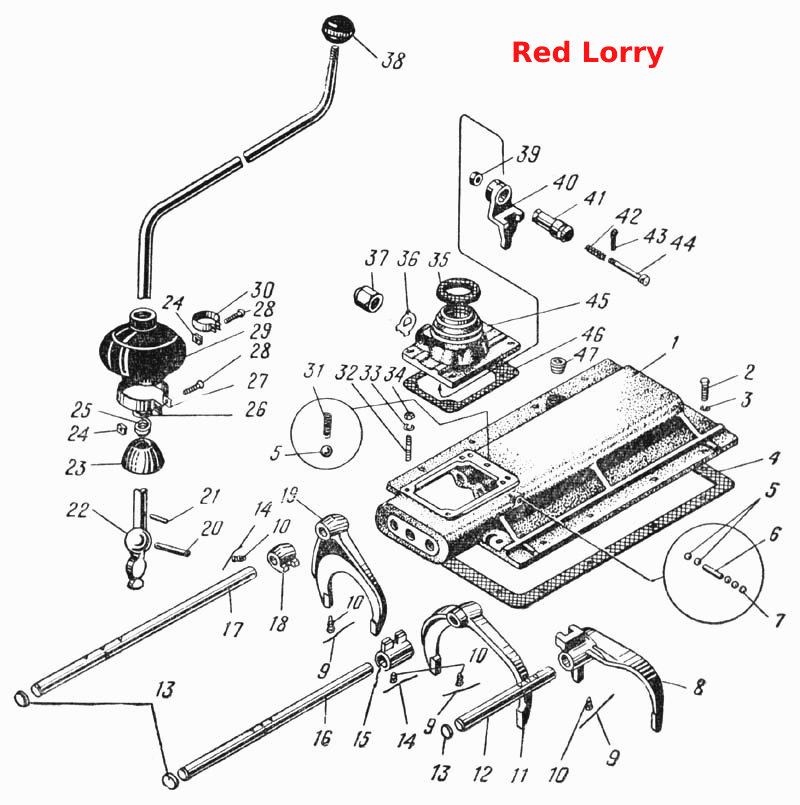

Механізм перемикання передач (рис. 43)
100%
Назва деталі
Верхня кришка коробки передач у зборі з вилками
Заводський номер
214-1702010-А
Кількість на модель
1
№
Назва деталі
Верхня кришка коробки передач у зборі з важелем
Заводський номер
204У-1702000-Б
Кількість на модель
1
№
Назва деталі
Різьбова пробка
Заводський номер
14-0110
Кількість на модель
№
Назва деталі
Важіль перемикання передач з опорою в зборі
Заводський номер
204У-1702114-Б
Кількість на модель
1
№
Назва деталі
Шплінт 2,5х20
Заводський номер
258025-П
Кількість на модель
№
Назва деталі
Стуцер Суфлер
Заводський номер
14-019
Кількість на модель
№
Назва деталі
Верхня кришка коробки передач
Заводський номер
200-1702015-В3
Кількість на модель
1
№
1
Назва деталі
Болт M10-6gх25
Заводський номер
201497-П29
Кількість на модель
12
№
2
Назва деталі
Шайба 37.001.115-75 від ОСТ __NT__2__10
Заводський номер
252136-П2
Кількість на модель
12
№
3
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Прокладка верхньої кришки коробки передач
Заводський номер
200-1702014
Кількість на модель
1
№
4
Назва деталі
Кулька діаметром 9,525 мм для фіксатора штоків вилки перемикання передач
Заводський номер
Шарик диаметром 9,525мм замка штоков вил
Кількість на модель
3
№
5
Назва деталі
Штифт замка штоків вилки перемикання передач
Заводський номер
200-1702087
Кількість на модель
1
№
6
Назва деталі
Заглушка 12, 5
Заводський номер
260303-П15
Кількість на модель
1
№
7
Назва деталі
Важіль перемикання четвертої та п'ятої передач
Заводський номер
214-1702033
Кількість на модель
1
№
8
Назва деталі
Шплінт-дріт 1,2х225
Заводський номер
258255-П
Кількість на модель
3
№
9
Назва деталі
Гвинт для кріплення важеля перемикання передач
Заводський номер
200-1702025
Кількість на модель
3
№
10
Назва деталі
Пружина
Заводський номер
200-1702027
Кількість на модель
1
№
11
Назва деталі
Шток вилки перемикання четвертої та п'ятої передач
Заводський номер
200-1702074-А
Кількість на модель
1
№
12
Назва деталі
Заглушка
Заводський номер
260308-П15
Кількість на модель
3
№
13
Назва деталі
Шплінт 1,2х150 ОСТ 37.001.172-92
Заводський номер
258252-П
Кількість на модель
2
№
14
Назва деталі
Головка штока вилки перемикання другої та третьої передач
Заводський номер
214-1702028
Кількість на модель
1
№
15
Назва деталі
Шток вилки перемикання другої та третьої передач
Заводський номер
200-1702064-А
Кількість на модель
1
№
16
Назва деталі
Шток важеля перемикання першої передачі та заднього ходу
Заводський номер
200-1702060-А2
Кількість на модель
1
№
17
Назва деталі
Головка штока вилки перемикання першої передачі та заднього ходу
Заводський номер
200-1702053-А
Кількість на модель
1
№
18
Назва деталі
Важіль перемикання першої передачі та заднього ходу
Заводський номер
200-1702024
Кількість на модель
1
№
19
Назва деталі
Штифт опори важеля перемикання передач
Заводський номер
200-1702128
Кількість на модель
1
№
20
Назва деталі
Штифт 4х27
Заводський номер
313408-П29
Кількість на модель
1
№
21
Назва деталі
Важіль перемикання передач у зборі з наконечником
Заводський номер
204У-1702118-Б
Кількість на модель
1
№
22
Назва деталі
Кришка опори важеля перемикання передач
Заводський номер
200-1702123
Кількість на модель
1
№
23
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
2
№
24
Назва деталі
Пружина важеля перемикання передач
Заводський номер
200-1702130
Кількість на модель
1
№
25
Назва деталі
Шайба пружини
Заводський номер
200-1702131-А
Кількість на модель
1
№
26
Назва деталі
Хомут
Заводський номер
288026-П29
Кількість на модель
1
№
27
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
2
№
28
Назва деталі
Захисний ковпак опори важеля перемикання передач
Заводський номер
204У-1702133-Б
Кількість на модель
1
№
29
Назва деталі
Хомут шланга
Заводський номер
288007-П29
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
200-1702106
Кількість на модель
3
№
31
Назва деталі
Шпилька М10х1х22 для кріплення картера зчеплення до блоку
Заводський номер
216257-П2
Кількість на модель
4
№
32
Назва деталі
Гайка
Заводський номер
250513-П2
Кількість на модель
4
№
34
Назва деталі
Ущільнювальне кільце кришки
Заводський номер
200-1702124
Кількість на модель
1
№
35
Назва деталі
Диск 22, 5
Заводський номер
312507-П29
Кількість на модель
1
№
36
Назва деталі
Гайка М22х1, 5
Заводський номер
312102-П29
Кількість на модель
1
№
37
Назва деталі
Рукоятка важеля перемикання передач у зборі
Заводський номер
200-1702159
Кількість на модель
1
№
38
Назва деталі
Гайка М8х1 запобіжника
Заводський номер
311708-П
Кількість на модель
1
№
39
Назва деталі
Важіль перемикання першої передачі та заднього ходу
Заводський номер
214-1702125
Кількість на модель
1
№
40
Назва деталі
Ось перемикання
Заводський номер
214-1702126
Кількість на модель
1
№
41
Назва деталі
Запобіжна пружина
Заводський номер
214-1702127
Кількість на модель
1
№
42
Назва деталі
Шплінт
Заводський номер
258013-П
Кількість на модель
1
№
43
Назва деталі
Запобіжник увімкнення першої передачі та заднього ходу
Заводський номер
214-1702129
Кількість на модель
1
№
44
Назва деталі
Опора важеля перемикання передач
Заводський номер
204У-1702121
Кількість на модель
1
№
45
Назва деталі
Прокладка опори важеля перемикання передач
Заводський номер
200-1702122
Кількість на модель
1
№
46
Назва деталі
Заглушка «К1,1/4»
Заводський номер
262522-П
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Верхня кришка коробки передач у зборі з вилками | 214-1702010-А | 1 | 1 | |||||||||||||||||||||||
| Верхня кришка коробки передач у зборі з важелем | 204У-1702000-Б | 1 | 1 | |||||||||||||||||||||||
| Різьбова пробка | 14-0110 | |||||||||||||||||||||||||
| Важіль перемикання передач з опорою в зборі | 204У-1702114-Б | 1 | 1 | |||||||||||||||||||||||
| Шплінт 2,5х20 | 258025-П | |||||||||||||||||||||||||
| Стуцер Суфлер | 14-019 | |||||||||||||||||||||||||
| 1 | Верхня кришка коробки передач | 200-1702015-В3 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Болт M10-6gх25 | 201497-П29 | 12 | 12 | 2 | |||||||||||||||||||||
| 3 | Шайба 37.001.115-75 від ОСТ __NT__2__10 | 252136-П2 | 12 | 12 | 3 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 4 | Прокладка верхньої кришки коробки передач | 200-1702014 | 1 | 1 | 4 | |||||||||||||||||||||
| 5 | Кулька діаметром 9,525 мм для фіксатора штоків вилки перемикання передач | Шарик диаметром 9,525мм замка штоков вил | 3 | 3 | 5 | |||||||||||||||||||||
| 6 | Штифт замка штоків вилки перемикання передач | 200-1702087 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Заглушка 12, 5 | 260303-П15 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Важіль перемикання четвертої та п'ятої передач | 214-1702033 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Шплінт-дріт 1,2х225 | 258255-П | 3 | 3 | 9 | |||||||||||||||||||||
| 10 | Гвинт для кріплення важеля перемикання передач | 200-1702025 | 3 | 3 | 10 | |||||||||||||||||||||
| 11 | Пружина | 200-1702027 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Шток вилки перемикання четвертої та п'ятої передач | 200-1702074-А | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Заглушка | 260308-П15 | 3 | 3 | 13 | |||||||||||||||||||||
| 14 | Шплінт 1,2х150 ОСТ 37.001.172-92 | 258252-П | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Головка штока вилки перемикання другої та третьої передач | 214-1702028 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Шток вилки перемикання другої та третьої передач | 200-1702064-А | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Шток важеля перемикання першої передачі та заднього ходу | 200-1702060-А2 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Головка штока вилки перемикання першої передачі та заднього ходу | 200-1702053-А | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Важіль перемикання першої передачі та заднього ходу | 200-1702024 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Штифт опори важеля перемикання передач | 200-1702128 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Штифт 4х27 | 313408-П29 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Важіль перемикання передач у зборі з наконечником | 204У-1702118-Б | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Кришка опори важеля перемикання передач | 200-1702123 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Гайка М5х0, 8 | 251084-П8 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Пружина важеля перемикання передач | 200-1702130 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Шайба пружини | 200-1702131-А | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Хомут | 288026-П29 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Гвинт М305х__NT__2__ | 220086-П29 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Захисний ковпак опори важеля перемикання передач | 204У-1702133-Б | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Хомут шланга | 288007-П29 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Пружина | 200-1702106 | 3 | 3 | 31 | |||||||||||||||||||||
| 32 | Шпилька М10х1х22 для кріплення картера зчеплення до блоку | 216257-П2 | 4 | 4 | 32 | |||||||||||||||||||||
| 34 | Гайка | 250513-П2 | 4 | 4 | 34 | |||||||||||||||||||||
| 35 | Ущільнювальне кільце кришки | 200-1702124 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Диск 22, 5 | 312507-П29 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Гайка М22х1, 5 | 312102-П29 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Рукоятка важеля перемикання передач у зборі | 200-1702159 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Гайка М8х1 запобіжника | 311708-П | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Важіль перемикання першої передачі та заднього ходу | 214-1702125 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Ось перемикання | 214-1702126 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Запобіжна пружина | 214-1702127 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Шплінт | 258013-П | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Запобіжник увімкнення першої передачі та заднього ходу | 214-1702129 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Опора важеля перемикання передач | 204У-1702121 | 1 | 1 | 45 | |||||||||||||||||||||
| 46 | Прокладка опори важеля перемикання передач | 200-1702122 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Заглушка «К1,1/4» | 262522-П | 1 | 1 | 47 | |||||||||||||||||||||
