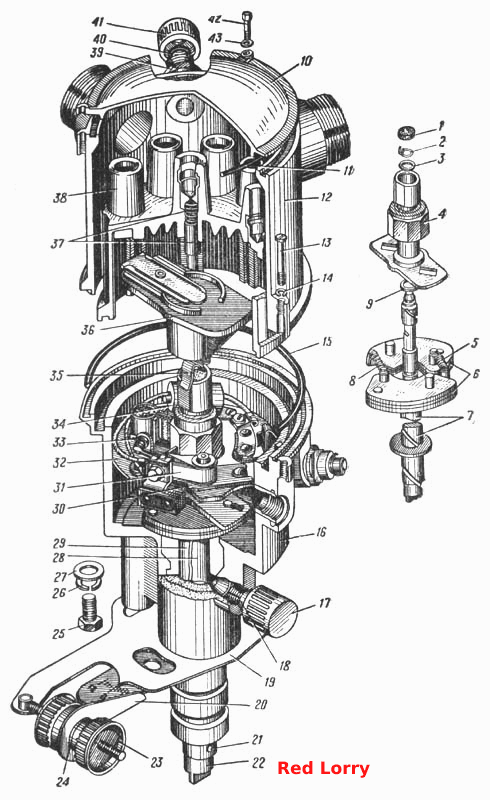

Розподільник Р102 (рис. 111)
100%
Назва деталі
Втулка низьковольтного виводу
Заводський номер
Р102-3706050
Кількість на модель
1
№
Назва деталі
Гайка низьковольтного виводу
Заводський номер
Р102-3706001
Кількість на модель
1
№
Назва деталі
Важіль системи запалювання у зборі
Заводський номер
Р4-3706030-В
Кількість на модель
1
№
Назва деталі
Сальник
Заводський номер
Р10-7163
Кількість на модель
1
№
1
Назва деталі
Замок
Заводський номер
Р50-3706204
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
Н-1884-П29
Кількість на модель
1
№
3
Назва деталі
Втулка з кулачком і пластиною у зборі
Заводський номер
Р102-3706230
Кількість на модель
1
№
4
Назва деталі
Пружина відцентрового автомата
Заводський номер
СТ-7308
Кількість на модель
1
№
5
Назва деталі
Пружина відцентрового автомата
Заводський номер
Р4-3706240
Кількість на модель
1
№
6
Назва деталі
Валик у зборі
Заводський номер
Р102-3706210
Кількість на модель
1
№
7
Назва деталі
Пружина відцентрового автомата
Заводський номер
Р35-3706204
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
Н-1367-П29
Кількість на модель
1
№
9
Назва деталі
Кришка екрана
Заводський номер
Р102-3706041
Кількість на модель
1
№
10
Назва деталі
Ущільнювальне кільце кришки екрана
Заводський номер
Р102-005/7
Кількість на модель
1
№
11
Назва деталі
Екран у зборі
Заводський номер
Р102-3706700
Кількість на модель
1
№
12
Назва деталі
Гвинт для кріплення екрана до корпусу розподільника
Заводський номер
Н-1733-П21
Кількість на модель
3
№
13
Назва деталі
Пружинна шайба
Заводський номер
Н-1107-П7
Кількість на модель
3
№
14
Назва деталі
Ущільнювальне кільце екрана
Заводський номер
Р102-004/7
Кількість на модель
1
№
15
Назва деталі
Корпус розподільника у зборі
Заводський номер
Р102-3706100
Кількість на модель
1
№
16
Назва деталі
Кришка маслянки
Заводський номер
Р-8050-А
Кількість на модель
1
№
17
Назва деталі
Корпус маслянки у зборі
Заводський номер
Р34-3706110
Кількість на модель
1
№
18
Назва деталі
Верхня установча пластина у зборі
Заводський номер
Р4-3706050-В
Кількість на модель
1
№
19
Назва деталі
Нижня установча пластина
Заводський номер
Р4-3706031-В
Кількість на модель
1
№
20
Назва деталі
Заклепка муфти
Заводський номер
Н-1525-П21
Кількість на модель
1
№
21
Назва деталі
Муфта
Заводський номер
Р35-3706011
Кількість на модель
1
№
22
Назва деталі
Гайка
Заводський номер
Р20-3706055-А
Кількість на модель
2
№
23
Назва деталі
Спеціальна шайба
Заводський номер
Р20-3706056
Кількість на модель
2
№
24
Назва деталі
Болт кріплення важеля
Заводський номер
Н-1976-П21
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
Н-1388-П7
Кількість на модель
1
№
26
Назва деталі
Диск
Заводський номер
Н-1977-П21
Кількість на модель
1
№
27
Назва деталі
Валик із відцентровим автоматом у зборі
Заводський номер
Р102-3706200
Кількість на модель
1
№
28
Назва деталі
Втулка валика розподільника
Заводський номер
1-ИГ-579-А
Кількість на модель
2
№
29
Назва деталі
Контактна стійка у зборі
Заводський номер
Р4-3706370
Кількість на модель
1
№
30
Назва деталі
Важіль переривача в зборі
Заводський номер
Р4-3706330
Кількість на модель
1
№
31
Назва деталі
Пластина переривника з конденсатором у зборі
Заводський номер
Р102-3706300
Кількість на модель
1
№
32
Назва деталі
Контактна заклепка у зборі
Заводський номер
Р22-3706380
Кількість на модель
1
№
33
Назва деталі
Конденсатор у зборі
Заводський номер
Р13-3706400
Кількість на модель
1
№
34
Назва деталі
Пружина бігунка
Заводський номер
Р4-3706024
Кількість на модель
1
№
35
Назва деталі
Бігунок у зборі
Заводський номер
Р4-3706020-В
Кількість на модель
1
№
36
Назва деталі
Вугілля комбіноване з пружиною в зборі
Заводський номер
Р41-3706510-Б
Кількість на модель
1
№
37
Назва деталі
Кришка розподільника у зборі
Заводський номер
Р102-3706500
Кількість на модель
1
№
38
Назва деталі
Затискна гайка
Заводський номер
65-3705009
Кількість на модель
1
№
39
Назва деталі
Ущільнювальне кільце
Заводський номер
Р102-003/7
Кількість на модель
3
№
40
Назва деталі
Спеціальна гайка
Заводський номер
Р102-3706006
Кількість на модель
1
№
41
Назва деталі
Гвинт кріплення кришки
Заводський номер
Н-1732-П21
Кількість на модель
3
№
42
Назва деталі
Пружинна шайба
Заводський номер
Н-1493-П7
Кількість на модель
3
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка низьковольтного виводу | Р102-3706050 | 1 | 1 | |||||
| Гайка низьковольтного виводу | Р102-3706001 | 1 | 1 | |||||
| Важіль системи запалювання у зборі | Р4-3706030-В | 1 | 1 | |||||
| 1 | Сальник | Р10-7163 | 1 | 1 | 1 | |||
| 2 | Замок | Р50-3706204 | 1 | 1 | 2 | |||
| 3 | Диск | Н-1884-П29 | 1 | 1 | 3 | |||
| 4 | Втулка з кулачком і пластиною у зборі | Р102-3706230 | 1 | 1 | 4 | |||
| 5 | Пружина відцентрового автомата | СТ-7308 | 1 | 1 | 5 | |||
| 6 | Пружина відцентрового автомата | Р4-3706240 | 1 | 1 | 6 | |||
| 7 | Валик у зборі | Р102-3706210 | 1 | 1 | 7 | |||
| 8 | Пружина відцентрового автомата | Р35-3706204 | 1 | 1 | 8 | |||
| 9 | Диск | Н-1367-П29 | 1 | 1 | 9 | |||
| 10 | Кришка екрана | Р102-3706041 | 1 | 1 | 10 | |||
| 11 | Ущільнювальне кільце кришки екрана | Р102-005/7 | 1 | 1 | 11 | |||
| 12 | Екран у зборі | Р102-3706700 | 1 | 1 | 12 | |||
| 13 | Гвинт для кріплення екрана до корпусу розподільника | Н-1733-П21 | 3 | 3 | 13 | |||
| 14 | Пружинна шайба | Н-1107-П7 | 3 | 3 | 14 | |||
| 15 | Ущільнювальне кільце екрана | Р102-004/7 | 1 | 1 | 15 | |||
| 16 | Корпус розподільника у зборі | Р102-3706100 | 1 | 1 | 16 | |||
| 17 | Кришка маслянки | Р-8050-А | 1 | 1 | 17 | |||
| 18 | Корпус маслянки у зборі | Р34-3706110 | 1 | 1 | 18 | |||
| 19 | Верхня установча пластина у зборі | Р4-3706050-В | 1 | 1 | 19 | |||
| 20 | Нижня установча пластина | Р4-3706031-В | 1 | 1 | 20 | |||
| 21 | Заклепка муфти | Н-1525-П21 | 1 | 1 | 21 | |||
| 22 | Муфта | Р35-3706011 | 1 | 1 | 22 | |||
| 23 | Гайка | Р20-3706055-А | 2 | 2 | 23 | |||
| 24 | Спеціальна шайба | Р20-3706056 | 2 | 2 | 24 | |||
| 25 | Болт кріплення важеля | Н-1976-П21 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | Н-1388-П7 | 1 | 1 | 26 | |||
| 27 | Диск | Н-1977-П21 | 1 | 1 | 27 | |||
| 28 | Валик із відцентровим автоматом у зборі | Р102-3706200 | 1 | 1 | 28 | |||
| 29 | Втулка валика розподільника | 1-ИГ-579-А | 2 | 2 | 29 | |||
| 30 | Контактна стійка у зборі | Р4-3706370 | 1 | 1 | 30 | |||
| 31 | Важіль переривача в зборі | Р4-3706330 | 1 | 1 | 31 | |||
| 32 | Пластина переривника з конденсатором у зборі | Р102-3706300 | 1 | 1 | 32 | |||
| 33 | Контактна заклепка у зборі | Р22-3706380 | 1 | 1 | 33 | |||
| 34 | Конденсатор у зборі | Р13-3706400 | 1 | 1 | 34 | |||
| 35 | Пружина бігунка | Р4-3706024 | 1 | 1 | 35 | |||
| 36 | Бігунок у зборі | Р4-3706020-В | 1 | 1 | 36 | |||
| 37 | Вугілля комбіноване з пружиною в зборі | Р41-3706510-Б | 1 | 1 | 37 | |||
| 38 | Кришка розподільника у зборі | Р102-3706500 | 1 | 1 | 38 | |||
| 39 | Затискна гайка | 65-3705009 | 1 | 1 | 39 | |||
| 40 | Ущільнювальне кільце | Р102-003/7 | 3 | 3 | 40 | |||
| 41 | Спеціальна гайка | Р102-3706006 | 1 | 1 | 41 | |||
| 42 | Гвинт кріплення кришки | Н-1732-П21 | 3 | 3 | 42 | |||
| 43 | Пружинна шайба | Н-1493-П7 | 3 | 3 | 43 |
