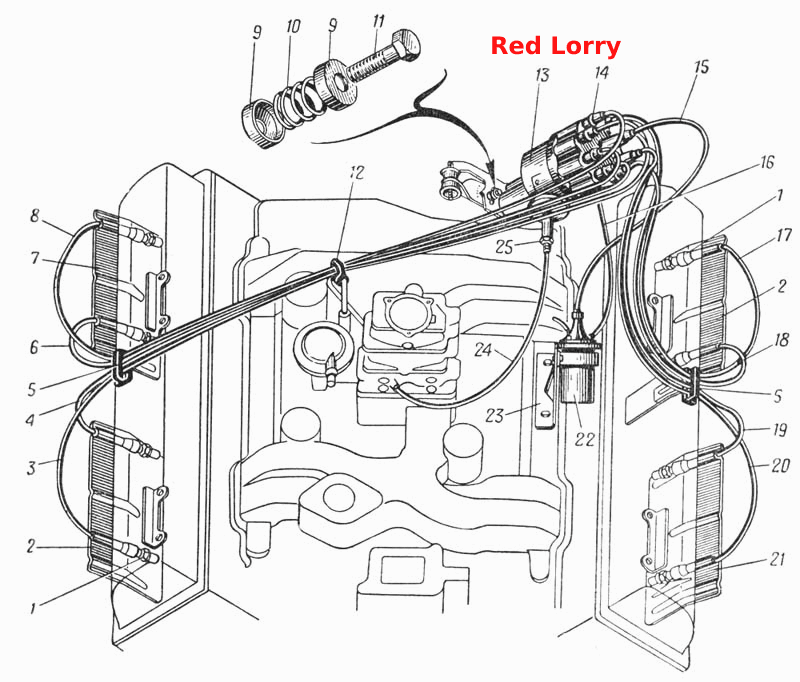

Схема запалювання автомобіля «Урал-377» (рис. 114)
100%
Назва деталі
Свічка запалювання типу А15-В у зборі
Заводський номер
130-3707010
Кількість на модель
№
1
Назва деталі
Передній правий і задній лівий щиток свічки в зборі
Заводський номер
130-3707060
Кількість на модель
№
2
Назва деталі
Провід до свічки першого циліндра в зборі
Заводський номер
130-3707090-А
Кількість на модель
№
3
Назва деталі
Провід до свічки другого циліндра у зборі
Заводський номер
130-3707095-А
Кількість на модель
№
4
Назва деталі
Тримач проводів свічок запалювання на кришці головки блоку циліндрів
Заводський номер
130-3707071
Кількість на модель
№
5
Назва деталі
Провід до свічки третього циліндра у зборі
Заводський номер
130-3707100-А
Кількість на модель
№
6
Назва деталі
Задній правий щиток свічки у зборі
Заводський номер
130-3707064
Кількість на модель
№
7
Назва деталі
Провід до свічки четвертого циліндра у зборі
Заводський номер
130-3707105-А
Кількість на модель
№
8
Назва деталі
Чашкоподібна шайба
Заводський номер
305636-П8
Кількість на модель
4
№
9
Назва деталі
Пружина контакту з "массой" кнопки сигналу
Заводський номер
120-3721040
Кількість на модель
2
№
10
Назва деталі
Болт кріплення розподільника
Заводський номер
301197-П8
Кількість на модель
2
№
11
Назва деталі
Тримач проводів свічок запалювання на трубці вентиляції картера двигуна
Заводський номер
130-3707201
Кількість на модель
№
12
Назва деталі
Розподільник типу Р4-В2 у зборі
Заводський номер
130-3706010
Кількість на модель
№
13
Назва деталі
Захисний ковпачок для високовольтного кабелю
Заводський номер
110-3707148
Кількість на модель
№
14
Назва деталі
Провід високої напруги від котушки запалювання до розподільника в зборі
Заводський номер
375Я4-3707150
Кількість на модель
№
15
Назва деталі
Провід низької напруги від котушки запалювання до розподільника в зборі
Заводський номер
120-3724140-Б
Кількість на модель
№
16
Назва деталі
Провід до свічки п'ятого циліндра в зборі
Заводський номер
130-3707110-А
Кількість на модель
№
17
Назва деталі
Провід до свічки шостого циліндра у зборі
Заводський номер
130-3707115-А
Кількість на модель
№
18
Назва деталі
Провід до свічки сьомого циліндра у зборі
Заводський номер
130-3707120-А
Кількість на модель
№
19
Назва деталі
Провід до свічки восьмого циліндра у зборі
Заводський номер
130-3707125-А
Кількість на модель
№
20
Назва деталі
Передній лівий щиток свічки у зборі
Заводський номер
131-3707061
Кількість на модель
№
21
Назва деталі
Котушка запалювання типу Б13, масляна, у зборі
Заводський номер
130-3705010
Кількість на модель
№
22
Назва деталі
Кронштейн котушки запалювання
Заводський номер
375-3705013
Кількість на модель
1
№
23
Назва деталі
Трубка від розподільника до карбюратора у зборі
Заводський номер
120-3706315
Кількість на модель
№
24
Назва деталі
Штуцер до розподільника та карбюратора
Заводський номер
300169-П8
Кількість на модель
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Свічка запалювання типу А15-В у зборі | 130-3707010 | 1 | |||||
| 2 | Передній правий і задній лівий щиток свічки в зборі | 130-3707060 | 2 | |||||
| 3 | Провід до свічки першого циліндра в зборі | 130-3707090-А | 3 | |||||
| 4 | Провід до свічки другого циліндра у зборі | 130-3707095-А | 4 | |||||
| 5 | Тримач проводів свічок запалювання на кришці головки блоку циліндрів | 130-3707071 | 5 | |||||
| 6 | Провід до свічки третього циліндра у зборі | 130-3707100-А | 6 | |||||
| 7 | Задній правий щиток свічки у зборі | 130-3707064 | 7 | |||||
| 8 | Провід до свічки четвертого циліндра у зборі | 130-3707105-А | 8 | |||||
| 9 | Чашкоподібна шайба | 305636-П8 | 4 | 4 | 9 | |||
| 10 | Пружина контакту з "массой" кнопки сигналу | 120-3721040 | 2 | 2 | 10 | |||
| 11 | Болт кріплення розподільника | 301197-П8 | 2 | 2 | 11 | |||
| 12 | Тримач проводів свічок запалювання на трубці вентиляції картера двигуна | 130-3707201 | 12 | |||||
| 13 | Розподільник типу Р4-В2 у зборі | 130-3706010 | 13 | |||||
| 14 | Захисний ковпачок для високовольтного кабелю | 110-3707148 | 14 | |||||
| 15 | Провід високої напруги від котушки запалювання до розподільника в зборі | 375Я4-3707150 | 15 | |||||
| 16 | Провід низької напруги від котушки запалювання до розподільника в зборі | 120-3724140-Б | 16 | |||||
| 17 | Провід до свічки п'ятого циліндра в зборі | 130-3707110-А | 17 | |||||
| 18 | Провід до свічки шостого циліндра у зборі | 130-3707115-А | 18 | |||||
| 19 | Провід до свічки сьомого циліндра у зборі | 130-3707120-А | 19 | |||||
| 20 | Провід до свічки восьмого циліндра у зборі | 130-3707125-А | 20 | |||||
| 21 | Передній лівий щиток свічки у зборі | 131-3707061 | 21 | |||||
| 22 | Котушка запалювання типу Б13, масляна, у зборі | 130-3705010 | 22 | |||||
| 23 | Кронштейн котушки запалювання | 375-3705013 | 1 | 1 | 23 | |||
| 24 | Трубка від розподільника до карбюратора у зборі | 120-3706315 | 24 | |||||
| 25 | Штуцер до розподільника та карбюратора | 300169-П8 | 25 |
