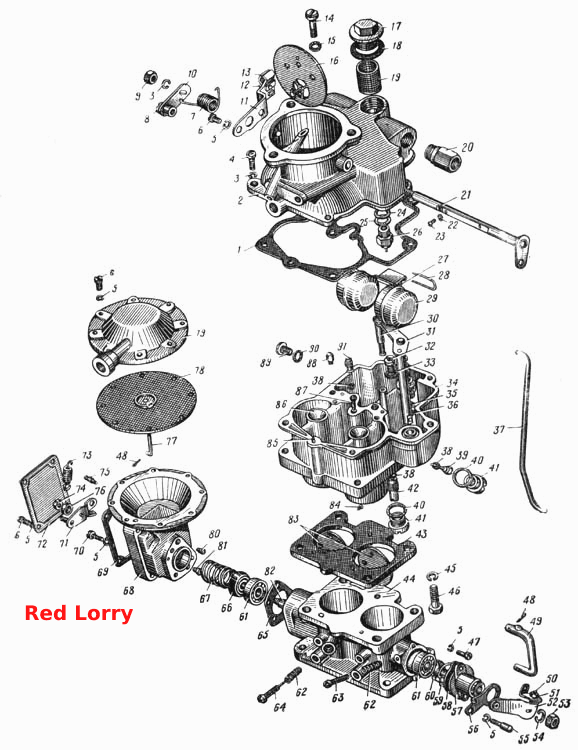

Карбюратор К89А (Рис. 25)
100%
Назва деталі
Гвинт кріплення кришки
Заводський номер
121-1107859
Кількість на модель
1
№
Назва деталі
Змішувальна камера у зборі
Заводський номер
375-1107500-В
Кількість на модель
1
№
Назва деталі
Корпус діафрагмового механізму обмежувача обертів колінчастого вала двигуна у зборі
Заводський номер
130-1107524
Кількість на модель
1
№
Назва деталі
Корпус поплавкової камери в зборі
Заводський номер
375-1107400-В
Кількість на модель
1
№
Назва деталі
Привід дросельних заслінок у зборі
Заводський номер
130-1107540-В
Кількість на модель
1
№
Назва деталі
Прокладка верхнього корпусу
Заводський номер
130-1107085
Кількість на модель
1
№
1
Назва деталі
Верхня частина корпусу
Заводський номер
130-1107322-Б
Кількість на модель
1
№
2
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
1
№
3
Назва деталі
Гвинт М6х16 для кріплення розподільника до двигуна
Заводський номер
222525-П8
Кількість на модель
6
№
4
Назва деталі
Пружинна шайба
Заводський номер
252153-П2
Кількість на модель
1
№
5
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
222498-П8
Кількість на модель
1
№
6
Назва деталі
Пружина валика
Заводський номер
121-1107260
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
301052-П8
Кількість на модель
1
№
8
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
1
№
9
Назва деталі
Важіль повітряної заслінки у зборі
Заводський номер
130-1107250
Кількість на модель
1
№
10
Назва деталі
Кронштейн троса повітряної заслінки
Заводський номер
121-1107270
Кількість на модель
1
№
11
Назва деталі
Болт затискача троса
Заводський номер
121-1107275
Кількість на модель
1
№
12
Назва деталі
Затискач троса
Заводський номер
121-1107274
Кількість на модель
1
№
13
Назва деталі
Гвинт каналу голчастого клапана
Заводський номер
121-1107447
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
11-1046
Кількість на модель
1
№
15
Назва деталі
Повітряна заслінка з клапаном у зборі
Заводський номер
130-1107230-В
Кількість на модель
1
№
16
Назва деталі
Засмічення фільтра подачі палива
Заводський номер
К80-1107342
Кількість на модель
1
№
17
Назва деталі
Прокладка фільтра подачі палива
Заводський номер
К80-1107343
Кількість на модель
1
№
18
Назва деталі
Сітка фільтра подачі палива
Заводський номер
К80-1107341-Б
Кількість на модель
1
№
19
Назва деталі
Штуцер
Заводський номер
300304-П8
Кількість на модель
1
№
20
Назва деталі
Валик повітряної заслінки у зборі
Заводський номер
130-1107240-В
Кількість на модель
1
№
21
Назва деталі
Пружинна шайба
Заводський номер
252132-П27
Кількість на модель
2
№
22
Назва деталі
Гвинт М4Х8 захисної муфти поздовжньої рульової тяги
Заводський номер
220050-П8
Кількість на модель
2
№
23
Назва деталі
Прокладка клапана подачі палива
Заводський номер
120Д-1107247
Кількість на модель
№
24
Назва деталі
Прокладка
Заводський номер
110-1106021
Кількість на модель
№
25
Назва деталі
Клапан подачі палива у зборі
Заводський номер
375-1107330
Кількість на модель
1
№
26
Назва деталі
Пружина
Заводський номер
121-1107605
Кількість на модель
1
№
27
Назва деталі
Вісь важеля поплавка
Заводський номер
121-1107627
Кількість на модель
1
№
28
Назва деталі
Поплавок із важелем у зборі
Заводський номер
121-1107600-А
Кількість на модель
1
№
29
Назва деталі
Штовхач економайзера
Заводський номер
130-1107208-Б
Кількість на модель
1
№
30
Назва деталі
Поршень насоса в зборі
Заводський номер
130-1107120-Б
Кількість на модель
1
№
31
Назва деталі
Головний жиклер
Заводський номер
375-1107444-Б
Кількість на модель
2
№
32
Назва деталі
Прокладка
Заводський номер
К80-1107447-А
Кількість на модель
2
№
33
Назва деталі
Корпус поплавкової камери
Заводський номер
375-1107422-В
Кількість на модель
1
№
34
Назва деталі
Запірне кільце клапана
Заводський номер
121-1107441
Кількість на модель
1
№
35
Назва деталі
Кульковий впускний клапан насоса прискорення
Заводський номер
121-1107428
Кількість на модель
1
№
36
Назва деталі
Тяга важеля з'єднання
Заводський номер
130-1107554
Кількість на модель
1
№
37
Назва деталі
Монтаж механічного економайзера та жиклера холостого ходу
Заводський номер
110-1107073
Кількість на модель
2
№
38
Назва деталі
Жиклер на повній потужності
Заводський номер
130-1107442-Б
Кількість на модель
2
№
39
Назва деталі
Ущільнювальна прокладка для пробок
Заводський номер
130-1107184
Кількість на модель
1
№
40
Назва деталі
Засмічення каналу жиклера на повній потужності
Заводський номер
121-1107214-А
Кількість на модель
2
№
41
Назва деталі
Механічний економайзер у зборі
Заводський номер
375-1107210-А
Кількість на модель
1
№
42
Назва деталі
Прокладка корпусу змішувальної камери
Заводський номер
130-1107089
Кількість на модель
1
№
43
Назва деталі
Корпус змішувальної камери
Заводський номер
375-1107507-Б
Кількість на модель
1
№
44
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
4
№
45
Назва деталі
Болт кріплення змішувальної камери
Заводський номер
121-1107042
Кількість на модель
4
№
46
Назва деталі
Гвинт
Заводський номер
220077-П8
Кількість на модель
1
№
47
Назва деталі
Шплінт
Заводський номер
258000-П29
Кількість на модель
1
№
48
Назва деталі
Тяга насоса прискорення
Заводський номер
130-1107142-В
Кількість на модель
1
№
49
Назва деталі
Гвинт М5х12 регулювальний
Заводський номер
402011-П29
Кількість на модель
1
№
50
Назва деталі
Гайка М5
Заводський номер
250464-П8
Кількість на модель
1
№
51
Назва деталі
Важіль приводу
Заводський номер
130-1107541-В
Кількість на модель
1
№
52
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
1
№
53
Назва деталі
Гвинт упору важеля приводу
Заводський номер
130-1107578
Кількість на модель
1
№
55
Назва деталі
Важіль з'єднання дросельних заслінок
Заводський номер
130-1107553
Кількість на модель
1
№
56
Назва деталі
Корпус приводу дросельних заслінок
Заводський номер
130-1107533-Б2
Кількість на модель
1
№
57
Назва деталі
Прокладка корпусу приводу дросельних заслінок карбюратора
Заводський номер
130-1107502
Кількість на модель
1
№
58
Назва деталі
Кільце підшипника замкового типу
Заводський номер
130-1107503
Кількість на модель
1
№
59
Назва деталі
Валик приводу
Заводський номер
130-1107547-А
Кількість на модель
1
№
60
Назва деталі
Однорядний радіальний кульковий підшипник із захисною шайбою 25х62х17 згідно з ГОСТ № 60018
Заводський номер
130-1107814-Б2
Кількість на модель
2
№
61
Назва деталі
Пружина регулювальних голок і гвинта
Заводський номер
130-1107436
Кількість на модель
3
№
62
Назва деталі
Болт М5 регулювальний
Заводський номер
301495-П29
Кількість на модель
1
№
63
Назва деталі
Регулювальна голка холостого ходу
Заводський номер
121-1107434-Б
Кількість на модель
2
№
64
Назва деталі
Прокладка корпусу діафрагмового механізму
Заводський номер
130-1107501
Кількість на модель
1
№
65
Назва деталі
Ущільнювальна манжета
Заводський номер
130-1107506-Б
Кількість на модель
1
№
66
Назва деталі
Пружина
Заводський номер
130-1107508
Кількість на модель
1
№
67
Назва деталі
Корпус діафрагмового механізму
Заводський номер
130-1107523
Кількість на модель
1
№
68
Назва деталі
Прокладка кришки обмежувача обертів
Заводський номер
130-1107589
Кількість на модель
1
№
69
Назва деталі
Гвинт
Заводський номер
222501-П8
Кількість на модель
3
№
70
Назва деталі
Важіль обмежувача обертів зі штифтом у зборі
Заводський номер
130-1107525
Кількість на модель
1
№
71
Назва деталі
Кришка обмежувача
Заводський номер
130-1107586
Кількість на модель
1
№
72
Назва деталі
Пружина обмежувача
Заводський номер
130-1107582
Кількість на модель
1
№
73
Назва деталі
Гвинт пружини
Заводський номер
130-1107596
Кількість на модель
1
№
75
Назва деталі
Шайба важеля
Заводський номер
130-1107581-Б
Кількість на модель
1
№
76
Назва деталі
Діафрагма з тягою в зборі
Заводський номер
130-1107515
Кількість на модель
1
№
77
Назва деталі
Диск діафрагми
Заводський номер
130-1107519
Кількість на модель
1
№
78
Назва деталі
Кришка діафрагмового механізму з направляючою втулкою у зборі
Заводський номер
130-1107505
Кількість на модель
1
№
79
Назва деталі
Вакуумний жиклер обмежувача
Заводський номер
130-1107537
Кількість на модель
1
№
80
Назва деталі
Повітряний жиклер обмежувача
Заводський номер
130-1107538
Кількість на модель
1
№
81
Назва деталі
Вісь дросельної заслінки з важелем у зборі
Заводський номер
375-1107509-Б
Кількість на модель
1
№
82
Назва деталі
Дросельна заслінка
Заводський номер
375-1107531-Б
Кількість на модель
2
№
83
Назва деталі
Гвинт М3*8
Заводський номер
222963-П29
Кількість на модель
4
№
84
Назва деталі
Штифт 4х8 установчий
Заводський номер
258387-П29
Кількість на модель
1
№
85
Назва деталі
Малий дифузор
Заводський номер
121-1107044
Кількість на модель
2
№
86
Назва деталі
Голка насоса прискорення
Заводський номер
110-1107221
Кількість на модель
1
№
87
Назва деталі
Повітряний жиклер
Заводський номер
375-1107445-Б
Кількість на модель
2
№
88
Назва деталі
Затор
Заводський номер
К80-1107076
Кількість на модель
1
№
89
Назва деталі
Прокладка
Заводський номер
110-1107177
Кількість на модель
1
№
90
Назва деталі
Жиклер холостого ходу
Заводський номер
375-1107409-Б
Кількість на модель
2
№
91
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гвинт кріплення кришки | 121-1107859 | 1 | 1 | |||||
| Змішувальна камера у зборі | 375-1107500-В | 1 | 1 | |||||
| Корпус діафрагмового механізму обмежувача обертів колінчастого вала двигуна у зборі | 130-1107524 | 1 | 1 | |||||
| Корпус поплавкової камери в зборі | 375-1107400-В | 1 | 1 | |||||
| Привід дросельних заслінок у зборі | 130-1107540-В | 1 | 1 | |||||
| 1 | Прокладка верхнього корпусу | 130-1107085 | 1 | 1 | 1 | |||
| 2 | Верхня частина корпусу | 130-1107322-Б | 1 | 1 | 2 | |||
| 3 | Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 1 | 1 | 3 | |||
| 4 | Гвинт М6х16 для кріплення розподільника до двигуна | 222525-П8 | 6 | 6 | 4 | |||
| 5 | Пружинна шайба | 252153-П2 | 1 | 1 | 5 | |||
| 6 | Гвинт М125х__NT__2__ | 222498-П8 | 1 | 1 | 6 | |||
| 7 | Пружина валика | 121-1107260 | 1 | 1 | 7 | |||
| 8 | гвинт | 301052-П8 | 1 | 1 | 8 | |||
| 9 | Гайка М6х1 | 250508-П8 | 1 | 1 | 9 | |||
| 10 | Важіль повітряної заслінки у зборі | 130-1107250 | 1 | 1 | 10 | |||
| 11 | Кронштейн троса повітряної заслінки | 121-1107270 | 1 | 1 | 11 | |||
| 12 | Болт затискача троса | 121-1107275 | 1 | 1 | 12 | |||
| 13 | Затискач троса | 121-1107274 | 1 | 1 | 13 | |||
| 14 | Гвинт каналу голчастого клапана | 121-1107447 | 1 | 1 | 14 | |||
| 15 | Прокладка | 11-1046 | 1 | 1 | 15 | |||
| 16 | Повітряна заслінка з клапаном у зборі | 130-1107230-В | 1 | 1 | 16 | |||
| 17 | Засмічення фільтра подачі палива | К80-1107342 | 1 | 1 | 17 | |||
| 18 | Прокладка фільтра подачі палива | К80-1107343 | 1 | 1 | 18 | |||
| 19 | Сітка фільтра подачі палива | К80-1107341-Б | 1 | 1 | 19 | |||
| 20 | Штуцер | 300304-П8 | 1 | 1 | 20 | |||
| 21 | Валик повітряної заслінки у зборі | 130-1107240-В | 1 | 1 | 21 | |||
| 22 | Пружинна шайба | 252132-П27 | 2 | 2 | 22 | |||
| 23 | Гвинт М4Х8 захисної муфти поздовжньої рульової тяги | 220050-П8 | 2 | 2 | 23 | |||
| 24 | Прокладка клапана подачі палива | 120Д-1107247 | 24 | |||||
| 25 | Прокладка | 110-1106021 | 25 | |||||
| 26 | Клапан подачі палива у зборі | 375-1107330 | 1 | 1 | 26 | |||
| 27 | Пружина | 121-1107605 | 1 | 1 | 27 | |||
| 28 | Вісь важеля поплавка | 121-1107627 | 1 | 1 | 28 | |||
| 29 | Поплавок із важелем у зборі | 121-1107600-А | 1 | 1 | 29 | |||
| 30 | Штовхач економайзера | 130-1107208-Б | 1 | 1 | 30 | |||
| 31 | Поршень насоса в зборі | 130-1107120-Б | 1 | 1 | 31 | |||
| 32 | Головний жиклер | 375-1107444-Б | 2 | 2 | 32 | |||
| 33 | Прокладка | К80-1107447-А | 2 | 2 | 33 | |||
| 34 | Корпус поплавкової камери | 375-1107422-В | 1 | 1 | 34 | |||
| 35 | Запірне кільце клапана | 121-1107441 | 1 | 1 | 35 | |||
| 36 | Кульковий впускний клапан насоса прискорення | 121-1107428 | 1 | 1 | 36 | |||
| 37 | Тяга важеля з'єднання | 130-1107554 | 1 | 1 | 37 | |||
| 38 | Монтаж механічного економайзера та жиклера холостого ходу | 110-1107073 | 2 | 2 | 38 | |||
| 39 | Жиклер на повній потужності | 130-1107442-Б | 2 | 2 | 39 | |||
| 40 | Ущільнювальна прокладка для пробок | 130-1107184 | 1 | 1 | 40 | |||
| 41 | Засмічення каналу жиклера на повній потужності | 121-1107214-А | 2 | 2 | 41 | |||
| 42 | Механічний економайзер у зборі | 375-1107210-А | 1 | 1 | 42 | |||
| 43 | Прокладка корпусу змішувальної камери | 130-1107089 | 1 | 1 | 43 | |||
| 44 | Корпус змішувальної камери | 375-1107507-Б | 1 | 1 | 44 | |||
| 45 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 4 | 4 | 45 | |||
| 46 | Болт кріплення змішувальної камери | 121-1107042 | 4 | 4 | 46 | |||
| 47 | Гвинт | 220077-П8 | 1 | 1 | 47 | |||
| 48 | Шплінт | 258000-П29 | 1 | 1 | 48 | |||
| 49 | Тяга насоса прискорення | 130-1107142-В | 1 | 1 | 49 | |||
| 50 | Гвинт М5х12 регулювальний | 402011-П29 | 1 | 1 | 50 | |||
| 51 | Гайка М5 | 250464-П8 | 1 | 1 | 51 | |||
| 52 | Важіль приводу | 130-1107541-В | 1 | 1 | 52 | |||
| 53 | Гайка М8х1 | 250510-П8 | 1 | 1 | 53 | |||
| 55 | Гвинт упору важеля приводу | 130-1107578 | 1 | 1 | 55 | |||
| 56 | Важіль з'єднання дросельних заслінок | 130-1107553 | 1 | 1 | 56 | |||
| 57 | Корпус приводу дросельних заслінок | 130-1107533-Б2 | 1 | 1 | 57 | |||
| 58 | Прокладка корпусу приводу дросельних заслінок карбюратора | 130-1107502 | 1 | 1 | 58 | |||
| 59 | Кільце підшипника замкового типу | 130-1107503 | 1 | 1 | 59 | |||
| 60 | Валик приводу | 130-1107547-А | 1 | 1 | 60 | |||
| 61 | Однорядний радіальний кульковий підшипник із захисною шайбою 25х62х17 згідно з ГОСТ № 60018 | 130-1107814-Б2 | 2 | 2 | 61 | |||
| 62 | Пружина регулювальних голок і гвинта | 130-1107436 | 3 | 3 | 62 | |||
| 63 | Болт М5 регулювальний | 301495-П29 | 1 | 1 | 63 | |||
| 64 | Регулювальна голка холостого ходу | 121-1107434-Б | 2 | 2 | 64 | |||
| 65 | Прокладка корпусу діафрагмового механізму | 130-1107501 | 1 | 1 | 65 | |||
| 66 | Ущільнювальна манжета | 130-1107506-Б | 1 | 1 | 66 | |||
| 67 | Пружина | 130-1107508 | 1 | 1 | 67 | |||
| 68 | Корпус діафрагмового механізму | 130-1107523 | 1 | 1 | 68 | |||
| 69 | Прокладка кришки обмежувача обертів | 130-1107589 | 1 | 1 | 69 | |||
| 70 | Гвинт | 222501-П8 | 3 | 3 | 70 | |||
| 71 | Важіль обмежувача обертів зі штифтом у зборі | 130-1107525 | 1 | 1 | 71 | |||
| 72 | Кришка обмежувача | 130-1107586 | 1 | 1 | 72 | |||
| 73 | Пружина обмежувача | 130-1107582 | 1 | 1 | 73 | |||
| 75 | Гвинт пружини | 130-1107596 | 1 | 1 | 75 | |||
| 76 | Шайба важеля | 130-1107581-Б | 1 | 1 | 76 | |||
| 77 | Діафрагма з тягою в зборі | 130-1107515 | 1 | 1 | 77 | |||
| 78 | Диск діафрагми | 130-1107519 | 1 | 1 | 78 | |||
| 79 | Кришка діафрагмового механізму з направляючою втулкою у зборі | 130-1107505 | 1 | 1 | 79 | |||
| 80 | Вакуумний жиклер обмежувача | 130-1107537 | 1 | 1 | 80 | |||
| 81 | Повітряний жиклер обмежувача | 130-1107538 | 1 | 1 | 81 | |||
| 82 | Вісь дросельної заслінки з важелем у зборі | 375-1107509-Б | 1 | 1 | 82 | |||
| 83 | Дросельна заслінка | 375-1107531-Б | 2 | 2 | 83 | |||
| 84 | Гвинт М3*8 | 222963-П29 | 4 | 4 | 84 | |||
| 85 | Штифт 4х8 установчий | 258387-П29 | 1 | 1 | 85 | |||
| 86 | Малий дифузор | 121-1107044 | 2 | 2 | 86 | |||
| 87 | Голка насоса прискорення | 110-1107221 | 1 | 1 | 87 | |||
| 88 | Повітряний жиклер | 375-1107445-Б | 2 | 2 | 88 | |||
| 89 | Затор | К80-1107076 | 1 | 1 | 89 | |||
| 90 | Прокладка | 110-1107177 | 1 | 1 | 90 | |||
| 91 | Жиклер холостого ходу | 375-1107409-Б | 2 | 2 | 91 |
