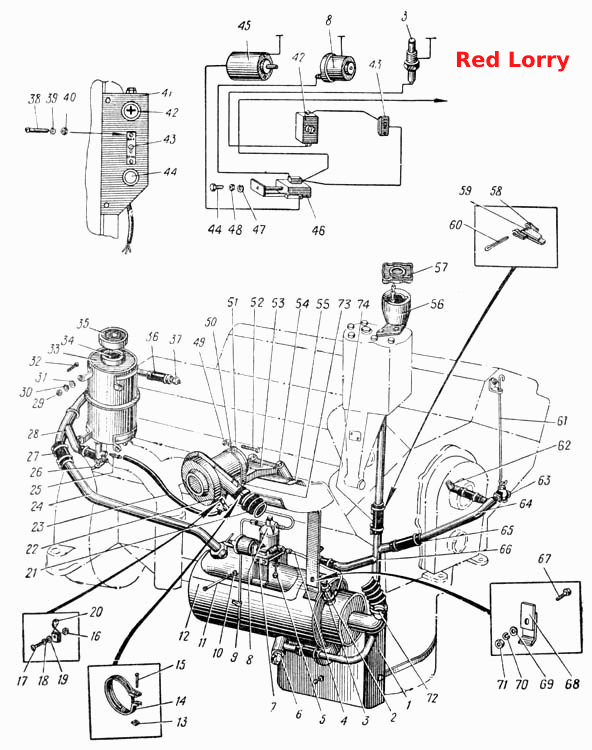

Схема системи попереднього прогрівання (рис. 17)
100%
Назва деталі
Шплінт 6,4х22
Заводський номер
337260-П29
Кількість на модель
2
№
Назва деталі
Котел пускового підігрівача в зборі з регулятором, краном, свічкою та паливними трубками
Заводський номер
П16Д-1015010
Кількість на модель
1
№
Назва деталі
Пусковий підігрівач типу П100 (комплект)
Заводський номер
П16Д-1015008
Кількість на модель
1
№
Назва деталі
Пряжка хомута
Заводський номер
339000-П29
Кількість на модель
2
№
Назва деталі
Пульт управління пусковим підігрівачем із приладами в зборі
Заводський номер
375-1015410
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
339390-П29
Кількість на модель
2
№
Назва деталі
Піддон системи обігріву масляного картера у зборі
Заводський номер
375-1015120-Б
Кількість на модель
1
№
1
Назва деталі
Притискна гайка свічки підігрівача
Заводський номер
ОВ65-0822
Кількість на модель
1
№
2
Назва деталі
Пальова свічка середня 65А
Заводський номер
015-1500
Кількість на модель
1
№
3
Назва деталі
Паливопровід у зборі
Заводський номер
П16Д-1015760
Кількість на модель
1
№
4
Назва деталі
Болт M6х9
Заводський номер
375-1015739
Кількість на модель
2
№
5
Назва деталі
Зливний кран у зборі
Заводський номер
353-1305010-А
Кількість на модель
1
№
6
Назва деталі
Накладка кронштейна регулятора у зборі
Заводський номер
П16Д-1015763
Кількість на модель
1
№
7
Назва деталі
Регулятор подачі палива з електромагнітним клапаном у зборі
Заводський номер
375-1015740-Б
Кількість на модель
1
№
8
Назва деталі
Зливний паливопровід у зборі
Заводський номер
П16-1015750
Кількість на модель
1
№
9
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
4
№
10
Назва деталі
Шпилька в зборі
Заводський номер
П100-3028
Кількість на модель
2
№
11
Назва деталі
Теплообмінник у зборі (котел)
Заводський номер
П16Д-1015012
Кількість на модель
1
№
12
Назва деталі
Гайка М5
Заводський номер
251084-П29
Кількість на модель
2
№
13
Назва деталі
Хомут
Заводський номер
288014-П29
Кількість на модель
2
№
14
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
2
№
15
Назва деталі
Горіх М
Заводський номер
250508-П29
Кількість на модель
1
№
16
Назва деталі
Гвинт М166-6gх__NT__2__
Заводський номер
220105-П29
Кількість на модель
1
№
17
Назва деталі
Пружинна шайба
Заводський номер
252134-П9
Кількість на модель
1
№
18
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
1
№
19
Назва деталі
Стяжний хомут
Заводський номер
339389-П29
Кількість на модель
1
№
20
Назва деталі
Шланг повітропроводу вентилятора
Заводський номер
375-1015128
Кількість на модель
1
№
21
Назва деталі
Вентилятор з електродвигуном у зборі
Заводський номер
П100-0200
Кількість на модель
1
№
22
Назва деталі
Трубка від паливного бака до регулятора подачі палива у зборі
Заводський номер
375-1015387-В
Кількість на модель
1
№
23
Назва деталі
Відвідна труба котла в зборі
Заводський номер
375-1015076-Б
Кількість на модель
1
№
24
Назва деталі
Штуцер К1/8"
Заводський номер
339365-П29С
Кількість на модель
1
№
25
Назва деталі
Прохідний кран у зборі
Заводський номер
375-1015174
Кількість на модель
1
№
26
Назва деталі
З'єднувальний шланг відвідної труби
Заводський номер
375-1015091
Кількість на модель
1
№
27
Назва деталі
Підводна труба до блоку в зборі
Заводський номер
375-1015094-Б
Кількість на модель
1
№
28
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
4
№
32
Назва деталі
Паливний бачок пускового підігрівача в зборі
Заводський номер
375-1015810-А2
Кількість на модель
1
№
33
Назва деталі
Ланцюжок у зборі
Заводський номер
164-1014206
Кількість на модель
1
№
34
Назва деталі
Кришка горловини паливного бака у зборі
Заводський номер
П100-3040
Кількість на модель
1
№
35
Назва деталі
З'єднувальний шланг
Заводський номер
375-1015104
Кількість на модель
2
№
36
Назва деталі
Штуцер для підводного водопостачання
Заводський номер
375-1015102
Кількість на модель
2
№
37
Назва деталі
Гвинт М104х__NT__2__
Заводський номер
222471-П29
Кількість на модель
2
№
38
Назва деталі
Диск
Заводський номер
252132-П2
Кількість на модель
2
№
39
Назва деталі
Гайка М4-6Н
Заводський номер
250462-П29
Кількість на модель
2
№
40
Назва деталі
Панель пульта управління
Заводський номер
375-1015412
Кількість на модель
1
№
41
Назва деталі
Контрольна спіраль у зборі
Заводський номер
ОВ65-2000
Кількість на модель
1
№
42
Назва деталі
Вимикач свічки (тип ВН 45М)
Заводський номер
П100-4050
Кількість на модель
1
№
43
Назва деталі
Ручка перемикача
Заводський номер
ОВ65-2104
Кількість на модель
1
№
44
Назва деталі
Електродвигун типу МЭ- 202 у зборі
Заводський номер
П100-0212
Кількість на модель
1
№
45
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П100-4060
Кількість на модель
1
№
46
Назва деталі
Шайба перемикача
Заводський номер
ОВ65-2102
Кількість на модель
1
№
47
Назва деталі
Гайка перемикача
Заводський номер
ОВ65-2101
Кількість на модель
1
№
48
Назва деталі
Хомут кріплення вентилятора
Заводський номер
375-1015127
Кількість на модель
2
№
51
Назва деталі
Болт M6-6gх22
Заводський номер
201421-П29
Кількість на модель
1
№
52
Назва деталі
Кронштейн вентилятора
Заводський номер
375-1015126
Кількість на модель
1
№
53
Назва деталі
Болт M12х136
Заводський номер
331930-П
Кількість на модель
2
№
54
Назва деталі
Щиток свічки та регулятора в зборі
Заводський номер
375-1015160
Кількість на модель
1
№
55
Назва деталі
Наливна труба котла пускового підігрівача у зборі
Заводський номер
375-1015050-Б
Кількість на модель
1
№
56
Назва деталі
Кришка наливної труби в зборі
Заводський номер
353-1009145
Кількість на модель
1
№
57
Назва деталі
Стяжна стрічка
Заводський номер
339155-П29
Кількість на модель
2
№
59
Назва деталі
Ручка управління зливним краном
Заводський номер
375-1305035
Кількість на модель
1
№
61
Назва деталі
Підводний кутник
Заводський номер
375-1015105-Б
Кількість на модель
2
№
62
Назва деталі
Зливний кран у зборі
Заводський номер
375-1305010
Кількість на модель
1
№
63
Назва деталі
Передня підводна труба у зборі
Заводський номер
375-1015110
Кількість на модель
1
№
64
Назва деталі
З'єднувальний шланг
Заводський номер
375-1015107
Кількість на модель
1
№
65
Назва деталі
Трійник для підводного монтажу
Заводський номер
375-1015116
Кількість на модель
1
№
66
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22
Заводський номер
201457-П29
Кількість на модель
1
№
67
Назва деталі
Верхній кронштейн для кріплення котла
Заводський номер
375-1015090
Кількість на модель
1
№
68
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
1
№
69
Назва деталі
Диск
Заводський номер
252135-П9
Кількість на модель
1
№
70
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
1
№
71
Назва деталі
Дросельна шайба
Заводський номер
П100-0910
Кількість на модель
№
72
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__12
Заводський номер
201416-П29
Кількість на модель
2
№
73
Назва деталі
Накидна гайка
Заводський номер
015-3113
Кількість на модель
1
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шплінт 6,4х22 | 337260-П29 | 2 | 2 | |||||||||||||||||||||||
| Котел пускового підігрівача в зборі з регулятором, краном, свічкою та паливними трубками | П16Д-1015010 | 1 | 1 | |||||||||||||||||||||||
| Пусковий підігрівач типу П100 (комплект) | П16Д-1015008 | 1 | 1 | |||||||||||||||||||||||
| Пряжка хомута | 339000-П29 | 2 | 2 | |||||||||||||||||||||||
| Пульт управління пусковим підігрівачем із приладами в зборі | 375-1015410 | 1 | 1 | |||||||||||||||||||||||
| Хомут | 339390-П29 | 2 | 2 | |||||||||||||||||||||||
| 1 | Піддон системи обігріву масляного картера у зборі | 375-1015120-Б | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Притискна гайка свічки підігрівача | ОВ65-0822 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Пальова свічка середня 65А | 015-1500 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Паливопровід у зборі | П16Д-1015760 | 1 | 1 | 4 | |||||||||||||||||||||
| 5 | Болт M6х9 | 375-1015739 | 2 | 2 | 5 | |||||||||||||||||||||
| 6 | Зливний кран у зборі | 353-1305010-А | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Накладка кронштейна регулятора у зборі | П16Д-1015763 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Регулятор подачі палива з електромагнітним клапаном у зборі | 375-1015740-Б | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Зливний паливопровід у зборі | П16-1015750 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 4 | 4 | 10 | |||||||||||||||||||||
| 11 | Шпилька в зборі | П100-3028 | 2 | 2 | 11 | |||||||||||||||||||||
| 12 | Теплообмінник у зборі (котел) | П16Д-1015012 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Гайка М5 | 251084-П29 | 2 | 2 | 13 | |||||||||||||||||||||
| 14 | Хомут | 288014-П29 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Гвинт М305х__NT__2__ | 220086-П29 | 2 | 2 | 15 | |||||||||||||||||||||
| 16 | Горіх М | 250508-П29 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Гвинт М166-6gх__NT__2__ | 220105-П29 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Пружинна шайба | 252134-П9 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Стяжний хомут | 339389-П29 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Шланг повітропроводу вентилятора | 375-1015128 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Вентилятор з електродвигуном у зборі | П100-0200 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Трубка від паливного бака до регулятора подачі палива у зборі | 375-1015387-В | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Відвідна труба котла в зборі | 375-1015076-Б | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Штуцер К1/8" | 339365-П29С | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Прохідний кран у зборі | 375-1015174 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | З'єднувальний шланг відвідної труби | 375-1015091 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Підводна труба до блоку в зборі | 375-1015094-Б | 1 | 1 | 28 | |||||||||||||||||||||
| 32 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | 4 | 4 | 32 | |||||||||||||||||||||
| 33 | Паливний бачок пускового підігрівача в зборі | 375-1015810-А2 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Ланцюжок у зборі | 164-1014206 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Кришка горловини паливного бака у зборі | П100-3040 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | З'єднувальний шланг | 375-1015104 | 2 | 2 | 36 | |||||||||||||||||||||
| 37 | Штуцер для підводного водопостачання | 375-1015102 | 2 | 2 | 37 | |||||||||||||||||||||
| 38 | Гвинт М104х__NT__2__ | 222471-П29 | 2 | 2 | 38 | |||||||||||||||||||||
| 39 | Диск | 252132-П2 | 2 | 2 | 39 | |||||||||||||||||||||
| 40 | Гайка М4-6Н | 250462-П29 | 2 | 2 | 40 | |||||||||||||||||||||
| 41 | Панель пульта управління | 375-1015412 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Контрольна спіраль у зборі | ОВ65-2000 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Вимикач свічки (тип ВН 45М) | П100-4050 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Ручка перемикача | ОВ65-2104 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Електродвигун типу МЭ- 202 у зборі | П100-0212 | 1 | 1 | 45 | |||||||||||||||||||||
| 46 | ПЕРЕКЛЮЧАТЕЛЬ | П100-4060 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Шайба перемикача | ОВ65-2102 | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Гайка перемикача | ОВ65-2101 | 1 | 1 | 48 | |||||||||||||||||||||
| 51 | Хомут кріплення вентилятора | 375-1015127 | 2 | 2 | 51 | |||||||||||||||||||||
| 52 | Болт M6-6gх22 | 201421-П29 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Кронштейн вентилятора | 375-1015126 | 1 | 1 | 53 | |||||||||||||||||||||
| 54 | Болт M12х136 | 331930-П | 2 | 2 | 54 | |||||||||||||||||||||
| 55 | Щиток свічки та регулятора в зборі | 375-1015160 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Наливна труба котла пускового підігрівача у зборі | 375-1015050-Б | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Кришка наливної труби в зборі | 353-1009145 | 1 | 1 | 57 | |||||||||||||||||||||
| 59 | Стяжна стрічка | 339155-П29 | 2 | 2 | 59 | |||||||||||||||||||||
| 61 | Ручка управління зливним краном | 375-1305035 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Підводний кутник | 375-1015105-Б | 2 | 2 | 62 | |||||||||||||||||||||
| 63 | Зливний кран у зборі | 375-1305010 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Передня підводна труба у зборі | 375-1015110 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | З'єднувальний шланг | 375-1015107 | 1 | 1 | 65 | |||||||||||||||||||||
| 66 | Трійник для підводного монтажу | 375-1015116 | 1 | 1 | 66 | |||||||||||||||||||||
| 67 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22 | 201457-П29 | 1 | 1 | 67 | |||||||||||||||||||||
| 68 | Верхній кронштейн для кріплення котла | 375-1015090 | 1 | 1 | 68 | |||||||||||||||||||||
| 69 | Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 1 | 1 | 69 | |||||||||||||||||||||
| 70 | Диск | 252135-П9 | 1 | 1 | 70 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 71 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Дросельна шайба | П100-0910 | 72 | |||||||||||||||||||||||
| 73 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__12 | 201416-П29 | 2 | 2 | 73 | |||||||||||||||||||||
| 74 | Накидна гайка | 015-3113 | 1 | 1 | 74 | |||||||||||||||||||||
