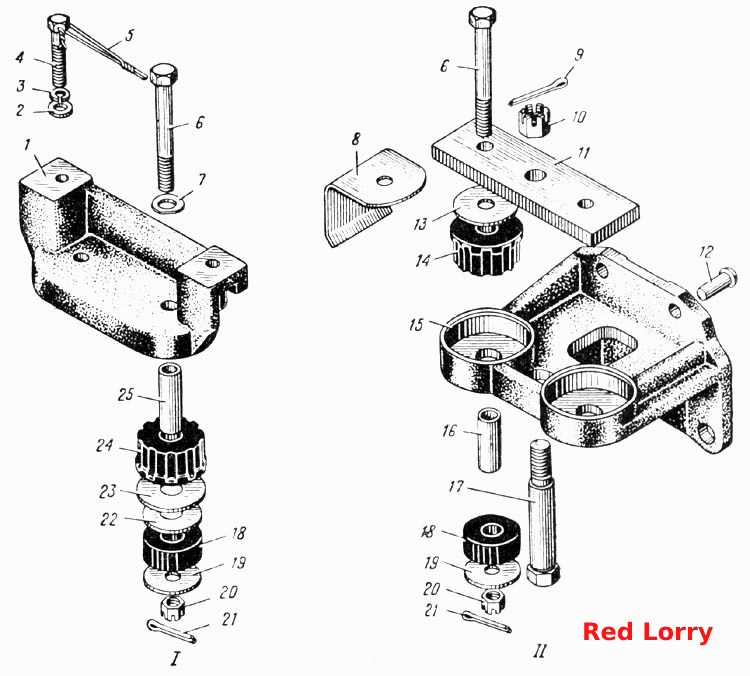

Підвіска двигуна (рис.7)
100%
Назва деталі
Кронштейн задньої опори двигуна (правий)
Заводський номер
375-1001042
Кількість на модель
1
№
Назва деталі
Кронштейн передньої опори двигуна
Заводський номер
375-1001010-Б
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
252007-П29
Кількість на модель
2
№
2
Назва деталі
Пружинна шайба
Заводський номер
252137-П9
Кількість на модель
2
№
3
Назва деталі
Болт M3х12-6g
Заводський номер
206582-П29
Кількість на модель
2
№
4
Назва деталі
Шплінт — дріт
Заводський номер
258290-П
Кількість на модель
1
№
5
Назва деталі
Болт M14x1,5x88
Заводський номер
332576-П29
Кількість на модель
2
№
6
Назва деталі
Диск 14, 5
Заводський номер
335912-П29
Кількість на модель
2
№
7
Назва деталі
Відбивач кронштейна підвіски двигуна
Заводський номер
375-1001047
Кількість на модель
1
№
8
Назва деталі
Шплінт 40х37.001.171-93 ОСТ __NT__3__4
Заводський номер
258056-П29
Кількість на модель
2
№
9
Назва деталі
Гайка
Заводський номер
250907-П29
Кількість на модель
2
№
10
Назва деталі
Накладка подушок задньої опори двигуна в зборі
Заводський номер
375-1001055
Кількість на модель
2
№
11
Назва деталі
Заклепка
Заводський номер
256906-П
Кількість на модель
2
№
12
Назва деталі
Диск 14, 5
Заводський номер
336389-П29
Кількість на модель
3
№
13
Назва деталі
Верхня опорна подушка двигуна
Заводський номер
375-1001045-А
Кількість на модель
4
№
14
Назва деталі
Кронштейн задньої опори двигуна (лівий)
Заводський номер
375-1001051
Кількість на модель
1
№
15
Назва деталі
Розпірна втулка подушки задньої опори двигуна
Заводський номер
375-1001056
Кількість на модель
4
№
16
Назва деталі
Болт M18x1,5x108
Заводський номер
332761-П29
Кількість на модель
2
№
17
Назва деталі
Нижня опорна подушка двигуна
Заводський номер
375-1001052-А
Кількість на модель
4
№
18
Назва деталі
Диск 14, 5
Заводський номер
336017-П29
Кількість на модель
2
№
19
Назва деталі
Гайка М 14х1, 5
Заводський номер
250870-П29
Кількість на модель
2
№
20
Назва деталі
Шплінт 3,2х32
Заводський номер
258041-П29
Кількість на модель
2
№
21
Назва деталі
Диск 20, 5
Заводський номер
336022-П29
Кількість на модель
2
№
22
Назва деталі
Диск 20, 5
Заводський номер
336023-П29
Кількість на модель
2
№
23
Назва деталі
Розпірна втулка передньої опори двигуна
Заводський номер
375-1001053
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн задньої опори двигуна (правий) | 375-1001042 | 1 | 1 | |||||
| 1 | Кронштейн передньої опори двигуна | 375-1001010-Б | 1 | 1 | 1 | |||
| 2 | Диск | 252007-П29 | 2 | 2 | 2 | |||
| 3 | Пружинна шайба | 252137-П9 | 2 | 2 | 3 | |||
| 4 | Болт M3х12-6g | 206582-П29 | 2 | 2 | 4 | |||
| 5 | Шплінт — дріт | 258290-П | 1 | 1 | 5 | |||
| 6 | Болт M14x1,5x88 | 332576-П29 | 2 | 2 | 6 | |||
| 7 | Диск 14, 5 | 335912-П29 | 2 | 2 | 7 | |||
| 8 | Відбивач кронштейна підвіски двигуна | 375-1001047 | 1 | 1 | 8 | |||
| 9 | Шплінт 40х37.001.171-93 ОСТ __NT__3__4 | 258056-П29 | 2 | 2 | 9 | |||
| 10 | Гайка | 250907-П29 | 2 | 2 | 10 | |||
| 11 | Накладка подушок задньої опори двигуна в зборі | 375-1001055 | 2 | 2 | 11 | |||
| 12 | Заклепка | 256906-П | 2 | 2 | 12 | |||
| 13 | Диск 14, 5 | 336389-П29 | 3 | 3 | 13 | |||
| 14 | Верхня опорна подушка двигуна | 375-1001045-А | 4 | 4 | 14 | |||
| 15 | Кронштейн задньої опори двигуна (лівий) | 375-1001051 | 1 | 1 | 15 | |||
| 16 | Розпірна втулка подушки задньої опори двигуна | 375-1001056 | 4 | 4 | 16 | |||
| 17 | Болт M18x1,5x108 | 332761-П29 | 2 | 2 | 17 | |||
| 18 | Нижня опорна подушка двигуна | 375-1001052-А | 4 | 4 | 18 | |||
| 19 | Диск 14, 5 | 336017-П29 | 2 | 2 | 19 | |||
| 20 | Гайка М 14х1, 5 | 250870-П29 | 2 | 2 | 20 | |||
| 21 | Шплінт 3,2х32 | 258041-П29 | 2 | 2 | 21 | |||
| 22 | Диск 20, 5 | 336022-П29 | 2 | 2 | 22 | |||
| 23 | Диск 20, 5 | 336023-П29 | 2 | 2 | 23 | |||
| 25 | Розпірна втулка передньої опори двигуна | 375-1001053 | 2 | 2 | 25 |
