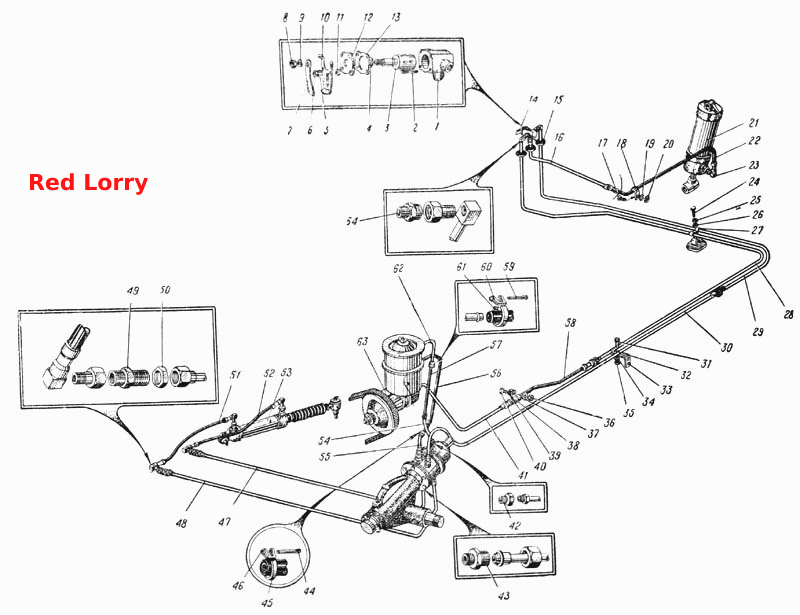

Схема системи рульового управління (рис. 89)
100%
Назва деталі
Болт M10-6gх25
Заводський номер
201497-П29
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
375Т-3105260
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
339097-П29
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
339159-П29
Кількість на модель
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
№
Назва деталі
Диск
Заводський номер
252136-П9
Кількість на модель
№
Назва деталі
Шланг гідропідйомника в зборі
Заводський номер
375А-3407669
Кількість на модель
№
Назва деталі
Шланг гідропідйомника в зборі
Заводський номер
375Т-3408668
Кількість на модель
№
Назва деталі
Нагнітальний шланг у зборі
Заводський номер
375-3407669-Б
Кількість на модель
№
Назва деталі
Прокладка хомута
Заводський номер
375-3506023
Кількість на модель
№
Назва деталі
Ущільнювальна прокладка
Заводський номер
375-3105268-Б
Кількість на модель
1
№
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25
Заводський номер
201458-П29
Кількість на модель
№
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
240902-П29
Кількість на модель
3
№
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
№
Назва деталі
Гайка М24х1, 5
Заводський номер
335049-П29
Кількість на модель
№
Назва деталі
Маслопровід від клапана управління гідропідйомником до гідропідйомника (лівий) у зборі
Заводський номер
375А-3108705-01
Кількість на модель
№
Назва деталі
Маслопровід від клапана управління гідропідйомником до гідропідйомника (правий) у зборі
Заводський номер
375А-3407700
Кількість на модель
№
Назва деталі
Маслопровід від клапана управління до гідропідйомника у зборі
Заводський номер
375Т-3408630-Б
Кількість на модель
№
Назва деталі
Маслопровід від клапана управління до гідропідйомника у зборі
Заводський номер
375А-3108630
Кількість на модель
№
Назва деталі
Обойма прокладки
Заводський номер
375-3105293
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
375-3105132-А
Кількість на модель
1
№
1
Назва деталі
Шпилька М10-М10х1,25х25
Заводський номер
333309-П29
Кількість на модель
4
№
2
Назва деталі
Затор
Заводський номер
375-3105134-Б1
Кількість на модель
1
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
375-4224134
Кількість на модель
1
№
4
Назва деталі
Пружинна шайба
Заводський номер
252156-П9
Кількість на модель
4
№
5
Назва деталі
Гайка М10х1, 25
Заводський номер
250517-П29
Кількість на модель
8
№
6
Назва деталі
Фіксатор клапана
Заводський номер
375-3105140-Б1
Кількість на модель
1
№
7
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636-П29
Кількість на модель
1
№
8
Назва деталі
Пружинна шайба
Заводський номер
252159-П9
Кількість на модель
1
№
9
Назва деталі
Пластина
Заводський номер
375-3105148-Б
Кількість на модель
1
№
10
Назва деталі
Корпус сальника
Заводський номер
375-3105135-Б
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
375-3105147
Кількість на модель
1
№
13
Назва деталі
Клапан управління гідропідйомником у зборі
Заводський номер
375-3105130-Б1
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце
Заводський номер
375-3407647
Кількість на модель
3
№
15
Назва деталі
Маслопровід від клапана управління до гідропідйомника у зборі
Заводський номер
375-3407630
Кількість на модель
1
№
16
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22
Заводський номер
201457-П29
Кількість на модель
1
№
17
Назва деталі
Пружинна шайба
Заводський номер
252155-П9
Кількість на модель
1
№
19
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
1
№
20
Назва деталі
Гідравлічний підйомник запасного колеса в зборі
Заводський номер
375-3105090
Кількість на модель
1
№
21
Назва деталі
Шланг гідропідйомника в зборі
Заводський номер
375-3407668-Б
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
375-3407646
Кількість на модель
1
№
23
Назва деталі
Болт M6x18x__NT__2__
Заводський номер
Болт М6х18х
Кількість на модель
№
24
Назва деталі
Болт M6
Заводський номер
201419-П29
Кількість на модель
1
№
24
Назва деталі
Пружинна шайба
Заводський номер
Шайба пружинная 6
Кількість на модель
№
25
Назва деталі
Пружинна шайба
Заводський номер
252134-П9
Кількість на модель
1
№
25
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
1
№
26
Назва деталі
Диск 6,5×__NT__2__
Заводський номер
Шайба 6,5х
Кількість на модель
№
26
Назва деталі
Хомут кріплення мастилопроводу
Заводський номер
375-3407687
Кількість на модель
1
№
27
Назва деталі
Хомут кріплення мастилопроводу
Заводський номер
Хомут крепления маслопровода
Кількість на модель
№
27
Назва деталі
Маслопровід від насоса до клапана управління гідропідйомником, другий у зборі
Заводський номер
375-3408631
Кількість на модель
1
№
28
Назва деталі
Маслопровід від клапана керування гідропідйомником до першого золотника в зборі
Заводський номер
375-3408633
Кількість на модель
1
№
29
Назва деталі
Bolt Mx
Заводський номер
Болт М8х16
Кількість на модель
№
31
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
1
№
31
Назва деталі
Скоба
Заводський номер
339128-П29
Кількість на модель
2
№
32
Назва деталі
Скоба
Заводський номер
Скоба 12
Кількість на модель
№
32
Назва деталі
Кронштейн для кріплення мастилопроводів
Заводський номер
375-3408648
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
252135-П9
Кількість на модель
1
№
34
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
№
36
Назва деталі
Пружинна шайба
Заводський номер
Шайба пружинная 8
Кількість на модель
№
37
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
№
38
Назва деталі
Хомут
Заводський номер
339378-П29
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
375-3408644
Кількість на модель
1
№
39
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
№
39
Назва деталі
Bolt Mx
Заводський номер
Болт М8х25
Кількість на модель
№
40
Назва деталі
Маслопровід від насоса до клапана управління гідропідйомником у зборі
Заводський номер
375-3408623
Кількість на модель
1
№
41
Назва деталі
Гвинтівка M12h1h22
Заводський номер
339132-П29
Кількість на модель
2
№
42
Назва деталі
Штуцер корпусу золотника
Заводський номер
375-3407604-Б
Кількість на модель
1
№
43
Назва деталі
Шплінт 6,4х22
Заводський номер
337260-П29
Кількість на модель
2
№
44
Назва деталі
Стяжна стрічка
Заводський номер
339491-П29
Кількість на модель
2
№
45
Назва деталі
Пряжка хомута
Заводський номер
339000-П29
Кількість на модель
2
№
46
Назва деталі
Прохідний штуцер
Заводський номер
375-3407645*2
Кількість на модель
2
№
49
Назва деталі
Гідропідсилювач у зборі
Заводський номер
375-3405010
Кількість на модель
1
№
53
Назва деталі
Нижня дренажна трубка у зборі
Заводський номер
375-3407681
Кількість на модель
1
№
54
Назва деталі
Трубка зливного шланга в зборі
Заводський номер
375-3407684
Кількість на модель
1
№
55
Назва деталі
Зливний шланг
Заводський номер
375-3408682
Кількість на модель
1
№
56
Назва деталі
Дренажний шланг
Заводський номер
375-3407622
Кількість на модель
1
№
57
Назва деталі
Нагнітальний шланг у зборі
Заводський номер
375-3408669
Кількість на модель
1
№
58
Назва деталі
Шплінт
Заводський номер
258038-П
Кількість на модель
2
№
59
Назва деталі
Пряжка хомута
Заводський номер
353-3916017
Кількість на модель
2
№
60
Назва деталі
Стяжна стрічка
Заводський номер
339495-П29
Кількість на модель
2
№
61
Назва деталі
Верхня дренажна трубка у зборі
Заводський номер
375-3407086
Кількість на модель
1
№
62
Назва деталі
Насос гідропідсилювача керма у зборі
Заводський номер
375-3407200
Кількість на модель
1
№
63
Назва деталі
Штуцер
Заводський номер
375-3407603-Б
Кількість на модель
8
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Болт M10-6gх25 | 201497-П29 | |||||||||||||||||||||||||
| Хомут | 375Т-3105260 | |||||||||||||||||||||||||
| Хомут | 339097-П29 | |||||||||||||||||||||||||
| Хомут | 339159-П29 | |||||||||||||||||||||||||
| Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | |||||||||||||||||||||||||
| Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | |||||||||||||||||||||||||
| Диск | 252136-П9 | |||||||||||||||||||||||||
| Шланг гідропідйомника в зборі | 375А-3407669 | |||||||||||||||||||||||||
| Шланг гідропідйомника в зборі | 375Т-3408668 | |||||||||||||||||||||||||
| Нагнітальний шланг у зборі | 375-3407669-Б | |||||||||||||||||||||||||
| Прокладка хомута | 375-3506023 | |||||||||||||||||||||||||
| Ущільнювальна прокладка | 375-3105268-Б | 1 | 1 | |||||||||||||||||||||||
| Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25 | 201458-П29 | |||||||||||||||||||||||||
| Гвинт М125х__NT__2__ | 240902-П29 | 3 | 3 | |||||||||||||||||||||||
| Гайка М10х1, 5 | 250512-П29 | |||||||||||||||||||||||||
| Гайка М24х1, 5 | 335049-П29 | |||||||||||||||||||||||||
| Маслопровід від клапана управління гідропідйомником до гідропідйомника (лівий) у зборі | 375А-3108705-01 | |||||||||||||||||||||||||
| Маслопровід від клапана управління гідропідйомником до гідропідйомника (правий) у зборі | 375А-3407700 | |||||||||||||||||||||||||
| Маслопровід від клапана управління до гідропідйомника у зборі | 375Т-3408630-Б | |||||||||||||||||||||||||
| Маслопровід від клапана управління до гідропідйомника у зборі | 375А-3108630 | |||||||||||||||||||||||||
| Обойма прокладки | 375-3105293 | 1 | 1 | |||||||||||||||||||||||
| 1 | Корпус | 375-3105132-А | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Шпилька М10-М10х1,25х25 | 333309-П29 | 4 | 4 | 2 | |||||||||||||||||||||
| 3 | Затор | 375-3105134-Б1 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Ущільнювальне кільце | 375-4224134 | 1 | 1 | 4 | |||||||||||||||||||||
| 5 | Пружинна шайба | 252156-П9 | 4 | 4 | 5 | |||||||||||||||||||||
| 6 | Гайка М10х1, 25 | 250517-П29 | 8 | 8 | 6 | |||||||||||||||||||||
| 7 | Фіксатор клапана | 375-3105140-Б1 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Гайка М16х1,5-6Н | 250636-П29 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Пружинна шайба | 252159-П9 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Пластина | 375-3105148-Б | 1 | 1 | 10 | |||||||||||||||||||||
| 12 | Корпус сальника | 375-3105135-Б | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Прокладка | 375-3105147 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Клапан управління гідропідйомником у зборі | 375-3105130-Б1 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Ущільнювальне кільце | 375-3407647 | 3 | 3 | 15 | |||||||||||||||||||||
| 16 | Маслопровід від клапана управління до гідропідйомника у зборі | 375-3407630 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22 | 201457-П29 | 1 | 1 | 17 | |||||||||||||||||||||
| 19 | Пружинна шайба | 252155-П9 | 1 | 1 | 19 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 20 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Гідравлічний підйомник запасного колеса в зборі | 375-3105090 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Шланг гідропідйомника в зборі | 375-3407668-Б | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Штуцер | 375-3407646 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Болт M6x18x__NT__2__ | Болт М6х18х | 24 | |||||||||||||||||||||||
| 24 | Болт M6 | 201419-П29 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Пружинна шайба | Шайба пружинная 6 | 25 | |||||||||||||||||||||||
| 25 | Пружинна шайба | 252134-П9 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 1 | 1 | 26 | |||||||||||||||||||||
| 26 | Диск 6,5×__NT__2__ | Шайба 6,5х | 26 | |||||||||||||||||||||||
| 27 | Хомут кріплення мастилопроводу | 375-3407687 | 1 | 1 | 27 | |||||||||||||||||||||
| 27 | Хомут кріплення мастилопроводу | Хомут крепления маслопровода | 27 | |||||||||||||||||||||||
| 28 | Маслопровід від насоса до клапана управління гідропідйомником, другий у зборі | 375-3408631 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Маслопровід від клапана керування гідропідйомником до першого золотника в зборі | 375-3408633 | 1 | 1 | 29 | |||||||||||||||||||||
| 31 | Bolt Mx | Болт М8х16 | 31 | |||||||||||||||||||||||
| 31 | Болт M8x1,25x16 | 201454-П29 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Скоба | 339128-П29 | 2 | 2 | 32 | |||||||||||||||||||||
| 32 | Скоба | Скоба 12 | 32 | |||||||||||||||||||||||
| 33 | Кронштейн для кріплення мастилопроводів | 375-3408648 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Диск | 252135-П9 | 1 | 1 | 34 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 36 | Гайка М8 | Гайка М8 | 36 | |||||||||||||||||||||||
| 37 | Пружинна шайба | Шайба пружинная 8 | 37 | |||||||||||||||||||||||
| 38 | Хомут | Хомут | 38 | |||||||||||||||||||||||
| 38 | Хомут | 339378-П29 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Диск | 375-3408644 | 1 | 1 | 39 | |||||||||||||||||||||
| 39 | Диск | Шайба | 39 | |||||||||||||||||||||||
| 40 | Bolt Mx | Болт М8х25 | 40 | |||||||||||||||||||||||
| 41 | Маслопровід від насоса до клапана управління гідропідйомником у зборі | 375-3408623 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Гвинтівка M12h1h22 | 339132-П29 | 2 | 2 | 42 | |||||||||||||||||||||
| 43 | Штуцер корпусу золотника | 375-3407604-Б | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Шплінт 6,4х22 | 337260-П29 | 2 | 2 | 44 | |||||||||||||||||||||
| 45 | Стяжна стрічка | 339491-П29 | 2 | 2 | 45 | |||||||||||||||||||||
| 46 | Пряжка хомута | 339000-П29 | 2 | 2 | 46 | |||||||||||||||||||||
| 49 | Прохідний штуцер | 375-3407645*2 | 2 | 2 | 49 | |||||||||||||||||||||
| 53 | Гідропідсилювач у зборі | 375-3405010 | 1 | 1 | 53 | |||||||||||||||||||||
| 54 | Нижня дренажна трубка у зборі | 375-3407681 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Трубка зливного шланга в зборі | 375-3407684 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Зливний шланг | 375-3408682 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Дренажний шланг | 375-3407622 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Нагнітальний шланг у зборі | 375-3408669 | 1 | 1 | 58 | |||||||||||||||||||||
| 59 | Шплінт | 258038-П | 2 | 2 | 59 | |||||||||||||||||||||
| 60 | Пряжка хомута | 353-3916017 | 2 | 2 | 60 | |||||||||||||||||||||
| 61 | Стяжна стрічка | 339495-П29 | 2 | 2 | 61 | |||||||||||||||||||||
| 62 | Верхня дренажна трубка у зборі | 375-3407086 | 1 | 1 | 62 | |||||||||||||||||||||
| 63 | Насос гідропідсилювача керма у зборі | 375-3407200 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Штуцер | 375-3407603-Б | 8 | 8 | 64 | |||||||||||||||||||||
