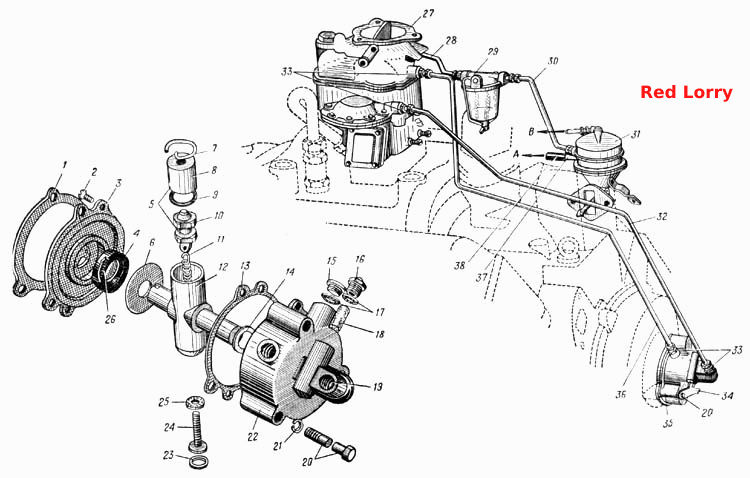

Відцентровий датчик обмежувача обертів колінчастого вала двигуна, паливопроводи карбюратора та паливного насоса (рис. 29)
100%
Назва деталі
Комплект деталей для ремонту паливного насоса Б10
Заводський номер
130Т-1106200
Кількість на модель
№
Назва деталі
Комплект деталей для ремонту паливного насоса Б10 (лише для запасних частин)
Заводський номер
164А-1106201
Кількість на модель
№
Назва деталі
Ротор відцентрового датчика у зборі
Заводський номер
130-1110980-А2
Кількість на модель
1
№
Назва деталі
Манжета ротора з пружиною у зборі
Заводський номер
130-1110994
Кількість на модель
1
№
Назва деталі
Прокладка відцентрового датчика
Заводський номер
130-1110929
Кількість на модель
1
№
1
Назва деталі
Гвинт М3*8
Заводський номер
222963-П29
Кількість на модель
3
№
2
Назва деталі
Кришка відцентрового датчика з сальником ротора в зборі
Заводський номер
130-1110970
Кількість на модель
1
№
3
Назва деталі
Сальник ротора
Заводський номер
АБ8-1110312
Кількість на модель
1
№
4
Назва деталі
Клапан і сідло датчика (комплект)
Заводський номер
130-1110990-Б
Кількість на модель
1
№
5
Назва деталі
Опорна шайба
Заводський номер
130-1110998
Кількість на модель
1
№
6
Назва деталі
Замкове кільце
Заводський номер
130-1110999
Кількість на модель
1
№
7
Назва деталі
Сідло клапана
Заводський номер
130-1110991
Кількість на модель
1
№
8
Назва деталі
Прокладка клапанного сідла
Заводський номер
130-1110988
Кількість на модель
1
№
9
Назва деталі
Клапан датчика
Заводський номер
130-1110992-Б
Кількість на модель
1
№
10
Назва деталі
Пружина манжети
Заводський номер
130-1110996
Кількість на модель
1
№
11
Назва деталі
Ротор і валик датчика
Заводський номер
130-1110981
Кількість на модель
1
№
12
Назва деталі
Прокладка кришки
Заводський номер
130-1110989
Кількість на модель
1
№
13
Назва деталі
Шків ротора
Заводський номер
130-1110997
Кількість на модель
1
№
14
Назва деталі
Заглушка датчика
Заводський номер
130-1110971
Кількість на модель
1
№
15
Назва деталі
Маслянка датчика в зборі
Заводський номер
304865-П
Кількість на модель
1
№
16
Назва деталі
Установка пробки
Заводський номер
130-1110973
Кількість на модель
2
№
17
Назва деталі
Фільтр втулки
Заводський номер
130-1110979-Б
Кількість на модель
1
№
18
Назва деталі
Втулка ротора
Заводський номер
130-1110977
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
200220-П8
Кількість на модель
3
№
20
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
3
№
21
Назва деталі
Корпус датчика в зборі
Заводський номер
130-1110975
Кількість на модель
1
№
22
Назва деталі
Шайба гвинта
Заводський номер
130-1110987
Кількість на модель
1
№
23
Назва деталі
Регулювальний гвинт
Заводський номер
130-1110986
Кількість на модель
1
№
24
Назва деталі
Прокладка гвинта
Заводський номер
130-1110984
Кількість на модель
1
№
25
Назва деталі
Пружина сальника
Заводський номер
130-1110993
Кількість на модель
1
№
26
Назва деталі
Карбюратор К89-А у зборі
Заводський номер
375-1107010-Б
Кількість на модель
1
№
27
Назва деталі
Трубка від фільтра тонкого очищення до карбюратора в зборі
Заводський номер
130-1104054-Г
Кількість на модель
1
№
28
Назва деталі
Сітчастий фільтр тонкого очищення палива в зборі
Заводський номер
130-1117010-Б2
Кількість на модель
1
№
29
Назва деталі
Трубка від паливного насоса до фільтра тонкого очищення у зборі
Заводський номер
130-1104050-Г
Кількість на модель
1
№
30
Назва деталі
Паливний насос типу Б- 10 у комплекті зі штуцерами
Заводський номер
130Т-1106011-Б
Кількість на модель
1
№
31
Назва деталі
Трубка від діафрагми карбюратора до відцентрового отвору корпусу відцентрового датчика у зборі
Заводський номер
130-1110284
Кількість на модель
1
№
32
Назва деталі
Штуцер відцентрового датчика
Заводський номер
421149-П
Кількість на модель
4
№
33
Назва деталі
Індикатор положення запалювання
Заводський номер
130-1002061
Кількість на модель
1
№
34
Назва деталі
Відцентровий датчик обмежувача частоти обертання колінчастого вала двигуна у зборі
Заводський номер
130-1110920-А
Кількість на модель
1
№
35
Назва деталі
Трубка від повітряного патрубка карбюратора до бічного отвору корпусу відцентрового датчика в зборі
Заводський номер
130-1110280
Кількість на модель
1
№
36
Назва деталі
Штуцер
Заводський номер
375-3706013
Кількість на модель
1
№
37
Назва деталі
Шланг вентиляції паливного насоса
Заводський номер
375-3706015-А
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект деталей для ремонту паливного насоса Б10 | 130Т-1106200 | |||||||
| Комплект деталей для ремонту паливного насоса Б10 (лише для запасних частин) | 164А-1106201 | |||||||
| Ротор відцентрового датчика у зборі | 130-1110980-А2 | 1 | 1 | |||||
| Манжета ротора з пружиною у зборі | 130-1110994 | 1 | 1 | |||||
| 1 | Прокладка відцентрового датчика | 130-1110929 | 1 | 1 | 1 | |||
| 2 | Гвинт М3*8 | 222963-П29 | 3 | 3 | 2 | |||
| 3 | Кришка відцентрового датчика з сальником ротора в зборі | 130-1110970 | 1 | 1 | 3 | |||
| 4 | Сальник ротора | АБ8-1110312 | 1 | 1 | 4 | |||
| 5 | Клапан і сідло датчика (комплект) | 130-1110990-Б | 1 | 1 | 5 | |||
| 6 | Опорна шайба | 130-1110998 | 1 | 1 | 6 | |||
| 7 | Замкове кільце | 130-1110999 | 1 | 1 | 7 | |||
| 8 | Сідло клапана | 130-1110991 | 1 | 1 | 8 | |||
| 9 | Прокладка клапанного сідла | 130-1110988 | 1 | 1 | 9 | |||
| 10 | Клапан датчика | 130-1110992-Б | 1 | 1 | 10 | |||
| 11 | Пружина манжети | 130-1110996 | 1 | 1 | 11 | |||
| 12 | Ротор і валик датчика | 130-1110981 | 1 | 1 | 12 | |||
| 13 | Прокладка кришки | 130-1110989 | 1 | 1 | 13 | |||
| 14 | Шків ротора | 130-1110997 | 1 | 1 | 14 | |||
| 15 | Заглушка датчика | 130-1110971 | 1 | 1 | 15 | |||
| 16 | Маслянка датчика в зборі | 304865-П | 1 | 1 | 16 | |||
| 17 | Установка пробки | 130-1110973 | 2 | 2 | 17 | |||
| 18 | Фільтр втулки | 130-1110979-Б | 1 | 1 | 18 | |||
| 19 | Втулка ротора | 130-1110977 | 1 | 1 | 19 | |||
| 20 | гвинт | 200220-П8 | 3 | 3 | 20 | |||
| 21 | Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 3 | 3 | 21 | |||
| 22 | Корпус датчика в зборі | 130-1110975 | 1 | 1 | 22 | |||
| 23 | Шайба гвинта | 130-1110987 | 1 | 1 | 23 | |||
| 24 | Регулювальний гвинт | 130-1110986 | 1 | 1 | 24 | |||
| 25 | Прокладка гвинта | 130-1110984 | 1 | 1 | 25 | |||
| 26 | Пружина сальника | 130-1110993 | 1 | 1 | 26 | |||
| 27 | Карбюратор К89-А у зборі | 375-1107010-Б | 1 | 1 | 27 | |||
| 28 | Трубка від фільтра тонкого очищення до карбюратора в зборі | 130-1104054-Г | 1 | 1 | 28 | |||
| 29 | Сітчастий фільтр тонкого очищення палива в зборі | 130-1117010-Б2 | 1 | 1 | 29 | |||
| 30 | Трубка від паливного насоса до фільтра тонкого очищення у зборі | 130-1104050-Г | 1 | 1 | 30 | |||
| 31 | Паливний насос типу Б- 10 у комплекті зі штуцерами | 130Т-1106011-Б | 1 | 1 | 31 | |||
| 32 | Трубка від діафрагми карбюратора до відцентрового отвору корпусу відцентрового датчика у зборі | 130-1110284 | 1 | 1 | 32 | |||
| 33 | Штуцер відцентрового датчика | 421149-П | 4 | 4 | 33 | |||
| 34 | Індикатор положення запалювання | 130-1002061 | 1 | 1 | 34 | |||
| 35 | Відцентровий датчик обмежувача частоти обертання колінчастого вала двигуна у зборі | 130-1110920-А | 1 | 1 | 35 | |||
| 36 | Трубка від повітряного патрубка карбюратора до бічного отвору корпусу відцентрового датчика в зборі | 130-1110280 | 1 | 1 | 36 | |||
| 37 | Штуцер | 375-3706013 | 1 | 1 | 37 | |||
| 38 | Шланг вентиляції паливного насоса | 375-3706015-А | 1 | 1 | 38 |
