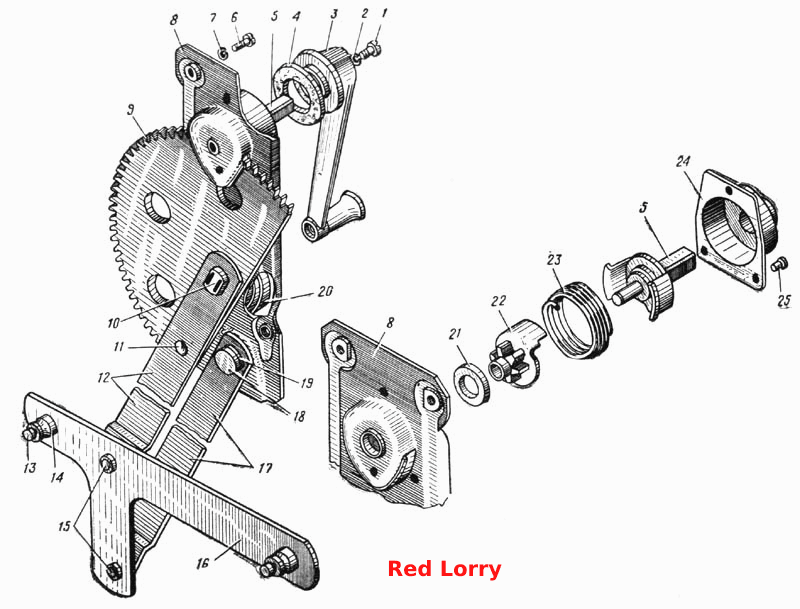

Склопідйомник (рис. 148)
100%
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
2
№
Назва деталі
Правий сектор склопідйомника
Заводський номер
150Ю-6104022
Кількість на модель
1
№
Назва деталі
Шайба __NT__0__ зубчаста
Заводський номер
305518-П8
Кількість на модель
2
№
Назва деталі
Гвинт М6х12 для кріплення ручки
Заводський номер
222799-П8
Кількість на модель
2
№
1
Назва деталі
Пружинна шайба
Заводський номер
252134-П9
Кількість на модель
2
№
2
Назва деталі
Ручка склопідйомника у зборі
Заводський номер
375-6104100
Кількість на модель
2
№
3
Назва деталі
Прокладка ручки склопідйомника
Заводський номер
353-6105184
Кількість на модель
4
№
4
Назва деталі
Валик склопідйомника з приводним шнуром гальмівного механізму в зборі
Заводський номер
164АЮ-6104040-Б
Кількість на модель
2
№
5
Назва деталі
Гвинт
Заводський номер
220102-П8
Кількість на модель
8
№
6
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
8
№
7
Назва деталі
Корпус склопідйомника у зборі
Заводський номер
164Ю-6104020
Кількість на модель
2
№
8
Назва деталі
Сектор лівого склопідйомника
Заводський номер
150Ю-6104023
Кількість на модель
1
№
9
Назва деталі
Вісь сектора склопідйомника
Заводський номер
164Ю-6104117
Кількість на модель
2
№
10
Назва деталі
Заклепка
Заводський номер
253570-П8
Кількість на модель
2
№
11
Назва деталі
Ведучий важіль склопідйомника
Заводський номер
150Ю-6104024
Кількість на модель
2
№
12
Назва деталі
Вісь ролика склопідйомника
Заводський номер
164Ю-6104031
Кількість на модель
4
№
13
Назва деталі
Ролик склопідйомника
Заводський номер
150Ю-6104030
Кількість на модель
4
№
14
Назва деталі
Штифт важелів склопідйомника
Заводський номер
160-6104028
Кількість на модель
4
№
15
Назва деталі
Т-подібний важіль склопідйомника
Заводський номер
150Ю-6104026
Кількість на модель
2
№
16
Назва деталі
Ведений важіль склопідйомника
Заводський номер
150Ю-6104025
Кількість на модель
2
№
17
Назва деталі
Ось-регулятор важелів склопідйомника
Заводський номер
150Ю-6104032
Кількість на модель
2
№
18
Назва деталі
Пружинне кільце осі склопідйомника
Заводський номер
160-6104034
Кількість на модель
2
№
19
Назва деталі
Балансирна пружина склопідйомника
Заводський номер
164-6104035
Кількість на модель
2
№
20
Назва деталі
Шайба гальмівного механізму склопідйомника
Заводський номер
164АЮ-6104087
Кількість на модель
2
№
21
Назва деталі
Шестерня гальмівного механізму склопідйомника
Заводський номер
164АЮ-6104057
Кількість на модель
2
№
22
Назва деталі
Гальмівна пружина склопідйомника з головкою в зборі
Заводський номер
164-6104055
Кількість на модель
2
№
23
Назва деталі
Корпус гальмівного механізму склопідйомника
Заводський номер
164Ю-6104050
Кількість на модель
2
№
24
Назва деталі
Заклепка корпусу гальмівного механізму
Заводський номер
253522-П
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка М8х1 | 250510-П8 | 2 | 2 | |||||
| Правий сектор склопідйомника | 150Ю-6104022 | 1 | 1 | |||||
| Шайба __NT__0__ зубчаста | 305518-П8 | 2 | 2 | |||||
| 1 | Гвинт М6х12 для кріплення ручки | 222799-П8 | 2 | 2 | 1 | |||
| 2 | Пружинна шайба | 252134-П9 | 2 | 2 | 2 | |||
| 3 | Ручка склопідйомника у зборі | 375-6104100 | 2 | 2 | 3 | |||
| 4 | Прокладка ручки склопідйомника | 353-6105184 | 4 | 4 | 4 | |||
| 5 | Валик склопідйомника з приводним шнуром гальмівного механізму в зборі | 164АЮ-6104040-Б | 2 | 2 | 5 | |||
| 6 | Гвинт | 220102-П8 | 8 | 8 | 6 | |||
| 7 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 8 | 8 | 7 | |||
| 8 | Корпус склопідйомника у зборі | 164Ю-6104020 | 2 | 2 | 8 | |||
| 9 | Сектор лівого склопідйомника | 150Ю-6104023 | 1 | 1 | 9 | |||
| 10 | Вісь сектора склопідйомника | 164Ю-6104117 | 2 | 2 | 10 | |||
| 11 | Заклепка | 253570-П8 | 2 | 2 | 11 | |||
| 12 | Ведучий важіль склопідйомника | 150Ю-6104024 | 2 | 2 | 12 | |||
| 13 | Вісь ролика склопідйомника | 164Ю-6104031 | 4 | 4 | 13 | |||
| 14 | Ролик склопідйомника | 150Ю-6104030 | 4 | 4 | 14 | |||
| 15 | Штифт важелів склопідйомника | 160-6104028 | 4 | 4 | 15 | |||
| 16 | Т-подібний важіль склопідйомника | 150Ю-6104026 | 2 | 2 | 16 | |||
| 17 | Ведений важіль склопідйомника | 150Ю-6104025 | 2 | 2 | 17 | |||
| 18 | Ось-регулятор важелів склопідйомника | 150Ю-6104032 | 2 | 2 | 18 | |||
| 19 | Пружинне кільце осі склопідйомника | 160-6104034 | 2 | 2 | 19 | |||
| 20 | Балансирна пружина склопідйомника | 164-6104035 | 2 | 2 | 20 | |||
| 21 | Шайба гальмівного механізму склопідйомника | 164АЮ-6104087 | 2 | 2 | 21 | |||
| 22 | Шестерня гальмівного механізму склопідйомника | 164АЮ-6104057 | 2 | 2 | 22 | |||
| 23 | Гальмівна пружина склопідйомника з головкою в зборі | 164-6104055 | 2 | 2 | 23 | |||
| 24 | Корпус гальмівного механізму склопідйомника | 164Ю-6104050 | 2 | 2 | 24 | |||
| 25 | Заклепка корпусу гальмівного механізму | 253522-П | 2 | 2 | 25 |
