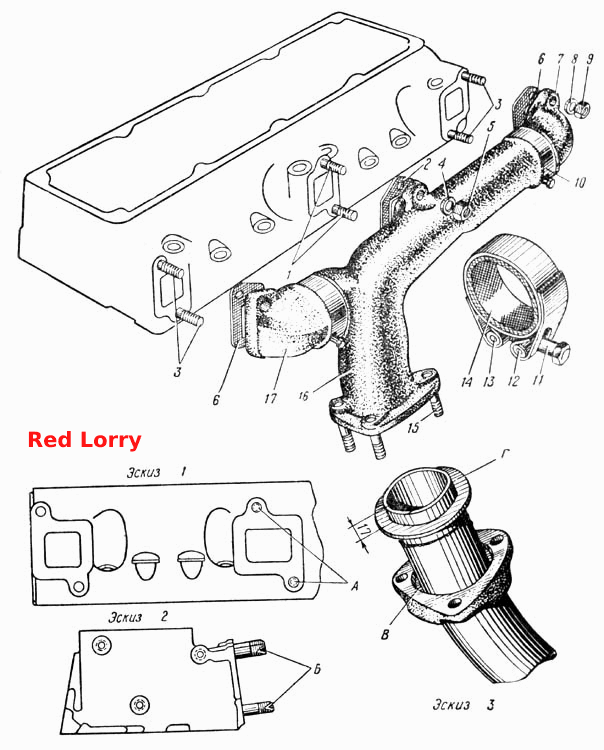

Вихідний газопровід (рис. 13)
100%
Назва деталі
Шпилька для кріплення випускного газопроводу (12-міліметрова)
Заводський номер
131-1008147
Кількість на модель
4
№
1
Назва деталі
Прокладка середнього випускного газопроводу в зборі
Заводський номер
131-1008080
Кількість на модель
2
№
2
Назва деталі
Кріпильна шпилька випускного газопроводу (1 0-міліметрова)
Заводський номер
130-1008147
Кількість на модель
8
№
3
Назва деталі
Диск
Заводський номер
305852-П8
Кількість на модель
3
№
4
Назва деталі
Гайка
Заводський номер
250538-П8
Кількість на модель
4
№
5
Назва деталі
Кінцева прокладка випускного газопроводу в зборі
Заводський номер
136-1608084
Кількість на модель
4
№
6
Назва деталі
Патрубок випускного газопроводу, задній лівий
Заводський номер
131-1008059
Кількість на модель
2
№
7
Назва деталі
Шайба (10-міліметрова)
Заводський номер
303325-П8
Кількість на модель
7
№
8
Назва деталі
Гайка
Заводський номер
303113-П
Кількість на модель
8
№
9
Назва деталі
Хомут випускного газопроводу в зборі
Заводський номер
131-1008154
Кількість на модель
4
№
10
Назва деталі
Болт стяжного хомута
Заводський номер
131-1008151
Кількість на модель
4
№
11
Назва деталі
Опора стяжного болта
Заводський номер
131-1008161
Кількість на модель
4
№
12
Назва деталі
Гайка стяжного болта
Заводський номер
131-1008153
Кількість на модель
4
№
13
Назва деталі
Установка хомута на випускному газопроводі
Заводський номер
131-1008159
Кількість на модель
4
№
14
Назва деталі
Шпилька
Заводський номер
308624-П8
Кількість на модель
6
№
15
Назва деталі
Випускний газопровід
Заводський номер
131-1008025-Б
Кількість на модель
2
№
16
Назва деталі
Патрубок випускного газопроводу, передній лівий
Заводський номер
131-1008057
Кількість на модель
2
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шпилька для кріплення випускного газопроводу (12-міліметрова) | 131-1008147 | 4 | 4 | 1 | |||
| 2 | Прокладка середнього випускного газопроводу в зборі | 131-1008080 | 2 | 2 | 2 | |||
| 3 | Кріпильна шпилька випускного газопроводу (1 0-міліметрова) | 130-1008147 | 8 | 8 | 3 | |||
| 4 | Диск | 305852-П8 | 3 | 3 | 4 | |||
| 5 | Гайка | 250538-П8 | 4 | 4 | 5 | |||
| 6 | Кінцева прокладка випускного газопроводу в зборі | 136-1608084 | 4 | 4 | 6 | |||
| 7 | Патрубок випускного газопроводу, задній лівий | 131-1008059 | 2 | 2 | 7 | |||
| 8 | Шайба (10-міліметрова) | 303325-П8 | 7 | 7 | 8 | |||
| 9 | Гайка | 303113-П | 8 | 8 | 9 | |||
| 10 | Хомут випускного газопроводу в зборі | 131-1008154 | 4 | 4 | 10 | |||
| 11 | Болт стяжного хомута | 131-1008151 | 4 | 4 | 11 | |||
| 12 | Опора стяжного болта | 131-1008161 | 4 | 4 | 12 | |||
| 13 | Гайка стяжного болта | 131-1008153 | 4 | 4 | 13 | |||
| 14 | Установка хомута на випускному газопроводі | 131-1008159 | 4 | 4 | 14 | |||
| 15 | Шпилька | 308624-П8 | 6 | 6 | 15 | |||
| 16 | Випускний газопровід | 131-1008025-Б | 2 | 2 | 16 | |||
| 17 | Патрубок випускного газопроводу, передній лівий | 131-1008057 | 2 | 2 | 17 |
