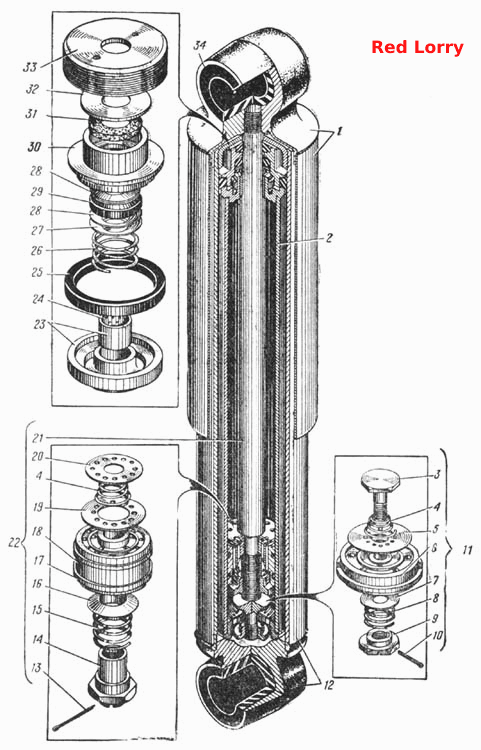

Амортизатор передньої підвіски (рис. 67)
100%
Назва деталі
Корпус амортизатора з гайкою в зборі (комплект) (лише для запасних частин)
Заводський номер
500-2905309
Кількість на модель
№
Назва деталі
Корпус сальника в зборі
Заводський номер
500-2905334
Кількість на модель
2
№
Назва деталі
Верхня головка амортизатора з кожухом
Заводський номер
500-2905440
Кількість на модель
2
№
1
Назва деталі
Циліндр амортизатора
Заводський номер
500-2905318
Кількість на модель
2
№
2
Назва деталі
Шток клапана стиснення амортизатора передньої підвіски
Заводський номер
500-2905396-Б
Кількість на модель
2
№
3
Назва деталі
Пружина перепускного клапана
Заводський номер
500-2905388-Б
Кількість на модель
2
№
4
Назва деталі
Перепускний клапан амортизатора передньої підвіски
Заводський номер
500-2905386-Б
Кількість на модель
2
№
5
Назва деталі
Основа циліндра амортизатора передньої підвіски
Заводський номер
500-2905382
Кількість на модель
2
№
6
Назва деталі
Клапан стиснення амортизатора передньої підвіски
Заводський номер
500-2905392-Б
Кількість на модель
2
№
7
Назва деталі
Пружина
Заводський номер
500-2905370-Б
Кількість на модель
2
№
8
Назва деталі
Гайка штока клапана стиснення
Заводський номер
500-2905394
Кількість на модель
2
№
9
Назва деталі
Шплінт
Заводський номер
258013-П
Кількість на модель
2
№
10
Назва деталі
Основа циліндра амортизатора з клапанами у зборі
Заводський номер
500-2905380-Б
Кількість на модель
2
№
11
Назва деталі
Корпус амортизатора з головкою
Заводський номер
500-2905310
Кількість на модель
2
№
12
Назва деталі
Шплінт
Заводський номер
258041-П
Кількість на модель
2
№
13
Назва деталі
Гайка поршня амортизатора
Заводський номер
500-2905348
Кількість на модель
2
№
14
Назва деталі
Пружина клапана відбої амортизатора
Заводський номер
500-2905362
Кількість на модель
2
№
15
Назва деталі
Клапан відботу амортизатора
Заводський номер
500-2905360
Кількість на модель
2
№
16
Назва деталі
"Кольцо компрессионное (применяется один из вариантов:120-3509164-А, 200-3509164)"
Заводський номер
200-3509164
Кількість на модель
4
№
17
Назва деталі
Поршень амортизатора
Заводський номер
500-2905352-Б
Кількість на модель
2
№
18
Назва деталі
Додатковий клапан стиснення амортизатора
Заводський номер
500-2905368
Кількість на модель
2
№
19
Назва деталі
Опорна шайба поршня
Заводський номер
500-2905372
Кількість на модель
2
№
20
Назва деталі
Шток поршня
Заводський номер
500-2905356
Кількість на модель
2
№
21
Назва деталі
Поршень амортизатора зі штоком і клапанами у зборі
Заводський номер
500-2905350
Кількість на модель
2
№
22
Назва деталі
Кришка циліндра у зборі з втулкою
Заводський номер
500-2905322
Кількість на модель
2
№
23
Назва деталі
Втулка кришки циліндра амортизатора
Заводський номер
500-2905326
Кількість на модель
2
№
24
Назва деталі
Ущільнювальне кільце амортизатора
Заводський номер
500-2905330
Кількість на модель
2
№
25
Назва деталі
Пружина сальника амортизатора передньої підвіски
Заводський номер
500-2905340
Кількість на модель
2
№
26
Назва деталі
Шайба сальника амортизатора передньої підвіски
Заводський номер
500-2905342
Кількість на модель
2
№
27
Назва деталі
Захисна шайба
Заводський номер
500-2905339
Кількість на модель
4
№
28
Назва деталі
Ущільнювач амортизатора
Заводський номер
500-2905338-А
Кількість на модель
2
№
29
Назва деталі
Корпус сальника
Заводський номер
500-2905336
Кількість на модель
2
№
30
Назва деталі
Захисне кільце штока
Заводський номер
500-2905452
Кількість на модель
2
№
31
Назва деталі
Опорна шайба амортизатора передньої підвіски
Заводський номер
500-2905472
Кількість на модель
2
№
32
Назва деталі
Гайка корпусу амортизатора передньої підвіски
Заводський номер
500-2905398
Кількість на модель
2
№
33
Назва деталі
Втулка головки амортизатора
Заводський номер
500-2905410
Кількість на модель
4
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус амортизатора з гайкою в зборі (комплект) (лише для запасних частин) | 500-2905309 | |||||||
| Корпус сальника в зборі | 500-2905334 | 2 | 2 | |||||
| 1 | Верхня головка амортизатора з кожухом | 500-2905440 | 2 | 2 | 1 | |||
| 2 | Циліндр амортизатора | 500-2905318 | 2 | 2 | 2 | |||
| 3 | Шток клапана стиснення амортизатора передньої підвіски | 500-2905396-Б | 2 | 2 | 3 | |||
| 4 | Пружина перепускного клапана | 500-2905388-Б | 2 | 2 | 4 | |||
| 5 | Перепускний клапан амортизатора передньої підвіски | 500-2905386-Б | 2 | 2 | 5 | |||
| 6 | Основа циліндра амортизатора передньої підвіски | 500-2905382 | 2 | 2 | 6 | |||
| 7 | Клапан стиснення амортизатора передньої підвіски | 500-2905392-Б | 2 | 2 | 7 | |||
| 8 | Пружина | 500-2905370-Б | 2 | 2 | 8 | |||
| 9 | Гайка штока клапана стиснення | 500-2905394 | 2 | 2 | 9 | |||
| 10 | Шплінт | 258013-П | 2 | 2 | 10 | |||
| 11 | Основа циліндра амортизатора з клапанами у зборі | 500-2905380-Б | 2 | 2 | 11 | |||
| 12 | Корпус амортизатора з головкою | 500-2905310 | 2 | 2 | 12 | |||
| 13 | Шплінт | 258041-П | 2 | 2 | 13 | |||
| 14 | Гайка поршня амортизатора | 500-2905348 | 2 | 2 | 14 | |||
| 15 | Пружина клапана відбої амортизатора | 500-2905362 | 2 | 2 | 15 | |||
| 16 | Клапан відботу амортизатора | 500-2905360 | 2 | 2 | 16 | |||
| 17 | "Кольцо компрессионное (применяется один из вариантов:120-3509164-А, 200-3509164)" | 200-3509164 | 4 | 4 | 17 | |||
| 18 | Поршень амортизатора | 500-2905352-Б | 2 | 2 | 18 | |||
| 19 | Додатковий клапан стиснення амортизатора | 500-2905368 | 2 | 2 | 19 | |||
| 20 | Опорна шайба поршня | 500-2905372 | 2 | 2 | 20 | |||
| 21 | Шток поршня | 500-2905356 | 2 | 2 | 21 | |||
| 22 | Поршень амортизатора зі штоком і клапанами у зборі | 500-2905350 | 2 | 2 | 22 | |||
| 23 | Кришка циліндра у зборі з втулкою | 500-2905322 | 2 | 2 | 23 | |||
| 24 | Втулка кришки циліндра амортизатора | 500-2905326 | 2 | 2 | 24 | |||
| 25 | Ущільнювальне кільце амортизатора | 500-2905330 | 2 | 2 | 25 | |||
| 26 | Пружина сальника амортизатора передньої підвіски | 500-2905340 | 2 | 2 | 26 | |||
| 27 | Шайба сальника амортизатора передньої підвіски | 500-2905342 | 2 | 2 | 27 | |||
| 28 | Захисна шайба | 500-2905339 | 4 | 4 | 28 | |||
| 29 | Ущільнювач амортизатора | 500-2905338-А | 2 | 2 | 29 | |||
| 30 | Корпус сальника | 500-2905336 | 2 | 2 | 30 | |||
| 31 | Захисне кільце штока | 500-2905452 | 2 | 2 | 31 | |||
| 32 | Опорна шайба амортизатора передньої підвіски | 500-2905472 | 2 | 2 | 32 | |||
| 33 | Гайка корпусу амортизатора передньої підвіски | 500-2905398 | 2 | 2 | 33 | |||
| 34 | Втулка головки амортизатора | 500-2905410 | 4 | 4 | 34 |
