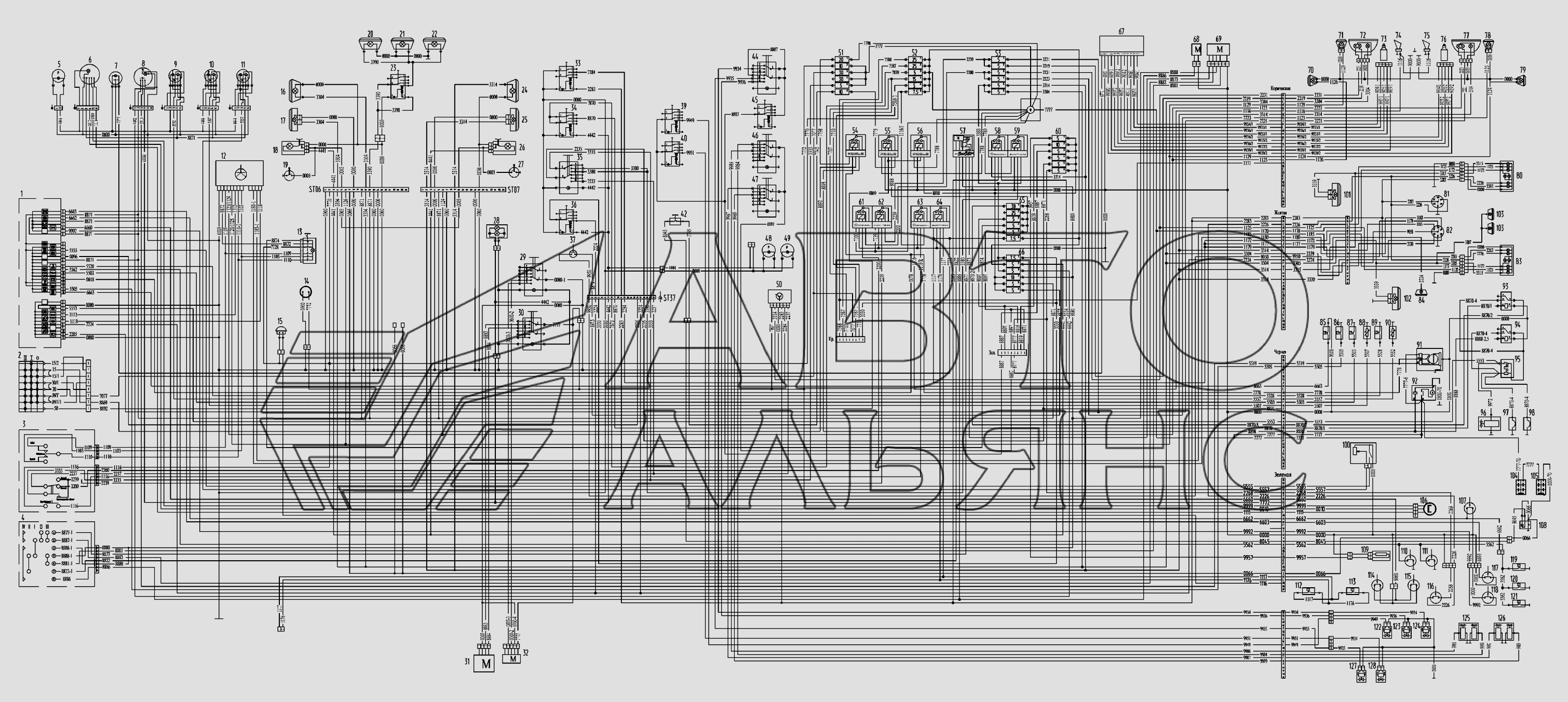

Схема електрообладнання
100%
Назва деталі
Сигнальна панель
Заводський номер
ФГ8047-2
Кількість на модель
1
№
1
Назва деталі
Вимикач стартера та приладів (замок запалювання)
Заводський номер
2109-3704005-30
Кількість на модель
1
№
2
Назва деталі
Перемикач поворотників
Заводський номер
1102.3769-02
Кількість на модель
1
№
3
Назва деталі
Перемикач склоочисника та склоомивача
Заводський номер
9902.3709-01
Кількість на модель
1
№
4
Назва деталі
Двострілковий манометр
Заводський номер
1921.3830010
Кількість на модель
1
№
5
Назва деталі
Прилад
Заводський номер
ПА8046-4
Кількість на модель
1
№
6
Назва деталі
Електронний спідометр
Заводський номер
87.3802010
Кількість на модель
1
№
6
Назва деталі
Індикатор напруги 11.3812
Заводський номер
11.3812010
Кількість на модель
1
№
7
Назва деталі
Електронний тахометр
Заводський номер
6201.3813010
Кількість на модель
1
№
8
Назва деталі
Індикатор температури
Заводський номер
36.3807010
Кількість на модель
1
№
9
Назва деталі
Приймач датчика температури води
Заводський номер
УК171М-3807010-УХЛ
Кількість на модель
1
№
9
Назва деталі
Індикатор тиску в системі змащення двигуна
Заводський номер
33.3810010
Кількість на модель
1
№
10
Назва деталі
Датчик тиску масла
Заводський номер
УК170М-3810010-УХЛ
Кількість на модель
1
№
10
Назва деталі
Індикатор рівня палива
Заводський номер
34.3806010
Кількість на модель
1
№
11
Назва деталі
Приймач датчика рівня палива
Заводський номер
УБ170М-3806010-УХЛ
Кількість на модель
1
№
11
Назва деталі
Реле-переривник покажчиків повороту
Заводський номер
9132.3777
Кількість на модель
1
№
12
Назва деталі
Вимикач аварійної сигналізації
Заводський номер
329.3710
Кількість на модель
1
№
13
Назва деталі
Вимикачів аварійної сигналізації
Заводський номер
249.3710-02
Кількість на модель
1
№
13
Назва деталі
Вимикач аварійної сигналізації
Заводський номер
245.3710-01
Кількість на модель
1
№
13
Назва деталі
Розетка
Заводський номер
47К
Кількість на модель
1
№
14
Назва деталі
Шумовий сигналізатор
Заводський номер
733.3747-10
Кількість на модель
1
№
15
Назва деталі
Передній габаритний ліхтар
Заводський номер
264.3712010
Кількість на модель
2
№
16
Назва деталі
Передній габаритний ліхтар
Заводський номер
611.3731-02
Кількість на модель
2
№
16
Назва деталі
Бічний габаритний ліхтар
Заводський номер
4462.3731-02
Кількість на модель
4
№
17
Назва деталі
Габаритний ліхтар
Заводський номер
ГФ1-26
Кількість на модель
4
№
17
Назва деталі
Додаткові плафони освітлення кабіни
Заводський номер
СИЕУ.453754.005-01
Кількість на модель
2
№
18
Назва деталі
Дверні вимикачі плафонів
Заводський номер
ВК409-3710000
Кількість на модель
2
№
19
Назва деталі
Повторювач бічного покажчика повороту УП101-Б1
Заводський номер
УП101-3726010-Б1
Кількість на модель
3
№
20
Назва деталі
Вимикач ліхтарів знака автопоїзда
Заводський номер
3842.3710-02.38
Кількість на модель
1
№
23
Назва деталі
Підсвічування
Заводський номер
Подсветка
Кількість на модель
1
№
28
Назва деталі
Перемикач управління краном обігрівача кабіни
Заводський номер
77.3709-02.01
Кількість на модель
1
№
29
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
82.3709-25.09
Кількість на модель
1
№
30
Назва деталі
Конденсаторний електродвигун
Заводський номер
Электродвигатель
Кількість на модель
1
№
31
Назва деталі
Кран
Заводський номер
Кран
Кількість на модель
1
№
32
Назва деталі
Вимикач заднього протитуманного ліхтаря
Заводський номер
3842.3710-11.04
Кількість на модель
1
№
33
Назва деталі
Вимикач ЕФУ
Заводський номер
3842.3710-11.36
Кількість на модель
1
№
34
Назва деталі
Перемикач зовнішнього освітлення
Заводський номер
82.3709-24.33
Кількість на модель
1
№
35
Назва деталі
Вимикач фари-прожектора
Заводський номер
3842.3710-0205
Кількість на модель
№
36
Назва деталі
Датчик
Заводський номер
2802.3829010
Кількість на модель
1
№
37
Назва деталі
Перемикач управління обігрівачем кабіни
Заводський номер
П147-3709-02.08
Кількість на модель
1
№
39
Назва деталі
Кнопковий вимикач __NT__1____NT__0__
Заводський номер
21.3737-10
Кількість на модель
1
№
42
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П147-3709-08.17
Кількість на модель
1
№
44
Назва деталі
Вимикач АБС (діагностика)
Заводський номер
3842.3710-11.00
Кількість на модель
1
№
45
Назва деталі
Індикатор тиску в системі підкачування шин
Заводський номер
2411.3830010
Кількість на модель
1
№
48
Назва деталі
Реле задніх протитуманних фар
Заводський номер
211.3777М
Кількість на модель
1
№
50
Назва деталі
Блок запобіжників
Заводський номер
Блокпредохранителей
Кількість на модель
1
№
51
Назва деталі
Реле стартера
Заводський номер
738.3747-20
Кількість на модель
1
№
54
Назва деталі
Реле розвантаження клеми
Заводський номер
2-1904025-6
Кількість на модель
1
№
55
Назва деталі
Реле розвантаження клеми
Заводський номер
755.3777-01
Кількість на модель
1
№
56
Назва деталі
Реле склоочисника
Заводський номер
РС1.2
Кількість на модель
1
№
57
Назва деталі
Реле
Заводський номер
983.3747-01
Кількість на модель
1
№
58
Назва деталі
Електромеханічний коректор фар
Заводський номер
ЭМКФ35
Кількість на модель
1
№
67
Назва деталі
Електродвигун склоомивача
Заводський номер
МЭ268
Кількість на модель
1
№
68
Назва деталі
Електродвигун склоочисника
Заводський номер
29.3780
Кількість на модель
1
№
69
Назва деталі
Додатковий бічний поворотник
Заводський номер
5702.3726000
Кількість на модель
2
№
70
Назва деталі
Покажчик повороту 112.01.11 ТУ РБ 600124825.0312002
Заводський номер
112.01.11
Кількість на модель
2
№
71
Назва деталі
Покажчик повороту
Заводський номер
26.3726010
Кількість на модель
2
№
71
Назва деталі
Фарах
Заводський номер
112.03.29
Кількість на модель
2
№
72
Назва деталі
Фарах
Заводський номер
341.3711010
Кількість на модель
2
№
72
Назва деталі
Коректор фар
Заводський номер
Корректорфары
Кількість на модель
2
№
73
Назва деталі
Звуковий сигнал низького тону
Заводський номер
24.3721010
Кількість на модель
1
№
74
Назва деталі
Звуковий сигнал, комплект у зборі
Заводський номер
С306Д
Кількість на модель
1
№
74
Назва деталі
Звуковий сигнал високої частоти
Заводський номер
241.3721010
Кількість на модель
1
№
75
Назва деталі
Звуковий сигнал
Заводський номер
С307Д
Кількість на модель
1
№
75
Назва деталі
Правий задній ліхтар
Заводський номер
56.3776АА
Кількість на модель
№
80
Назва деталі
Лівий задній ліхтар
Заводський номер
7442.3716-10
Кількість на модель
1
№
80
Назва деталі
Розетка причепа
Заводський номер
СНЦ125-7/45Р034-01
Кількість на модель
2
№
81
Назва деталі
Розетка причепа
Заводський номер
СНЦ124-7/45Р034-01
Кількість на модель
2
№
81
Назва деталі
Розетка штепсельна ПС 325-100
Заводський номер
ПС325-3723100
Кількість на модель
2
№
81
Назва деталі
Розетка штепсельна ПС 326-100
Заводський номер
ПС326-3723100
Кількість на модель
2
№
81
Назва деталі
Лівий задній ліхтар
Заводський номер
561.3776АА
Кількість на модель
№
83
Назва деталі
Фарах
Заводський номер
2012.3711
Кількість на модель
№
84
Назва деталі
Фара-прожектор
Заводський номер
112.05.44
Кількість на модель
№
84
Назва деталі
Датчик засмічення повітряного фільтра
Заводський номер
13.3839
Кількість на модель
1
№
85
Назва деталі
Датчик
Заводський номер
Датчик
Кількість на модель
1
№
86
Назва деталі
Датчик сигналізатора аварійного тиску масла в системі змащення двигуна
Заводський номер
7Ш5.183.002
Кількість на модель
1
№
87
Назва деталі
Датчик аварійного тиску масла
Заводський номер
2602.3829010
Кількість на модель
1
№
87
Назва деталі
Датчик індикатора тиску масла в системі змащення двигуна
Заводський номер
ММ370-3829-ХЛ
Кількість на модель
1
№
88
Назва деталі
Датчик сигналізатора аварійної температури охолоджувальної рідини
Заводський номер
ТМ111-3808000-08
Кількість на модель
1
№
89
Назва деталі
Датчик індикатора температури охолоджувальної рідини
Заводський номер
ТМ100А-3808-0
Кількість на модель
1
№
90
Назва деталі
Генератор
Заводський номер
9422.3701-02
Кількість на модель
1
№
91
Назва деталі
Стартер
Заводський номер
25.3708-20
Кількість на модель
1
№
92
Назва деталі
Реле
Заводський номер
751.3777-02
Кількість на модель
1
№
93
Назва деталі
Додатковий резистор з електротермічним реле
Заводський номер
12.3741
Кількість на модель
1
№
95
Назва деталі
Електромагнітний паливний клапан
Заводський номер
11.3741
Кількість на модель
1
№
96
Назва деталі
Штифтова факельна свічка
Заводський номер
11.3740
Кількість на модель
2
№
97
Назва деталі
Датчик рівня палива
Заводський номер
5202.3827010
Кількість на модель
1
№
100
Назва деталі
Ліхтар для освітлення номерного знака
Заводський номер
ФП131АБ-3717010-02
Кількість на модель
2
№
103
Назва деталі
Акумуляторні батареї
Заводський номер
6СТ-190АП3
Кількість на модель
2
№
104
Назва деталі
Акумулятор
Заводський номер
6СТ-190АЗ
Кількість на модель
2
№
104
Назва деталі
Батарея
Заводський номер
6СТ-190А
Кількість на модель
2
№
104
Назва деталі
Датчик спідометра ПА8046-4
Заводський номер
ПД8089
Кількість на модель
1
№
106
Назва деталі
Датчик спідометра
Заводський номер
4222.3843010
Кількість на модель
1
№
106
Назва деталі
Вимикач
Заводський номер
ВК403А-3716000
Кількість на модель
1
№
107
Назва деталі
Вимикач «маси»
Заводський номер
1400.3737010
Кількість на модель
1
№
108
Назва деталі
Замінний елемент осушувача
Заводський номер
Элемент
Кількість на модель
1
№
109
Назва деталі
Вимикач сигналізації несправності гальмівної системи
Заводський номер
ВК503-3710110
Кількість на модель
2
№
110
Назва деталі
Гідравлічний вимикач світла «Стоп»
Заводський номер
ВК12Б-02
Кількість на модель
2
№
112
Назва деталі
Датчики сигналізатора мінімального робочого тиску
Заводський номер
ДЕ-В
Кількість на модель
3
№
119
Назва деталі
Датчик аварійного тиску повітря __NT__0__
Заводський номер
2702.3829
Кількість на модель
3
№
119
Назва деталі
Клапан
Заводський номер
КЭБ420
Кількість на модель
1
№
122
Назва деталі
Електромагнітний клапан КЕМ- 5
Заводський номер
ММММ.306577.018
Кількість на модель
1
№
125
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сигнальна панель | ФГ8047-2 | 1 | 1 | 1 | |||
| 2 | Вимикач стартера та приладів (замок запалювання) | 2109-3704005-30 | 1 | 1 | 2 | |||
| 3 | Перемикач поворотників | 1102.3769-02 | 1 | 1 | 3 | |||
| 4 | Перемикач склоочисника та склоомивача | 9902.3709-01 | 1 | 1 | 4 | |||
| 5 | Двострілковий манометр | 1921.3830010 | 1 | 1 | 5 | |||
| 6 | Прилад | ПА8046-4 | 1 | 1 | 6 | |||
| 6 | Електронний спідометр | 87.3802010 | 1 | 1 | 6 | |||
| 7 | Індикатор напруги 11.3812 | 11.3812010 | 1 | 1 | 7 | |||
| 8 | Електронний тахометр | 6201.3813010 | 1 | 1 | 8 | |||
| 9 | Індикатор температури | 36.3807010 | 1 | 1 | 9 | |||
| 9 | Приймач датчика температури води | УК171М-3807010-УХЛ | 1 | 1 | 9 | |||
| 10 | Індикатор тиску в системі змащення двигуна | 33.3810010 | 1 | 1 | 10 | |||
| 10 | Датчик тиску масла | УК170М-3810010-УХЛ | 1 | 1 | 10 | |||
| 11 | Індикатор рівня палива | 34.3806010 | 1 | 1 | 11 | |||
| 11 | Приймач датчика рівня палива | УБ170М-3806010-УХЛ | 1 | 1 | 11 | |||
| 12 | Реле-переривник покажчиків повороту | 9132.3777 | 1 | 1 | 12 | |||
| 13 | Вимикач аварійної сигналізації | 329.3710 | 1 | 1 | 13 | |||
| 13 | Вимикачів аварійної сигналізації | 249.3710-02 | 1 | 1 | 13 | |||
| 13 | Вимикач аварійної сигналізації | 245.3710-01 | 1 | 1 | 13 | |||
| 14 | Розетка | 47К | 1 | 1 | 14 | |||
| 15 | Шумовий сигналізатор | 733.3747-10 | 1 | 1 | 15 | |||
| 16 | Передній габаритний ліхтар | 264.3712010 | 2 | 2 | 16 | |||
| 16 | Передній габаритний ліхтар | 611.3731-02 | 2 | 2 | 16 | |||
| 17 | Бічний габаритний ліхтар | 4462.3731-02 | 4 | 4 | 17 | |||
| 17 | Габаритний ліхтар | ГФ1-26 | 4 | 4 | 17 | |||
| 18 | Додаткові плафони освітлення кабіни | СИЕУ.453754.005-01 | 2 | 2 | 18 | |||
| 19 | Дверні вимикачі плафонів | ВК409-3710000 | 2 | 2 | 19 | |||
| 20 | Повторювач бічного покажчика повороту УП101-Б1 | УП101-3726010-Б1 | 3 | 3 | 20 | |||
| 23 | Вимикач ліхтарів знака автопоїзда | 3842.3710-02.38 | 1 | 1 | 23 | |||
| 28 | Підсвічування | Подсветка | 1 | 1 | 28 | |||
| 29 | Перемикач управління краном обігрівача кабіни | 77.3709-02.01 | 1 | 1 | 29 | |||
| 30 | ПЕРЕКЛЮЧАТЕЛЬ | 82.3709-25.09 | 1 | 1 | 30 | |||
| 31 | Конденсаторний електродвигун | Электродвигатель | 1 | 1 | 31 | |||
| 32 | Кран | Кран | 1 | 1 | 32 | |||
| 33 | Вимикач заднього протитуманного ліхтаря | 3842.3710-11.04 | 1 | 1 | 33 | |||
| 34 | Вимикач ЕФУ | 3842.3710-11.36 | 1 | 1 | 34 | |||
| 35 | Перемикач зовнішнього освітлення | 82.3709-24.33 | 1 | 1 | 35 | |||
| 36 | Вимикач фари-прожектора | 3842.3710-0205 | 36 | |||||
| 37 | Датчик | 2802.3829010 | 1 | 1 | 37 | |||
| 39 | Перемикач управління обігрівачем кабіни | П147-3709-02.08 | 1 | 1 | 39 | |||
| 42 | Кнопковий вимикач __NT__1____NT__0__ | 21.3737-10 | 1 | 1 | 42 | |||
| 44 | ПЕРЕКЛЮЧАТЕЛЬ | П147-3709-08.17 | 1 | 1 | 44 | |||
| 45 | Вимикач АБС (діагностика) | 3842.3710-11.00 | 1 | 1 | 45 | |||
| 48 | Індикатор тиску в системі підкачування шин | 2411.3830010 | 1 | 1 | 48 | |||
| 50 | Реле задніх протитуманних фар | 211.3777М | 1 | 1 | 50 | |||
| 51 | Блок запобіжників | Блокпредохранителей | 1 | 1 | 51 | |||
| 54 | Реле стартера | 738.3747-20 | 1 | 1 | 54 | |||
| 55 | Реле розвантаження клеми | 2-1904025-6 | 1 | 1 | 55 | |||
| 56 | Реле розвантаження клеми | 755.3777-01 | 1 | 1 | 56 | |||
| 57 | Реле склоочисника | РС1.2 | 1 | 1 | 57 | |||
| 58 | Реле | 983.3747-01 | 1 | 1 | 58 | |||
| 67 | Електромеханічний коректор фар | ЭМКФ35 | 1 | 1 | 67 | |||
| 68 | Електродвигун склоомивача | МЭ268 | 1 | 1 | 68 | |||
| 69 | Електродвигун склоочисника | 29.3780 | 1 | 1 | 69 | |||
| 70 | Додатковий бічний поворотник | 5702.3726000 | 2 | 2 | 70 | |||
| 71 | Покажчик повороту 112.01.11 ТУ РБ 600124825.0312002 | 112.01.11 | 2 | 2 | 71 | |||
| 71 | Покажчик повороту | 26.3726010 | 2 | 2 | 71 | |||
| 72 | Фарах | 112.03.29 | 2 | 2 | 72 | |||
| 72 | Фарах | 341.3711010 | 2 | 2 | 72 | |||
| 73 | Коректор фар | Корректорфары | 2 | 2 | 73 | |||
| 74 | Звуковий сигнал низького тону | 24.3721010 | 1 | 1 | 74 | |||
| 74 | Звуковий сигнал, комплект у зборі | С306Д | 1 | 1 | 74 | |||
| 75 | Звуковий сигнал високої частоти | 241.3721010 | 1 | 1 | 75 | |||
| 75 | Звуковий сигнал | С307Д | 1 | 1 | 75 | |||
| 80 | Правий задній ліхтар | 56.3776АА | 80 | |||||
| 80 | Лівий задній ліхтар | 7442.3716-10 | 1 | 1 | 80 | |||
| 81 | Розетка причепа | СНЦ125-7/45Р034-01 | 2 | 2 | 81 | |||
| 81 | Розетка причепа | СНЦ124-7/45Р034-01 | 2 | 2 | 81 | |||
| 81 | Розетка штепсельна ПС 325-100 | ПС325-3723100 | 2 | 2 | 81 | |||
| 81 | Розетка штепсельна ПС 326-100 | ПС326-3723100 | 2 | 2 | 81 | |||
| 83 | Лівий задній ліхтар | 561.3776АА | 83 | |||||
| 84 | Фарах | 2012.3711 | 84 | |||||
| 84 | Фара-прожектор | 112.05.44 | 84 | |||||
| 85 | Датчик засмічення повітряного фільтра | 13.3839 | 1 | 1 | 85 | |||
| 86 | Датчик | Датчик | 1 | 1 | 86 | |||
| 87 | Датчик сигналізатора аварійного тиску масла в системі змащення двигуна | 7Ш5.183.002 | 1 | 1 | 87 | |||
| 87 | Датчик аварійного тиску масла | 2602.3829010 | 1 | 1 | 87 | |||
| 88 | Датчик індикатора тиску масла в системі змащення двигуна | ММ370-3829-ХЛ | 1 | 1 | 88 | |||
| 89 | Датчик сигналізатора аварійної температури охолоджувальної рідини | ТМ111-3808000-08 | 1 | 1 | 89 | |||
| 90 | Датчик індикатора температури охолоджувальної рідини | ТМ100А-3808-0 | 1 | 1 | 90 | |||
| 91 | Генератор | 9422.3701-02 | 1 | 1 | 91 | |||
| 92 | Стартер | 25.3708-20 | 1 | 1 | 92 | |||
| 93 | Реле | 751.3777-02 | 1 | 1 | 93 | |||
| 95 | Додатковий резистор з електротермічним реле | 12.3741 | 1 | 1 | 95 | |||
| 96 | Електромагнітний паливний клапан | 11.3741 | 1 | 1 | 96 | |||
| 97 | Штифтова факельна свічка | 11.3740 | 2 | 2 | 97 | |||
| 100 | Датчик рівня палива | 5202.3827010 | 1 | 1 | 100 | |||
| 103 | Ліхтар для освітлення номерного знака | ФП131АБ-3717010-02 | 2 | 2 | 103 | |||
| 104 | Акумуляторні батареї | 6СТ-190АП3 | 2 | 2 | 104 | |||
| 104 | Акумулятор | 6СТ-190АЗ | 2 | 2 | 104 | |||
| 104 | Батарея | 6СТ-190А | 2 | 2 | 104 | |||
| 106 | Датчик спідометра ПА8046-4 | ПД8089 | 1 | 1 | 106 | |||
| 106 | Датчик спідометра | 4222.3843010 | 1 | 1 | 106 | |||
| 107 | Вимикач | ВК403А-3716000 | 1 | 1 | 107 | |||
| 108 | Вимикач «маси» | 1400.3737010 | 1 | 1 | 108 | |||
| 109 | Замінний елемент осушувача | Элемент | 1 | 1 | 109 | |||
| 110 | Вимикач сигналізації несправності гальмівної системи | ВК503-3710110 | 2 | 2 | 110 | |||
| 112 | Гідравлічний вимикач світла «Стоп» | ВК12Б-02 | 2 | 2 | 112 | |||
| 119 | Датчики сигналізатора мінімального робочого тиску | ДЕ-В | 3 | 3 | 119 | |||
| 119 | Датчик аварійного тиску повітря __NT__0__ | 2702.3829 | 3 | 3 | 119 | |||
| 122 | Клапан | КЭБ420 | 1 | 1 | 122 | |||
| 125 | Електромагнітний клапан КЕМ- 5 | ММММ.306577.018 | 1 | 1 | 125 |
