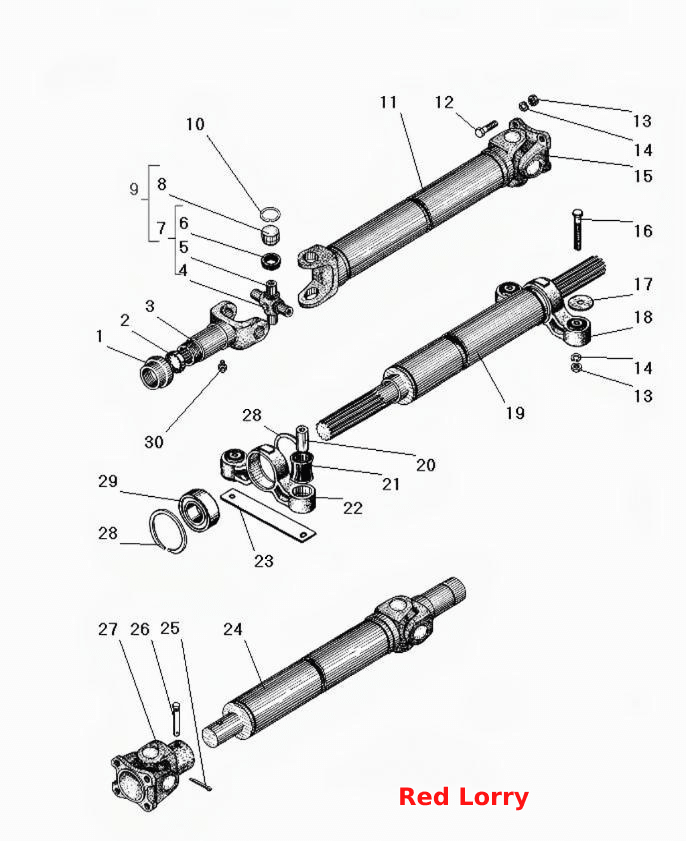

Привід лебідки
100%
Назва деталі
Обойма сальника
Заводський номер
121-2203087-Б
Кількість на модель
2
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
121-2203088
Кількість на модель
2
№
2
Назва деталі
Ковзна вилка у зборі
Заводський номер
51А-2201047-10
Кількість на модель
2
№
3
Назва деталі
Запобіжний клапан у зборі
Заводський номер
296780
Кількість на модель
4
№
4
Назва деталі
Хрестовина
Заводський номер
42-2201030
Кількість на модель
4
№
5
Назва деталі
Торцеве ущільнення підшипника
Заводський номер
53А-2201031
Кількість на модель
16
№
6
Назва деталі
Хрестовина в зборі
Заводський номер
42-2201026
Кількість на модель
4
№
7
Назва деталі
Подшипник
Заводський номер
804704К4С10
Кількість на модель
16
№
8
Назва деталі
Хрестовина з підшипниками в зборі
Заводський номер
42-2201025
Кількість на модель
4
№
9
Назва деталі
Стопорне кільце
Заводський номер
42-2201040
Кількість на модель
№
10
Назва деталі
Карданний вал (зварений) задній
Заводський номер
375Д-4502017-10
Кількість на модель
1
№
11
Назва деталі
Болт M12x1,25-6gx35
Заводський номер
331928-П29
Кількість на модель
8
№
12
Назва деталі
Гайка М12х1,25-6Н ОСТ 37.001.124-93
Заводський номер
250515-П29
Кількість на модель
12
№
13
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
12
№
14
Назва деталі
Фланець
Заводський номер
41375-4201023-10
Кількість на модель
2
№
15
Назва деталі
Центровий болт
Заводський номер
43206-2913032
Кількість на модель
4
№
16
Назва деталі
Диск
Заводський номер
335632-П29
Кількість на модель
4
№
17
Назва деталі
Опора в зборі
Заводський номер
4320-4502092
Кількість на модель
2
№
18
Назва деталі
Карданний вал (зварний) проміжний
Заводський номер
375Д-4502015-10
Кількість на модель
1
№
19
Назва деталі
Втулка
Заводський номер
4320-4502096
Кількість на модель
4
№
20
Назва деталі
Втулка головки амортизатора
Заводський номер
4320-2905410
Кількість на модель
4
№
21
Назва деталі
Корпус опори
Заводський номер
4320-4502095
Кількість на модель
2
№
22
Назва деталі
Опорна пластина
Заводський номер
375-4502042
Кількість на модель
1
№
23
Назва деталі
Карданний вал (зварний) передній
Заводський номер
375Д-4502016-10
Кількість на модель
1
№
24
Назва деталі
Шплінт 32х37.001.171-93 ОСТ __NT__3__4
Заводський номер
258054-П29
Кількість на модель
1
№
25
Назва деталі
Штифт зрізний
Заводський номер
375-4502052-03
Кількість на модель
1
№
26
Назва деталі
Вилка
Заводський номер
375Д-4502022-10
Кількість на модель
1
№
27
Назва деталі
Кільце В80
Заводський номер
333616
Кількість на модель
4
№
28
Назва деталі
Кульковий радіальний підшипник проміжної опори приводу лебідки
Заводський номер
180508К2С17
Кількість на модель
2
№
29
Назва деталі
ГОСТ
Заводський номер
264072-П29
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обойма сальника | 121-2203087-Б | 2 | 2 | 1 | |||
| 2 | Ущільнювальне кільце | 121-2203088 | 2 | 2 | 2 | |||
| 3 | Ковзна вилка у зборі | 51А-2201047-10 | 2 | 2 | 3 | |||
| 4 | Запобіжний клапан у зборі | 296780 | 4 | 4 | 4 | |||
| 5 | Хрестовина | 42-2201030 | 4 | 4 | 5 | |||
| 6 | Торцеве ущільнення підшипника | 53А-2201031 | 16 | 16 | 6 | |||
| 7 | Хрестовина в зборі | 42-2201026 | 4 | 4 | 7 | |||
| 8 | Подшипник | 804704К4С10 | 16 | 16 | 8 | |||
| 9 | Хрестовина з підшипниками в зборі | 42-2201025 | 4 | 4 | 9 | |||
| 10 | Стопорне кільце | 42-2201040 | 10 | |||||
| 11 | Карданний вал (зварений) задній | 375Д-4502017-10 | 1 | 1 | 11 | |||
| 12 | Болт M12x1,25-6gx35 | 331928-П29 | 8 | 8 | 12 | |||
| 13 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | 250515-П29 | 12 | 12 | 13 | |||
| 14 | Пружинна шайба | 252137-П2 | 12 | 12 | 14 | |||
| 15 | Фланець | 41375-4201023-10 | 2 | 2 | 15 | |||
| 16 | Центровий болт | 43206-2913032 | 4 | 4 | 16 | |||
| 17 | Диск | 335632-П29 | 4 | 4 | 17 | |||
| 18 | Опора в зборі | 4320-4502092 | 2 | 2 | 18 | |||
| 19 | Карданний вал (зварний) проміжний | 375Д-4502015-10 | 1 | 1 | 19 | |||
| 20 | Втулка | 4320-4502096 | 4 | 4 | 20 | |||
| 21 | Втулка головки амортизатора | 4320-2905410 | 4 | 4 | 21 | |||
| 22 | Корпус опори | 4320-4502095 | 2 | 2 | 22 | |||
| 23 | Опорна пластина | 375-4502042 | 1 | 1 | 23 | |||
| 24 | Карданний вал (зварний) передній | 375Д-4502016-10 | 1 | 1 | 24 | |||
| 25 | Шплінт 32х37.001.171-93 ОСТ __NT__3__4 | 258054-П29 | 1 | 1 | 25 | |||
| 26 | Штифт зрізний | 375-4502052-03 | 1 | 1 | 26 | |||
| 27 | Вилка | 375Д-4502022-10 | 1 | 1 | 27 | |||
| 28 | Кільце В80 | 333616 | 4 | 4 | 28 | |||
| 29 | Кульковий радіальний підшипник проміжної опори приводу лебідки | 180508К2С17 | 2 | 2 | 29 | |||
| 30 | ГОСТ | 264072-П29 | 2 | 2 | 30 |
