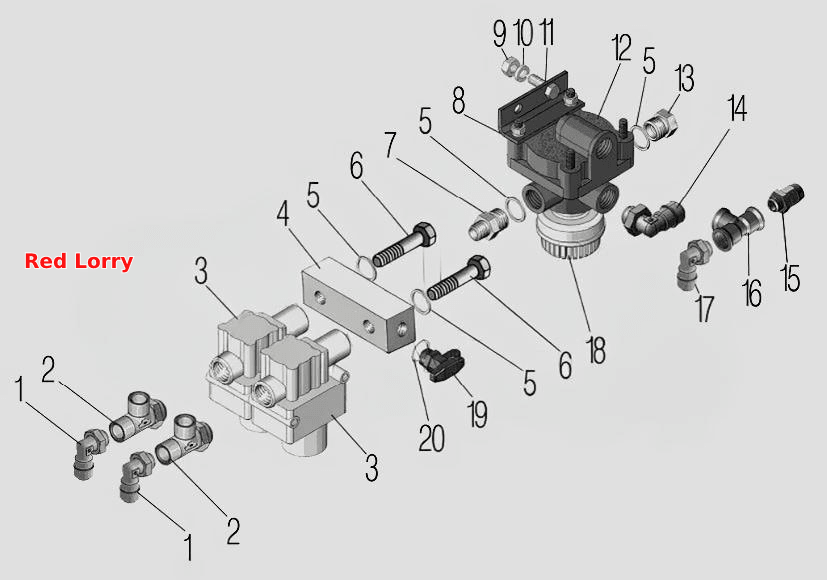

Встановлення прискорювального клапана з модуляторами
100%
Назва деталі
Кутовий фітинг
Заводський номер
950212-М16х1,5
Кількість на модель
2
№
1
Назва деталі
Вертикальний різьбовий трійник
Заводський номер
D2072М16х1,5-М22х1,5-S
Кількість на модель
2
№
2
Назва деталі
Модулятор
Заводський номер
4721950180
Кількість на модель
2
№
3
Назва деталі
Перехідник
Заводський номер
63685-3518101
Кількість на модель
1
№
4
Назва деталі
Ущільнювальне кільце
Заводський номер
US-M22-NBR
Кількість на модель
8
№
5
Назва деталі
гвинт
Заводський номер
63685-3518102
Кількість на модель
2
№
6
Назва деталі
Штуцер
Заводський номер
334161
Кількість на модель
1
№
7
Назва деталі
Кронштейн клапана
Заводський номер
4320У6-3518010
Кількість на модель
1
№
8
Назва деталі
Гайка М14х1, 5
Заводський номер
250634-П29
Кількість на модель
2
№
9
Назва деталі
Диск
Заводський номер
252016-П29
Кількість на модель
2
№
10
Назва деталі
Болт M14-6gх45
Заводський номер
201591-П29
Кількість на модель
2
№
11
Назва деталі
Прискорювальний клапан
Заводський номер
8001.35.18.010-20
Кількість на модель
1
№
12
Назва деталі
Пробка М22х1, 5
Заводський номер
339536
Кількість на модель
1
№
13
Назва деталі
Кутовий фітинг
Заводський номер
D650215-M16х1,5-S
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
DS651010-М16х1,5-S
Кількість на модель
1
№
15
Назва деталі
Трійник
Заводський номер
D2062М16х1,5-М22х1,5-S
Кількість на модель
2
№
16
Назва деталі
Кутовий фітинг
Заводський номер
D65026-М16х1,5-S
Кількість на модель
1
№
17
Назва деталі
Глушник
Заводський номер
11.3590070
Кількість на модель
1
№
18
Назва деталі
Клапан контрольного виходу
Заводський номер
100-3515310-10
Кількість на модель
1
№
19
Назва деталі
Ущільнювальне кільце
Заводський номер
US-M16-NBR
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутовий фітинг | 950212-М16х1,5 | 2 | 2 | 1 | |||
| 2 | Вертикальний різьбовий трійник | D2072М16х1,5-М22х1,5-S | 2 | 2 | 2 | |||
| 3 | Модулятор | 4721950180 | 2 | 2 | 3 | |||
| 4 | Перехідник | 63685-3518101 | 1 | 1 | 4 | |||
| 5 | Ущільнювальне кільце | US-M22-NBR | 8 | 8 | 5 | |||
| 6 | гвинт | 63685-3518102 | 2 | 2 | 6 | |||
| 7 | Штуцер | 334161 | 1 | 1 | 7 | |||
| 8 | Кронштейн клапана | 4320У6-3518010 | 1 | 1 | 8 | |||
| 9 | Гайка М14х1, 5 | 250634-П29 | 2 | 2 | 9 | |||
| 10 | Диск | 252016-П29 | 2 | 2 | 10 | |||
| 11 | Болт M14-6gх45 | 201591-П29 | 2 | 2 | 11 | |||
| 12 | Прискорювальний клапан | 8001.35.18.010-20 | 1 | 1 | 12 | |||
| 13 | Пробка М22х1, 5 | 339536 | 1 | 1 | 13 | |||
| 14 | Кутовий фітинг | D650215-M16х1,5-S | 1 | 1 | 14 | |||
| 15 | Штуцер | DS651010-М16х1,5-S | 1 | 1 | 15 | |||
| 16 | Трійник | D2062М16х1,5-М22х1,5-S | 2 | 2 | 16 | |||
| 17 | Кутовий фітинг | D65026-М16х1,5-S | 1 | 1 | 17 | |||
| 18 | Глушник | 11.3590070 | 1 | 1 | 18 | |||
| 19 | Клапан контрольного виходу | 100-3515310-10 | 1 | 1 | 19 | |||
| 20 | Ущільнювальне кільце | US-M16-NBR | 1 | 1 | 20 |
