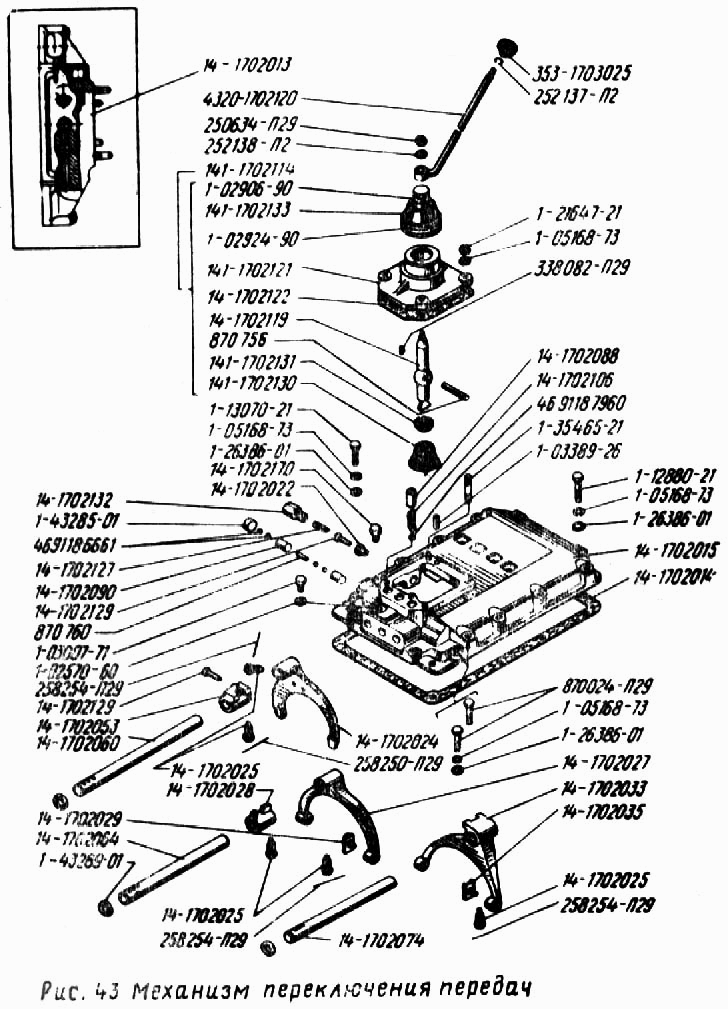

Механізм перемикання передач
100%
Назва деталі
Заглушка чашкоподібна діаметром 25
Заводський номер
1-43289-01
Кількість на модель
№
Назва деталі
Штифт 10х75
Заводський номер
870756
Кількість на модель
№
Назва деталі
Болт M10h 1,25h40
Заводський номер
1-13070-21
Кількість на модель
№
Назва деталі
Пружинна шайба
Заводський номер
1-05168-73
Кількість на модель
№
Назва деталі
Диск
Заводський номер
1-26386-01
Кількість на модель
№
Назва деталі
Шплінт-дріт установчого гвинта головки
Заводський номер
258250-П29
Кількість на модель
№
Назва деталі
Болт M10x1,25x40
Заводський номер
870024-П29
Кількість на модель
№
Назва деталі
Болт M10x1,25x60
Заводський номер
1-12880-21
Кількість на модель
№
Назва деталі
Штифт 10х25
Заводський номер
1-03389-26
Кількість на модель
№
Назва деталі
Шпилька М10х1,25х30
Заводський номер
1-35465-21
Кількість на модель
№
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
№
Назва деталі
Гайка М10х1, 25
Заводський номер
1-21647-21
Кількість на модель
№
Назва деталі
Хомут у зборі
Заводський номер
1-02924-90
Кількість на модель
№
Назва деталі
Хомут у зборі
Заводський номер
1-02906-90
Кількість на модель
№
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
№
Назва деталі
Рукоятка важеля у зборі
Заводський номер
353-1703025
Кількість на модель
№
Назва деталі
Склянка
Заводський номер
14-1702088
Кількість на модель
№
Назва деталі
Партнер V 6, 6 мм N
Заводський номер
Шарик 6 V 6,35 мм Н
Кількість на модель
№
Назва деталі
Кришка коробки передач
Заводський номер
14-1702015
Кількість на модель
№
Назва деталі
Прокладка верхньої кришки
Заводський номер
14-1702014
Кількість на модель
№
Назва деталі
Заглушка діаметром 16 чашкоподібна
Заводський номер
1-43285-01
Кількість на модель
№
Назва деталі
Штифт 5х19, 5
Заводський номер
870760
Кількість на модель
№
Назва деталі
Пробка М16х1, 5
Заводський номер
1-03007-71
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
1-02570-60
Кількість на модель
№
Назва деталі
Шплінт — дріт
Заводський номер
258254-П29
Кількість на модель
№
Назва деталі
Гайка М14х1, 5
Заводський номер
250634-П29
Кількість на модель
№
Назва деталі
Сегментна шпонка 4х6, 5
Заводський номер
338082-П29
Кількість на модель
№
Назва деталі
Важіль перемикання передач
Заводський номер
4320-1702120
Кількість на модель
№
Назва деталі
Наконечник важеля з опорою у зборі
Заводський номер
141-1702114
Кількість на модель
№
Назва деталі
Пружина запобіжника включення 1-ї передачі та заднього ходу
Заводський номер
14-1702127
Кількість на модель
1
№
Назва деталі
Пружина наконечника важеля
Заводський номер
141-1702130
Кількість на модель
1
№
Назва деталі
Запобіжник увімкнення 1-ї передачі та заднього ходу
Заводський номер
14-1702129
Кількість на модель
2
№
Назва деталі
Опора важеля
Заводський номер
141-1702121
Кількість на модель
1
№
Назва деталі
Наконечник важеля
Заводський номер
141-1702119
Кількість на модель
1
№
Назва деталі
Верхня кришка коробки передач
Заводський номер
14-1702013
Кількість на модель
1
№
Назва деталі
Головка важеля перемикання 1-ї передачі та заднього ходу
Заводський номер
14-1702053
Кількість на модель
1
№
Назва деталі
Головка штока вилки перемикання 2-ї та 3-ї передач (456623099)
Заводський номер
14-1702028
Кількість на модель
1
№
Назва деталі
Установчий гвинт
Заводський номер
14-1702025
Кількість на модель
5
№
Назва деталі
Вилка перемикання 4-ї та 5-ї передач
Заводський номер
14-1702033
Кількість на модель
1
№
Назва деталі
Вилка перемикання 2-ї та 3-ї передач
Заводський номер
14-1702027
Кількість на модель
1
№
Назва деталі
Пружина стопорної кульки механізму перемикання передач
Заводський номер
14-1702106
Кількість на модель
3
№
Назва деталі
Сапун коробки передач
Заводський номер
14-1702170
Кількість на модель
1
№
Назва деталі
Корпус пружини запобіжника ввімкнення 1-ї передачі
Заводський номер
14-1702132
Кількість на модель
1
№
Назва деталі
Захисний ковпак опори
Заводський номер
141-1702133
Кількість на модель
№
Назва деталі
Прокладка фланця верхньої кришки
Заводський номер
14-1702122
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
14-1702022
Кількість на модель
№
Назва деталі
Партнер BV 9, 525 мм N
Заводський номер
Шарик БV 9,525 мм Н
Кількість на модель
№
Назва деталі
Втулка кульок
Заводський номер
14-1702090
Кількість на модель
№
Назва деталі
Шток вилки перемикання 4-ї та 5-ї передач
Заводський номер
14-1702074
Кількість на модель
1
№
Назва деталі
Шток вилки перемикання 2-ї та 3-ї передач
Заводський номер
14-1702064
Кількість на модель
1
№
Назва деталі
Шток вилки перемикання 1-ї передачі та заднього ходу
Заводський номер
14-1702060
Кількість на модель
1
№
Назва деталі
Шайба пружини важеля
Заводський номер
141-1702131
Кількість на модель
1
№
Назва деталі
Сухарь вилки перемикання 4-ї та 5-ї передач
Заводський номер
14-1702035
Кількість на модель
2
№
Назва деталі
Сухарь вилки перемикання 2-ї, 3-ї передач
Заводський номер
14-1702029
Кількість на модель
2
№
Назва деталі
Важіль перемикання 1-ї передачі та заднього ходу
Заводський номер
14-1702024
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Заглушка чашкоподібна діаметром 25 | 1-43289-01 | |||||||
| Штифт 10х75 | 870756 | |||||||
| Болт M10h 1,25h40 | 1-13070-21 | |||||||
| Пружинна шайба | 1-05168-73 | |||||||
| Диск | 1-26386-01 | |||||||
| Шплінт-дріт установчого гвинта головки | 258250-П29 | |||||||
| Болт M10x1,25x40 | 870024-П29 | |||||||
| Болт M10x1,25x60 | 1-12880-21 | |||||||
| Штифт 10х25 | 1-03389-26 | |||||||
| Шпилька М10х1,25х30 | 1-35465-21 | |||||||
| Пружинна шайба | 252137-П2 | |||||||
| Гайка М10х1, 25 | 1-21647-21 | |||||||
| Хомут у зборі | 1-02924-90 | |||||||
| Хомут у зборі | 1-02906-90 | |||||||
| Пружинна шайба | 252138-П2 | |||||||
| Рукоятка важеля у зборі | 353-1703025 | |||||||
| Склянка | 14-1702088 | |||||||
| Партнер V 6, 6 мм N | Шарик 6 V 6,35 мм Н | |||||||
| Кришка коробки передач | 14-1702015 | |||||||
| Прокладка верхньої кришки | 14-1702014 | |||||||
| Заглушка діаметром 16 чашкоподібна | 1-43285-01 | |||||||
| Штифт 5х19, 5 | 870760 | |||||||
| Пробка М16х1, 5 | 1-03007-71 | |||||||
| Прокладка | 1-02570-60 | |||||||
| Шплінт — дріт | 258254-П29 | |||||||
| Гайка М14х1, 5 | 250634-П29 | |||||||
| Сегментна шпонка 4х6, 5 | 338082-П29 | |||||||
| Важіль перемикання передач | 4320-1702120 | |||||||
| Наконечник важеля з опорою у зборі | 141-1702114 | |||||||
| Пружина запобіжника включення 1-ї передачі та заднього ходу | 14-1702127 | 1 | 1 | |||||
| Пружина наконечника важеля | 141-1702130 | 1 | 1 | |||||
| Запобіжник увімкнення 1-ї передачі та заднього ходу | 14-1702129 | 2 | 2 | |||||
| Опора важеля | 141-1702121 | 1 | 1 | |||||
| Наконечник важеля | 141-1702119 | 1 | 1 | |||||
| Верхня кришка коробки передач | 14-1702013 | 1 | 1 | |||||
| Головка важеля перемикання 1-ї передачі та заднього ходу | 14-1702053 | 1 | 1 | |||||
| Головка штока вилки перемикання 2-ї та 3-ї передач (456623099) | 14-1702028 | 1 | 1 | |||||
| Установчий гвинт | 14-1702025 | 5 | 5 | |||||
| Вилка перемикання 4-ї та 5-ї передач | 14-1702033 | 1 | 1 | |||||
| Вилка перемикання 2-ї та 3-ї передач | 14-1702027 | 1 | 1 | |||||
| Пружина стопорної кульки механізму перемикання передач | 14-1702106 | 3 | 3 | |||||
| Сапун коробки передач | 14-1702170 | 1 | 1 | |||||
| Корпус пружини запобіжника ввімкнення 1-ї передачі | 14-1702132 | 1 | 1 | |||||
| Захисний ковпак опори | 141-1702133 | |||||||
| Прокладка фланця верхньої кришки | 14-1702122 | |||||||
| Втулка | 14-1702022 | |||||||
| Партнер BV 9, 525 мм N | Шарик БV 9,525 мм Н | |||||||
| Втулка кульок | 14-1702090 | |||||||
| Шток вилки перемикання 4-ї та 5-ї передач | 14-1702074 | 1 | 1 | |||||
| Шток вилки перемикання 2-ї та 3-ї передач | 14-1702064 | 1 | 1 | |||||
| Шток вилки перемикання 1-ї передачі та заднього ходу | 14-1702060 | 1 | 1 | |||||
| Шайба пружини важеля | 141-1702131 | 1 | 1 | |||||
| Сухарь вилки перемикання 4-ї та 5-ї передач | 14-1702035 | 2 | 2 | |||||
| Сухарь вилки перемикання 2-ї, 3-ї передач | 14-1702029 | 2 | 2 | |||||
| Важіль перемикання 1-ї передачі та заднього ходу | 14-1702024 | 1 | 1 |
