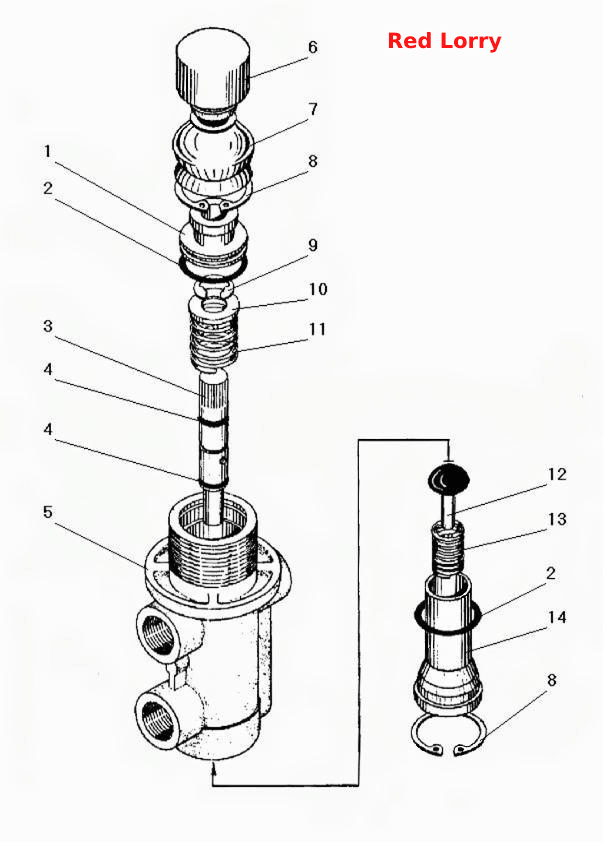

Пневматичний кран
100%
Назва деталі
Втулка
Заводський номер
100-3537130
Кількість на модель
2
№
1
Назва деталі
Кільце
Заводський номер
100-3537137
Кількість на модель
4
№
2
Назва деталі
Штовхач
Заводський номер
100-3537124
Кількість на модель
2
№
3
Назва деталі
Кільце
Заводський номер
100-3537133
Кількість на модель
4
№
4
Назва деталі
Корпус
Заводський номер
100-3537120
Кількість на модель
2
№
5
Назва деталі
Ковпачок
Заводський номер
100-3537125
Кількість на модель
2
№
6
Назва деталі
Захисний чохол
Заводський номер
100-3537129-01
Кількість на модель
2
№
7
Назва деталі
Опорне кільце
Заводський номер
307758-П2
Кількість на модель
4
№
8
Назва деталі
Опорне кільце
Заводський номер
489327-П2
Кількість на модель
2
№
9
Назва деталі
Тарілка пружини
Заводський номер
100-3537132
Кількість на модель
2
№
10
Назва деталі
Пружина
Заводський номер
100-3537123
Кількість на модель
2
№
11
Назва деталі
Клапан у зборі
Заводський номер
100-3537134
Кількість на модель
2
№
12
Назва деталі
Пружина
Заводський номер
100-3537136
Кількість на модель
2
№
13
Назва деталі
Направляюча
Заводський номер
100-3537140
Кількість на модель
2
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 100-3537130 | 2 | 2 | 1 | |||
| 2 | Кільце | 100-3537137 | 4 | 4 | 2 | |||
| 3 | Штовхач | 100-3537124 | 2 | 2 | 3 | |||
| 4 | Кільце | 100-3537133 | 4 | 4 | 4 | |||
| 5 | Корпус | 100-3537120 | 2 | 2 | 5 | |||
| 6 | Ковпачок | 100-3537125 | 2 | 2 | 6 | |||
| 7 | Захисний чохол | 100-3537129-01 | 2 | 2 | 7 | |||
| 8 | Опорне кільце | 307758-П2 | 4 | 4 | 8 | |||
| 9 | Опорне кільце | 489327-П2 | 2 | 2 | 9 | |||
| 10 | Тарілка пружини | 100-3537132 | 2 | 2 | 10 | |||
| 11 | Пружина | 100-3537123 | 2 | 2 | 11 | |||
| 12 | Клапан у зборі | 100-3537134 | 2 | 2 | 12 | |||
| 13 | Пружина | 100-3537136 | 2 | 2 | 13 | |||
| 14 | Направляюча | 100-3537140 | 2 | 2 | 14 |
