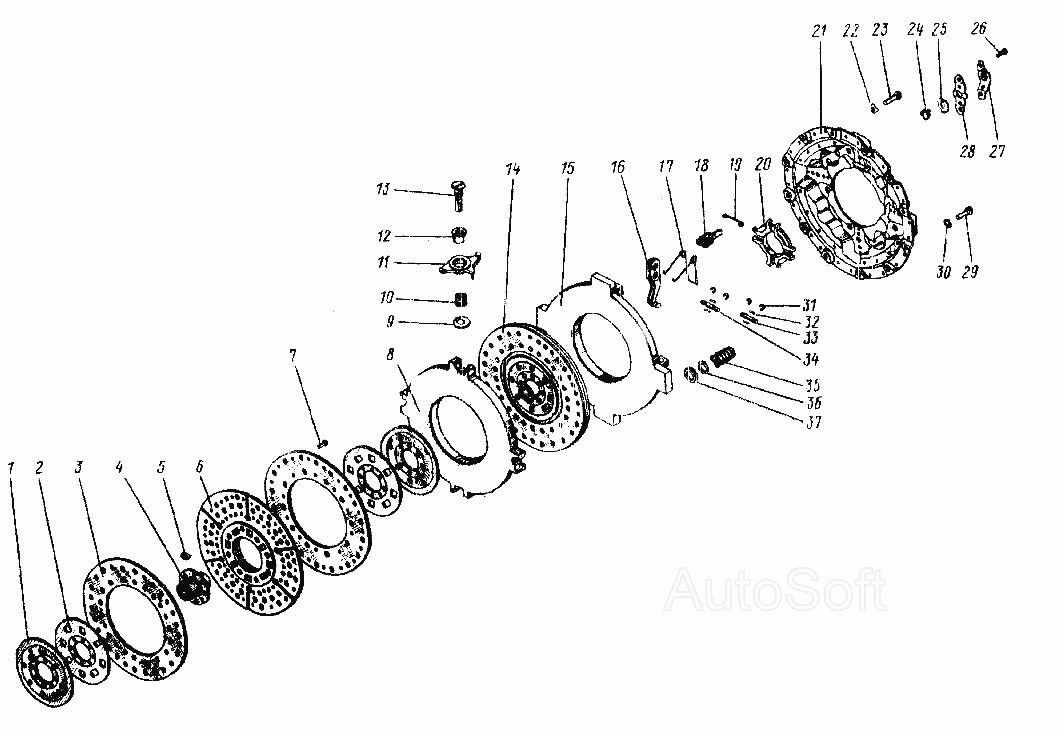

Зчеплення
100%
Назва деталі
Болт M8х16
Заводський номер
1-60432-21
Кількість на модель
10
№
Назва деталі
Контрольна пробка К1/4"
Заводський номер
262542-П29
Кількість на модель
2
№
Назва деталі
Прокладка верхньої кришки
Заводський номер
14-1601038
Кількість на модель
1
№
Назва деталі
Прокладка кришки люка
Заводський номер
14-1601025
Кількість на модель
1
№
Назва деталі
Прокладка нижньої кришки
Заводський номер
14-1601026
Кількість на модель
1
№
Назва деталі
Відтяжний важіль у зборі
Заводський номер
14-1601086
Кількість на модель
4
№
Назва деталі
Зчеплення в зборі
Заводський номер
МП-1600010
Кількість на модель
1
№
Назва деталі
Гайка М16х1, 5
Заводський номер
1-21641-11
Кількість на модель
8
№
Назва деталі
Пружинна шайба
Заводський номер
1-05166-73
Кількість на модель
10
№
Назва деталі
Шпилька М16х1,5х35
Заводський номер
1-18004-21
Кількість на модель
8
№
Назва деталі
Шпилька М16х1,5х50
Заводський номер
1-18007-31
Кількість на модель
8
№
Назва деталі
Штифт 12х35 установчий
Заводський номер
1-04830-11
Кількість на модель
4
№
Назва деталі
Маслянка К 1/8
Заводський номер
870840-П29
Кількість на модель
3
№
Назва деталі
Нижня кришка оглядового люка у зборі
Заводський номер
14-1601019
Кількість на модель
1
№
Назва деталі
Середній ведучий диск
Заводський номер
14-1601092
Кількість на модель
1
№
Назва деталі
Диск зчеплення з кожухом
Заводський номер
14-1601090-10
Кількість на модель
1
№
Назва деталі
Заглушка діаметром 43
Заводський номер
870833-П29С
Кількість на модель
1
№
Назва деталі
Картер зчеплення з кришками у зборі
Заводський номер
14-1601008-30
Кількість на модель
1
№
Назва деталі
Картер зчеплення
Заводський номер
14-1601010-10
Кількість на модель
1
№
Назва деталі
Кільце сальника
Заводський номер
14-1601244
Кількість на модель
1
№
Назва деталі
Ущільнювальне кільце сальника
Заводський номер
14-1601242
Кількість на модель
1
№
Назва деталі
Передня кришка люка картера зчеплення
Заводський номер
14-1601018
Кількість на модель
1
№
Назва деталі
Кришка сальника
Заводський номер
14-1601240
Кількість на модель
1
№
Назва деталі
Верхня кришка оглядового люка
Заводський номер
14-1601030
Кількість на модель
1
№
Назва деталі
Обвивка пружини
Заводський номер
14-1601161
Кількість на модель
4
№
1
Назва деталі
Диск демпфера
Заводський номер
14-1601153
Кількість на модель
4
№
2
Назва деталі
Фрикційна накладка
Заводський номер
14-1601138
Кількість на модель
4
№
3
Назва деталі
Маточина веденого диска
Заводський номер
14-1601142
Кількість на модель
2
№
4
Назва деталі
Пружина амортизатора
Заводський номер
14-1601150
Кількість на модель
16
№
5
Назва деталі
Ведений диск із кільцями демпфера в зборі
Заводський номер
14-1601132
Кількість на модель
2
№
6
Назва деталі
Заклепка 8х28
Заводський номер
1-30177-03
Кількість на модель
16
№
7
Назва деталі
Середній ведучий диск
Заводський номер
14-1601094
Кількість на модель
1
№
8
Назва деталі
Стопорна шайба
Заводський номер
870870-П29
Кількість на модель
4
№
9
Назва деталі
Пружина віджимного важеля
Заводський номер
14-1601314
Кількість на модель
4
№
10
Назва деталі
Важіль віджимного ведучого середнього диска
Заводський номер
14-1601300
Кількість на модель
4
№
11
Назва деталі
Втулка віджимного важеля
Заводський номер
14-1601310
Кількість на модель
4
№
12
Назва деталі
Вісь віджимного важеля
Заводський номер
14-1601306
Кількість на модель
4
№
13
Назва деталі
Ведений диск зчеплення
Заводський номер
14-1601130
Кількість на модель
2
№
14
Назва деталі
Натискний диск
Заводський номер
14-1601093
Кількість на модель
1
№
15
Назва деталі
Важіль відтяжного натискного диска
Заводський номер
14-1601095
Кількість на модель
4
№
16
Назва деталі
Пружина упорного кільця відтяжних важелів
Заводський номер
14-1601273
Кількість на модель
4
№
17
Назва деталі
Вилка важеля натискного диска
Заводський номер
14-1601108
Кількість на модель
4
№
18
Назва деталі
Петля пружини упорного кільця
Заводський номер
14-1601275
Кількість на модель
4
№
19
Назва деталі
Опорне кільце відтяжних важелів
Заводський номер
14-1601120
Кількість на модель
1
№
20
Назва деталі
Кожух із балансувальними пластинами у зборі
Заводський номер
14-1601122
Кількість на модель
1
№
21
Назва деталі
Стопорна шайба
Заводський номер
870866-П29
Кількість на модель
2
№
22
Назва деталі
Болт M8х27
Заводський номер
870010-П29
Кількість на модель
2
№
23
Назва деталі
Регулювальна гайка
Заводський номер
14-1601109
Кількість на модель
4
№
24
Назва деталі
Стопорна шайба
Заводський номер
870865-П29
Кількість на модель
4
№
25
Назва деталі
Болт M8х12
Заводський номер
1-60430-21
Кількість на модель
8
№
26
Назва деталі
Запірна пластина регулювальної гайки
Заводський номер
14-1601111
Кількість на модель
4
№
27
Назва деталі
Опорна пластина регулювальної гайки
Заводський номер
14-1601110
Кількість на модель
4
№
28
Назва деталі
Болт M10x1,25x30
Заводський номер
870012-П29
Кількість на модель
10
№
29
Назва деталі
Пружинна шайба
Заводський номер
1-05168-73
Кількість на модель
10
№
30
Назва деталі
Стопорна шайба
Заводський номер
1-10880-73
Кількість на модель
16
№
31
Назва деталі
Голчастий ролик діаметром 12х6870-72 за ГОСТ 2 відтяжних важелів натискного диска
Заводський номер
14-1601270
Кількість на модель
160
№
32
Назва деталі
Вісь вилки важеля
Заводський номер
14-1601112
Кількість на модель
4
№
33
Назва деталі
Вісь важеля натискного диска
Заводський номер
14-1601113
Кількість на модель
4
№
34
Назва деталі
Натискна пружина
Заводський номер
14-1601115-10
Кількість на модель
12
№
35
Назва деталі
Підкладка натискної пружини
Заводський номер
14-1601118
Кількість на модель
12
№
36
Назва деталі
Диск
Заводський номер
14-1601117
Кількість на модель
12
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M8х16 | 1-60432-21 | 10 | 10 | |||||
| Контрольна пробка К1/4" | 262542-П29 | 2 | 2 | |||||
| Прокладка верхньої кришки | 14-1601038 | 1 | 1 | |||||
| Прокладка кришки люка | 14-1601025 | 1 | 1 | |||||
| Прокладка нижньої кришки | 14-1601026 | 1 | 1 | |||||
| Відтяжний важіль у зборі | 14-1601086 | 4 | 4 | |||||
| Зчеплення в зборі | МП-1600010 | 1 | 1 | |||||
| Гайка М16х1, 5 | 1-21641-11 | 8 | 8 | |||||
| Пружинна шайба | 1-05166-73 | 10 | 10 | |||||
| Шпилька М16х1,5х35 | 1-18004-21 | 8 | 8 | |||||
| Шпилька М16х1,5х50 | 1-18007-31 | 8 | 8 | |||||
| Штифт 12х35 установчий | 1-04830-11 | 4 | 4 | |||||
| Маслянка К 1/8 | 870840-П29 | 3 | 3 | |||||
| Нижня кришка оглядового люка у зборі | 14-1601019 | 1 | 1 | |||||
| Середній ведучий диск | 14-1601092 | 1 | 1 | |||||
| Диск зчеплення з кожухом | 14-1601090-10 | 1 | 1 | |||||
| Заглушка діаметром 43 | 870833-П29С | 1 | 1 | |||||
| Картер зчеплення з кришками у зборі | 14-1601008-30 | 1 | 1 | |||||
| Картер зчеплення | 14-1601010-10 | 1 | 1 | |||||
| Кільце сальника | 14-1601244 | 1 | 1 | |||||
| Ущільнювальне кільце сальника | 14-1601242 | 1 | 1 | |||||
| Передня кришка люка картера зчеплення | 14-1601018 | 1 | 1 | |||||
| Кришка сальника | 14-1601240 | 1 | 1 | |||||
| Верхня кришка оглядового люка | 14-1601030 | 1 | 1 | |||||
| 1 | Обвивка пружини | 14-1601161 | 4 | 4 | 1 | |||
| 2 | Диск демпфера | 14-1601153 | 4 | 4 | 2 | |||
| 3 | Фрикційна накладка | 14-1601138 | 4 | 4 | 3 | |||
| 4 | Маточина веденого диска | 14-1601142 | 2 | 2 | 4 | |||
| 5 | Пружина амортизатора | 14-1601150 | 16 | 16 | 5 | |||
| 6 | Ведений диск із кільцями демпфера в зборі | 14-1601132 | 2 | 2 | 6 | |||
| 7 | Заклепка 8х28 | 1-30177-03 | 16 | 16 | 7 | |||
| 8 | Середній ведучий диск | 14-1601094 | 1 | 1 | 8 | |||
| 9 | Стопорна шайба | 870870-П29 | 4 | 4 | 9 | |||
| 10 | Пружина віджимного важеля | 14-1601314 | 4 | 4 | 10 | |||
| 11 | Важіль віджимного ведучого середнього диска | 14-1601300 | 4 | 4 | 11 | |||
| 12 | Втулка віджимного важеля | 14-1601310 | 4 | 4 | 12 | |||
| 13 | Вісь віджимного важеля | 14-1601306 | 4 | 4 | 13 | |||
| 14 | Ведений диск зчеплення | 14-1601130 | 2 | 2 | 14 | |||
| 15 | Натискний диск | 14-1601093 | 1 | 1 | 15 | |||
| 16 | Важіль відтяжного натискного диска | 14-1601095 | 4 | 4 | 16 | |||
| 17 | Пружина упорного кільця відтяжних важелів | 14-1601273 | 4 | 4 | 17 | |||
| 18 | Вилка важеля натискного диска | 14-1601108 | 4 | 4 | 18 | |||
| 19 | Петля пружини упорного кільця | 14-1601275 | 4 | 4 | 19 | |||
| 20 | Опорне кільце відтяжних важелів | 14-1601120 | 1 | 1 | 20 | |||
| 21 | Кожух із балансувальними пластинами у зборі | 14-1601122 | 1 | 1 | 21 | |||
| 22 | Стопорна шайба | 870866-П29 | 2 | 2 | 22 | |||
| 23 | Болт M8х27 | 870010-П29 | 2 | 2 | 23 | |||
| 24 | Регулювальна гайка | 14-1601109 | 4 | 4 | 24 | |||
| 25 | Стопорна шайба | 870865-П29 | 4 | 4 | 25 | |||
| 26 | Болт M8х12 | 1-60430-21 | 8 | 8 | 26 | |||
| 27 | Запірна пластина регулювальної гайки | 14-1601111 | 4 | 4 | 27 | |||
| 28 | Опорна пластина регулювальної гайки | 14-1601110 | 4 | 4 | 28 | |||
| 29 | Болт M10x1,25x30 | 870012-П29 | 10 | 10 | 29 | |||
| 30 | Пружинна шайба | 1-05168-73 | 10 | 10 | 30 | |||
| 31 | Стопорна шайба | 1-10880-73 | 16 | 16 | 31 | |||
| 32 | Голчастий ролик діаметром 12х6870-72 за ГОСТ 2 відтяжних важелів натискного диска | 14-1601270 | 160 | 160 | 32 | |||
| 33 | Вісь вилки важеля | 14-1601112 | 4 | 4 | 33 | |||
| 34 | Вісь важеля натискного диска | 14-1601113 | 4 | 4 | 34 | |||
| 35 | Натискна пружина | 14-1601115-10 | 12 | 12 | 35 | |||
| 36 | Підкладка натискної пружини | 14-1601118 | 12 | 12 | 36 | |||
| 37 | Диск | 14-1601117 | 12 | 12 | 37 |
