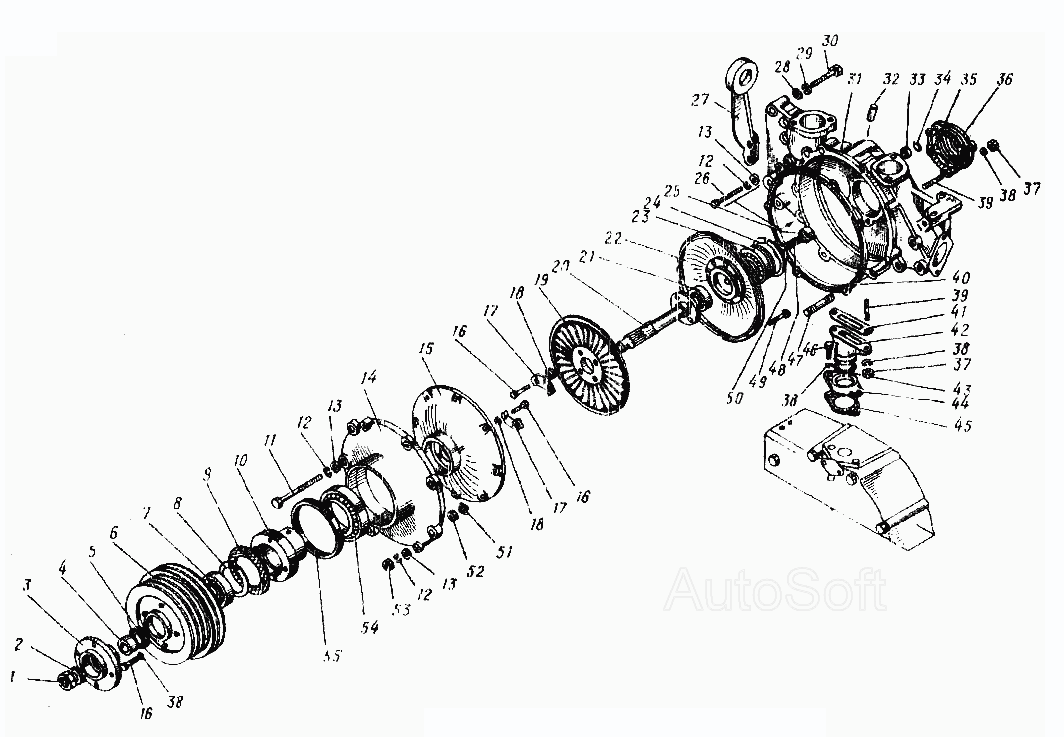

Гідромуфта приводу вентилятора
100%
Назва деталі
Шпилька М12х1,25х45
Заводський номер
1-35329-21
Кількість на модель
1
№
Назва деталі
Кульковий підшипник
Заводський номер
180504С9
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
740-1318218-10
Кількість на модель
1
№
Назва деталі
Ремінь «Стат» 8,5х8х1250
Заводський номер
740-1308020-30
Кількість на модель
3
№
Назва деталі
Важіль натяжного пристрою
Заводський номер
740-1308842
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
1-05168-73
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
1-26469-01
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
1-05166-73
Кількість на модель
2
№
Назва деталі
Регулювальна шайба
Заводський номер
740-1318252
Кількість на модель
8
№
Назва деталі
Шків натяжного пристрою
Заводський номер
740-1308112
Кількість на модель
2
№
Назва деталі
Шпилька М10х1,25х40
Заводський номер
1-34539-21
Кількість на модель
1
№
Назва деталі
Кришка шківа
Заводський номер
740-1308121
Кількість на модель
2
№
Назва деталі
Крильчатка вентилятора
Заводський номер
740-1308012-10
Кількість на модель
1
№
Назва деталі
Болт M10x1,25x20
Заводський номер
1-59705-21
Кількість на модель
4
№
Назва деталі
Болт M8х25
Заводський номер
1-60436-21
Кількість на модель
1
№
Назва деталі
Болт M8х50
Заводський номер
1-60442-21
Кількість на модель
1
№
Назва деталі
Вимикач гідромуфти в зборі
Заводський номер
740-1318210
Кількість на модель
1
№
Назва деталі
Гайка кріплення термосилового датчика
Заводський номер
740-1318250
Кількість на модель
1
№
Назва деталі
Гайка M12Х1, 25
Заводський номер
1-61036-11
Кількість на модель
1
№
Назва деталі
Гайка М10х1, 25
Заводський номер
1-21647-21
Кількість на модель
1
№
Назва деталі
Гідромуфта
Заводський номер
740-1318010-10
Кількість на модель
1
№
Назва деталі
Датчик температури в зборі
Заводський номер
ТС103-1306090
Кількість на модель
1
№
Назва деталі
Запірне кільце
Заводський номер
740-1308133
Кількість на модель
1
№
Назва деталі
Кільце Б13943-68 ГОСТ 47
Заводський номер
740-1308131
Кількість на модель
1
№
Назва деталі
Розпірне кільце
Заводський номер
740-1308123
Кількість на модель
1
№
Назва деталі
Гайка М22х1, 5
Заводський номер
1-07268-21
Кількість на модель
4
№
1
Назва деталі
Стопорна шайба
Заводський номер
870864-П29С
Кількість на модель
1
№
2
Назва деталі
Втулка вентилятора
Заводський номер
740-1308035-10
Кількість на модель
1
№
3
Назва деталі
Втулка манжети
Заводський номер
740-1318194
Кількість на модель
1
№
4
Назва деталі
Манжета веденого вала
Заводський номер
740-1318186-01
Кількість на модель
1
№
5
Назва деталі
Шків приводу генератора
Заводський номер
740-1318160-10
Кількість на модель
1
№
6
Назва деталі
Подшипник
Заводський номер
305
Кількість на модель
1
№
7
Назва деталі
Кільце підшипника
Заводський номер
740-1029136
Кількість на модель
1
№
8
Назва деталі
Прокладка шківа
Заводський номер
740-1318182-10
Кількість на модель
1
№
9
Назва деталі
Вал шківа приводу генератора
Заводський номер
740-1318162
Кількість на модель
1
№
10
Назва деталі
Болт M10x1,25x120
Заводський номер
1-59722-21
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
1-35504-01
Кількість на модель
10
№
13
Назва деталі
Корпус подшипника
Заводський номер
740-1318075-10
Кількість на модель
1
№
14
Назва деталі
Ведуче колесо
Заводський номер
740-1318032
Кількість на модель
1
№
15
Назва деталі
Болт M8х22
Заводський номер
870019-П29
Кількість на модель
12
№
16
Назва деталі
Стопорна шайба
Заводський номер
740-1318070
Кількість на модель
4
№
17
Назва деталі
Диск
Заводський номер
1-05196-01
Кількість на модель
8
№
18
Назва деталі
Ведене колесо
Заводський номер
740-1318046
Кількість на модель
1
№
19
Назва деталі
Вал веденого колеса
Заводський номер
740-1318040
Кількість на модель
1
№
20
Назва деталі
Підшипник ГОСТ 520-89 (придбана деталь)
Заводський номер
204 К3
Кількість на модель
1
№
21
Назва деталі
Вал приводний гідромуфти
Заводський номер
740-1318028-10
Кількість на модель
1
№
22
Назва деталі
Радіальний кульковий підшипник 35х72х17 (за номенклатурою ЗІЛа № 120-3509112)
Заводський номер
50207
Кількість на модель
1
№
23
Назва деталі
Установлювальне кільце
Заводський номер
740-1318202
Кількість на модель
1
№
24
Назва деталі
Ущільнювач гідромуфти
Заводський номер
740-1318098
Кількість на модель
1
№
25
Назва деталі
Болт M10x1.25x80
Заводський номер
1-59714-21
Кількість на модель
2
№
26
Назва деталі
Задній бампер
Заводський номер
740-1002358
Кількість на модель
2
№
27
Назва деталі
Диск
Заводський номер
1-05200-01
Кількість на модель
3
№
28
Назва деталі
Пружинна шайба
Заводський номер
1-06170-73
Кількість на модель
3
№
29
Назва деталі
Болт M12x1,25x80
Заводський номер
1-55414-21
Кількість на модель
3
№
30
Назва деталі
Корпус-кронштейн гідромуфти
Заводський номер
740-1318090
Кількість на модель
1
№
31
Назва деталі
Штифт 5х8
Заводський номер
258623-П29
Кількість на модель
1
№
32
Назва деталі
Втулка корпусу-кронштейна
Заводський номер
740-1318138-10
Кількість на модель
1
№
33
Назва деталі
Ущільнювальне кільце
Заводський номер
15-1772052
Кількість на модель
1
№
34
Назва деталі
Прокладка
Заводський номер
740-1318060-10
Кількість на модель
1
№
35
Назва деталі
Кришка корпусу-кронштейна
Заводський номер
740-1318198
Кількість на модель
1
№
36
Назва деталі
Гайка М8
Заводський номер
1-61008-11
Кількість на модель
5
№
37
Назва деталі
Шпилька М8х20
Заводський номер
1-35433-21
Кількість на модель
5
№
39
Назва деталі
Прокладка
Заводський номер
740-1318078-10
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
740-1318136
Кількість на модель
1
№
41
Назва деталі
Зливний патрубок
Заводський номер
740-1318196
Кількість на модель
1
№
42
Назва деталі
Ущільнювальне кільце зливного патрубка
Заводський номер
740-1318140
Кількість на модель
1
№
43
Назва деталі
Фланець зливного патрубка
Заводський номер
740-1318204
Кількість на модель
1
№
44
Назва деталі
Прокладка
Заводський номер
740-1318206
Кількість на модель
1
№
45
Назва деталі
Болт M8х20
Заводський номер
1-60434-21
Кількість на модель
2
№
46
Назва деталі
Шпилька М10х1,25х30
Заводський номер
1-35465-21
Кількість на модель
7
№
47
Назва деталі
Пружина ущільнювача
Заводський номер
740-1318100
Кількість на модель
1
№
48
Назва деталі
Болт M8х28
Заводський номер
870020-П29
Кількість на модель
8
№
49
Назва деталі
Пружинне кільце
Заводський номер
740-1318066
Кількість на модель
1
№
50
Назва деталі
Стопорна шайба
Заводський номер
870859-П29
Кількість на модель
8
№
51
Назва деталі
Подшипник
Заводський номер
114
Кількість на модель
1
№
54
Назва деталі
Манжета з пружиною в зборі
Заводський номер
740-1318166-10
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шпилька М12х1,25х45 | 1-35329-21 | 1 | 1 | |||||
| Кульковий підшипник | 180504С9 | 1 | 1 | |||||
| Прокладка | 740-1318218-10 | 1 | 1 | |||||
| Ремінь «Стат» 8,5х8х1250 | 740-1308020-30 | 3 | 3 | |||||
| Важіль натяжного пристрою | 740-1308842 | 1 | 1 | |||||
| Пружинна шайба | 1-05168-73 | 1 | 1 | |||||
| Диск | 1-26469-01 | 1 | 1 | |||||
| Пружинна шайба | 1-05166-73 | 2 | 2 | |||||
| Регулювальна шайба | 740-1318252 | 8 | 8 | |||||
| Шків натяжного пристрою | 740-1308112 | 2 | 2 | |||||
| Шпилька М10х1,25х40 | 1-34539-21 | 1 | 1 | |||||
| Кришка шківа | 740-1308121 | 2 | 2 | |||||
| Крильчатка вентилятора | 740-1308012-10 | 1 | 1 | |||||
| Болт M10x1,25x20 | 1-59705-21 | 4 | 4 | |||||
| Болт M8х25 | 1-60436-21 | 1 | 1 | |||||
| Болт M8х50 | 1-60442-21 | 1 | 1 | |||||
| Вимикач гідромуфти в зборі | 740-1318210 | 1 | 1 | |||||
| Гайка кріплення термосилового датчика | 740-1318250 | 1 | 1 | |||||
| Гайка M12Х1, 25 | 1-61036-11 | 1 | 1 | |||||
| Гайка М10х1, 25 | 1-21647-21 | 1 | 1 | |||||
| Гідромуфта | 740-1318010-10 | 1 | 1 | |||||
| Датчик температури в зборі | ТС103-1306090 | 1 | 1 | |||||
| Запірне кільце | 740-1308133 | 1 | 1 | |||||
| Кільце Б13943-68 ГОСТ 47 | 740-1308131 | 1 | 1 | |||||
| Розпірне кільце | 740-1308123 | 1 | 1 | |||||
| 1 | Гайка М22х1, 5 | 1-07268-21 | 4 | 4 | 1 | |||
| 2 | Стопорна шайба | 870864-П29С | 1 | 1 | 2 | |||
| 3 | Втулка вентилятора | 740-1308035-10 | 1 | 1 | 3 | |||
| 4 | Втулка манжети | 740-1318194 | 1 | 1 | 4 | |||
| 5 | Манжета веденого вала | 740-1318186-01 | 1 | 1 | 5 | |||
| 6 | Шків приводу генератора | 740-1318160-10 | 1 | 1 | 6 | |||
| 7 | Подшипник | 305 | 1 | 1 | 7 | |||
| 8 | Кільце підшипника | 740-1029136 | 1 | 1 | 8 | |||
| 9 | Прокладка шківа | 740-1318182-10 | 1 | 1 | 9 | |||
| 10 | Вал шківа приводу генератора | 740-1318162 | 1 | 1 | 10 | |||
| 11 | Болт M10x1,25x120 | 1-59722-21 | 1 | 1 | 11 | |||
| 13 | Диск | 1-35504-01 | 10 | 10 | 13 | |||
| 14 | Корпус подшипника | 740-1318075-10 | 1 | 1 | 14 | |||
| 15 | Ведуче колесо | 740-1318032 | 1 | 1 | 15 | |||
| 16 | Болт M8х22 | 870019-П29 | 12 | 12 | 16 | |||
| 17 | Стопорна шайба | 740-1318070 | 4 | 4 | 17 | |||
| 18 | Диск | 1-05196-01 | 8 | 8 | 18 | |||
| 19 | Ведене колесо | 740-1318046 | 1 | 1 | 19 | |||
| 20 | Вал веденого колеса | 740-1318040 | 1 | 1 | 20 | |||
| 21 | Підшипник ГОСТ 520-89 (придбана деталь) | 204 К3 | 1 | 1 | 21 | |||
| 22 | Вал приводний гідромуфти | 740-1318028-10 | 1 | 1 | 22 | |||
| 23 | Радіальний кульковий підшипник 35х72х17 (за номенклатурою ЗІЛа № 120-3509112) | 50207 | 1 | 1 | 23 | |||
| 24 | Установлювальне кільце | 740-1318202 | 1 | 1 | 24 | |||
| 25 | Ущільнювач гідромуфти | 740-1318098 | 1 | 1 | 25 | |||
| 26 | Болт M10x1.25x80 | 1-59714-21 | 2 | 2 | 26 | |||
| 27 | Задній бампер | 740-1002358 | 2 | 2 | 27 | |||
| 28 | Диск | 1-05200-01 | 3 | 3 | 28 | |||
| 29 | Пружинна шайба | 1-06170-73 | 3 | 3 | 29 | |||
| 30 | Болт M12x1,25x80 | 1-55414-21 | 3 | 3 | 30 | |||
| 31 | Корпус-кронштейн гідромуфти | 740-1318090 | 1 | 1 | 31 | |||
| 32 | Штифт 5х8 | 258623-П29 | 1 | 1 | 32 | |||
| 33 | Втулка корпусу-кронштейна | 740-1318138-10 | 1 | 1 | 33 | |||
| 34 | Ущільнювальне кільце | 15-1772052 | 1 | 1 | 34 | |||
| 35 | Прокладка | 740-1318060-10 | 1 | 1 | 35 | |||
| 36 | Кришка корпусу-кронштейна | 740-1318198 | 1 | 1 | 36 | |||
| 37 | Гайка М8 | 1-61008-11 | 5 | 5 | 37 | |||
| 39 | Шпилька М8х20 | 1-35433-21 | 5 | 5 | 39 | |||
| 40 | Прокладка | 740-1318078-10 | 1 | 1 | 40 | |||
| 41 | Прокладка | 740-1318136 | 1 | 1 | 41 | |||
| 42 | Зливний патрубок | 740-1318196 | 1 | 1 | 42 | |||
| 43 | Ущільнювальне кільце зливного патрубка | 740-1318140 | 1 | 1 | 43 | |||
| 44 | Фланець зливного патрубка | 740-1318204 | 1 | 1 | 44 | |||
| 45 | Прокладка | 740-1318206 | 1 | 1 | 45 | |||
| 46 | Болт M8х20 | 1-60434-21 | 2 | 2 | 46 | |||
| 47 | Шпилька М10х1,25х30 | 1-35465-21 | 7 | 7 | 47 | |||
| 48 | Пружина ущільнювача | 740-1318100 | 1 | 1 | 48 | |||
| 49 | Болт M8х28 | 870020-П29 | 8 | 8 | 49 | |||
| 50 | Пружинне кільце | 740-1318066 | 1 | 1 | 50 | |||
| 51 | Стопорна шайба | 870859-П29 | 8 | 8 | 51 | |||
| 54 | Подшипник | 114 | 1 | 1 | 54 | |||
| 55 | Манжета з пружиною в зборі | 740-1318166-10 | 1 | 1 | 55 |
