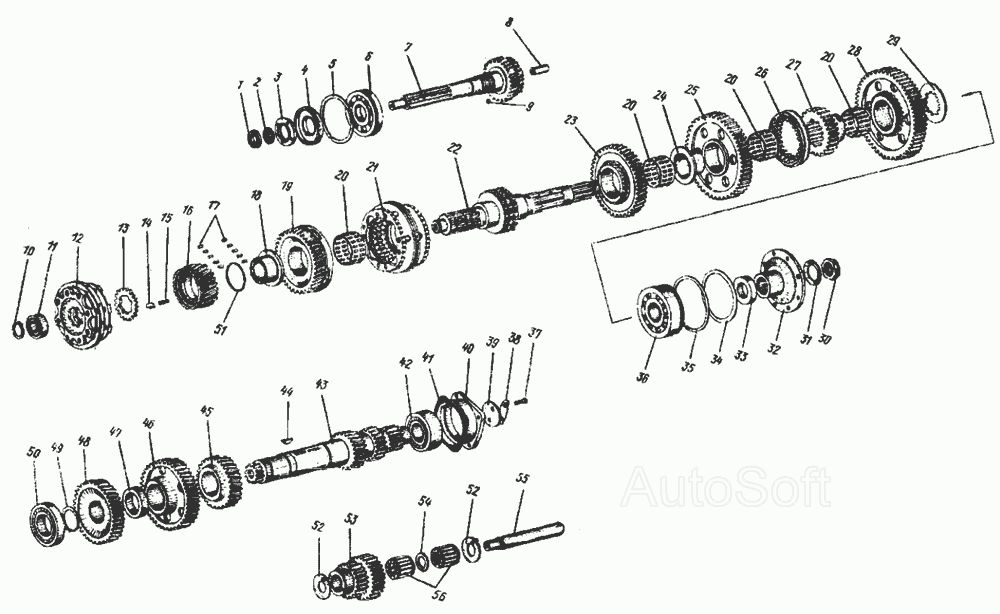

Коробка передач
100%
Назва деталі
Проміжний вал у зборі
Заводський номер
141-1701047
Кількість на модель
1
№
Назва деталі
Шарикоподшипник
Заводський номер
205К
Кількість на модель
1
№
1
Назва деталі
Манжета в зборі
Заводський номер
14-1701340
Кількість на модель
1
№
2
Назва деталі
Гайка М52х2 кільцева первинного вала
Заводський номер
870512-П2
Кількість на модель
1
№
3
Назва деталі
Маслонагнітальне кільце кришки підшипника первинного вала
Заводський номер
14-1701096
Кількість на модель
1
№
4
Назва деталі
Установлювальне кільце
Заводський номер
14-1701034
Кількість на модель
1
№
5
Назва деталі
Первинний вал (задня опора)
Заводський номер
170412Л
Кількість на модель
1
№
6
Назва деталі
Первинний вал
Заводський номер
141-1701030
Кількість на модель
1
№
7
Назва деталі
Маслоперепускна втулка
Заводський номер
14-1701043
Кількість на модель
1
№
8
Назва деталі
Кільце Б- 13942-68 ГОСТ 40
Заводський номер
14-1701067
Кількість на модель
1
№
10
Назва деталі
Передній роликовий підшипник вторинного вала
Заводський номер
70-592708М1
Кількість на модель
1
№
11
Назва деталі
Синхронізатор 4-ї та 5-ї передач
Заводський номер
14-1701151
Кількість на модель
1
№
12
Назва деталі
Шайба упорної шестерні 4-ї передачі
Заводський номер
14-1701144
Кількість на модель
1
№
13
Назва деталі
Шпонка замкової упорної шайби шестерні 4-ї передачі
Заводський номер
14-1701145
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
14-1701146
Кількість на модель
1
№
15
Назва деталі
Шестерня передачі V вторинного вала
Заводський номер
141-1701132
Кількість на модель
1
№
16
Назва деталі
Ролик діаметром 5,5х15,8 підшипника шестерні п'ятої передачі вторинного вала коробки передач
Заводський номер
14-1701285
Кількість на модель
88
№
17
Назва деталі
Втулка шестерні 4-ї передачі вторинного вала
Заводський номер
14-1701139
Кількість на модель
1
№
18
Назва деталі
Шестерня 3-ї передачі вторинного вала
Заводський номер
141-1701130
Кількість на модель
1
№
19
Назва деталі
Роликовий підшипник
Заводський номер
664916-Д
Кількість на модель
4
№
20
Назва деталі
Синхронізатор 2-ї та 3-ї передач
Заводський номер
14-1701150
Кількість на модель
1
№
21
Назва деталі
Вторинний вал коробки передач
Заводський номер
141-1701105
Кількість на модель
1
№
22
Назва деталі
Шестерня 2-ї передачі вторинного вала
Заводський номер
14-1701127
Кількість на модель
1
№
23
Назва деталі
Втулка шестерні заднього ходу вторинного вала
Заводський номер
14-1701278
Кількість на модель
1
№
24
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
14-1701140
Кількість на модель
1
№
25
Назва деталі
Муфта включення 1-ї передачі та заднього ходу
Заводський номер
14-1701280
Кількість на модель
1
№
26
Назва деталі
Втулка шестерні 1-ї передачі вторинного вала
Заводський номер
14-1701282
Кількість на модель
1
№
27
Назва деталі
Шестерня 1-ї передачі вторинного вала
Заводський номер
14-1701112
Кількість на модель
1
№
28
Назва деталі
Шайба упорної шестерні 1-ї передачі
Заводський номер
14-1701122
Кількість на модель
1
№
29
Назва деталі
Гайка М39х2 для кріплення фланця
Заводський номер
870510-П29
Кількість на модель
1
№
30
Назва деталі
Шайба-пружина
Заводський номер
14-1701243
Кількість на модель
1
№
31
Назва деталі
Фланець кріплення кардана
Заводський номер
141-1701240
Кількість на модель
1
№
32
Назва деталі
Розпірна втулка
Заводський номер
141-1701242-10
Кількість на модель
1
№
33
Назва деталі
Регулювальна прокладка
Заводський номер
14-1701035
Кількість на модель
2
№
34
Назва деталі
Подшипник
Заводський номер
50412
Кількість на модель
1
№
36
Назва деталі
Болт M12x1,25x30
Заводський номер
1-55404-33
Кількість на модель
2
№
37
Назва деталі
Стопорна планка
Заводський номер
14-1701076
Кількість на модель
1
№
38
Назва деталі
Опорна шайба
Заводський номер
14-1701060
Кількість на модель
1
№
39
Назва деталі
Корпус заднього підшипника
Заводський номер
14-1701078
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
14-1701075
Кількість на модель
2
№
41
Назва деталі
Подшипник
Заводський номер
3610
Кількість на модель
1
№
42
Назва деталі
Проміжний вал
Заводський номер
14-1701048
Кількість на модель
1
№
43
Назва деталі
Шпонка 10х17х55 сегментна
Заводський номер
870823-П2
Кількість на модель
3
№
44
Назва деталі
Шестерня 3-ї передачі проміжного вала
Заводський номер
141-1701051
Кількість на модель
1
№
45
Назва деталі
Шестерня 5-ї передачі проміжного вала
Заводський номер
141-1701053
Кількість на модель
1
№
46
Назва деталі
Розпірна втулка
Заводський номер
14-1701062
Кількість на модель
1
№
47
Назва деталі
Шестерня приводу проміжного вала
Заводський номер
141-1701056
Кількість на модель
1
№
48
Назва деталі
Кільце Б- 13942-68 ГОСТ 65
Заводський номер
14-1701063
Кількість на модель
1
№
49
Назва деталі
Роликовий підшипник
Заводський номер
12213 КМ
Кількість на модель
1
№
50
Назва деталі
Проміжна втулка
Заводський номер
14-1701143
Кількість на модель
1
№
51
Назва деталі
Шайба упорна блоку шестерень з. х.
Заводський номер
14-1701086
Кількість на модель
2
№
52
Назва деталі
Блок шестерень заднього ходу
Заводський номер
14-1701082
Кількість на модель
1
№
53
Назва деталі
Проміжна втулка підшипників
Заводський номер
14-1701084
Кількість на модель
1
№
54
Назва деталі
Вісь блоку шестерень заднього ходу
Заводський номер
14-1701092
Кількість на модель
1
№
55
Назва деталі
Подшипник
Заводський номер
64907К
Кількість на модель
2
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Проміжний вал у зборі | 141-1701047 | 1 | 1 | |||||
| 1 | Шарикоподшипник | 205К | 1 | 1 | 1 | |||
| 2 | Манжета в зборі | 14-1701340 | 1 | 1 | 2 | |||
| 3 | Гайка М52х2 кільцева первинного вала | 870512-П2 | 1 | 1 | 3 | |||
| 4 | Маслонагнітальне кільце кришки підшипника первинного вала | 14-1701096 | 1 | 1 | 4 | |||
| 5 | Установлювальне кільце | 14-1701034 | 1 | 1 | 5 | |||
| 6 | Первинний вал (задня опора) | 170412Л | 1 | 1 | 6 | |||
| 7 | Первинний вал | 141-1701030 | 1 | 1 | 7 | |||
| 8 | Маслоперепускна втулка | 14-1701043 | 1 | 1 | 8 | |||
| 10 | Кільце Б- 13942-68 ГОСТ 40 | 14-1701067 | 1 | 1 | 10 | |||
| 11 | Передній роликовий підшипник вторинного вала | 70-592708М1 | 1 | 1 | 11 | |||
| 12 | Синхронізатор 4-ї та 5-ї передач | 14-1701151 | 1 | 1 | 12 | |||
| 13 | Шайба упорної шестерні 4-ї передачі | 14-1701144 | 1 | 1 | 13 | |||
| 14 | Шпонка замкової упорної шайби шестерні 4-ї передачі | 14-1701145 | 1 | 1 | 14 | |||
| 15 | Пружина | 14-1701146 | 1 | 1 | 15 | |||
| 16 | Шестерня передачі V вторинного вала | 141-1701132 | 1 | 1 | 16 | |||
| 17 | Ролик діаметром 5,5х15,8 підшипника шестерні п'ятої передачі вторинного вала коробки передач | 14-1701285 | 88 | 88 | 17 | |||
| 18 | Втулка шестерні 4-ї передачі вторинного вала | 14-1701139 | 1 | 1 | 18 | |||
| 19 | Шестерня 3-ї передачі вторинного вала | 141-1701130 | 1 | 1 | 19 | |||
| 20 | Роликовий підшипник | 664916-Д | 4 | 4 | 20 | |||
| 21 | Синхронізатор 2-ї та 3-ї передач | 14-1701150 | 1 | 1 | 21 | |||
| 22 | Вторинний вал коробки передач | 141-1701105 | 1 | 1 | 22 | |||
| 23 | Шестерня 2-ї передачі вторинного вала | 14-1701127 | 1 | 1 | 23 | |||
| 24 | Втулка шестерні заднього ходу вторинного вала | 14-1701278 | 1 | 1 | 24 | |||
| 25 | Шестерня заднього ходу вторинного вала | 14-1701140 | 1 | 1 | 25 | |||
| 26 | Муфта включення 1-ї передачі та заднього ходу | 14-1701280 | 1 | 1 | 26 | |||
| 27 | Втулка шестерні 1-ї передачі вторинного вала | 14-1701282 | 1 | 1 | 27 | |||
| 28 | Шестерня 1-ї передачі вторинного вала | 14-1701112 | 1 | 1 | 28 | |||
| 29 | Шайба упорної шестерні 1-ї передачі | 14-1701122 | 1 | 1 | 29 | |||
| 30 | Гайка М39х2 для кріплення фланця | 870510-П29 | 1 | 1 | 30 | |||
| 31 | Шайба-пружина | 14-1701243 | 1 | 1 | 31 | |||
| 32 | Фланець кріплення кардана | 141-1701240 | 1 | 1 | 32 | |||
| 33 | Розпірна втулка | 141-1701242-10 | 1 | 1 | 33 | |||
| 34 | Регулювальна прокладка | 14-1701035 | 2 | 2 | 34 | |||
| 36 | Подшипник | 50412 | 1 | 1 | 36 | |||
| 37 | Болт M12x1,25x30 | 1-55404-33 | 2 | 2 | 37 | |||
| 38 | Стопорна планка | 14-1701076 | 1 | 1 | 38 | |||
| 39 | Опорна шайба | 14-1701060 | 1 | 1 | 39 | |||
| 40 | Корпус заднього підшипника | 14-1701078 | 1 | 1 | 40 | |||
| 41 | Прокладка | 14-1701075 | 2 | 2 | 41 | |||
| 42 | Подшипник | 3610 | 1 | 1 | 42 | |||
| 43 | Проміжний вал | 14-1701048 | 1 | 1 | 43 | |||
| 44 | Шпонка 10х17х55 сегментна | 870823-П2 | 3 | 3 | 44 | |||
| 45 | Шестерня 3-ї передачі проміжного вала | 141-1701051 | 1 | 1 | 45 | |||
| 46 | Шестерня 5-ї передачі проміжного вала | 141-1701053 | 1 | 1 | 46 | |||
| 47 | Розпірна втулка | 14-1701062 | 1 | 1 | 47 | |||
| 48 | Шестерня приводу проміжного вала | 141-1701056 | 1 | 1 | 48 | |||
| 49 | Кільце Б- 13942-68 ГОСТ 65 | 14-1701063 | 1 | 1 | 49 | |||
| 50 | Роликовий підшипник | 12213 КМ | 1 | 1 | 50 | |||
| 51 | Проміжна втулка | 14-1701143 | 1 | 1 | 51 | |||
| 52 | Шайба упорна блоку шестерень з. х. | 14-1701086 | 2 | 2 | 52 | |||
| 53 | Блок шестерень заднього ходу | 14-1701082 | 1 | 1 | 53 | |||
| 54 | Проміжна втулка підшипників | 14-1701084 | 1 | 1 | 54 | |||
| 55 | Вісь блоку шестерень заднього ходу | 14-1701092 | 1 | 1 | 55 | |||
| 56 | Подшипник | 64907К | 2 | 2 | 56 |
