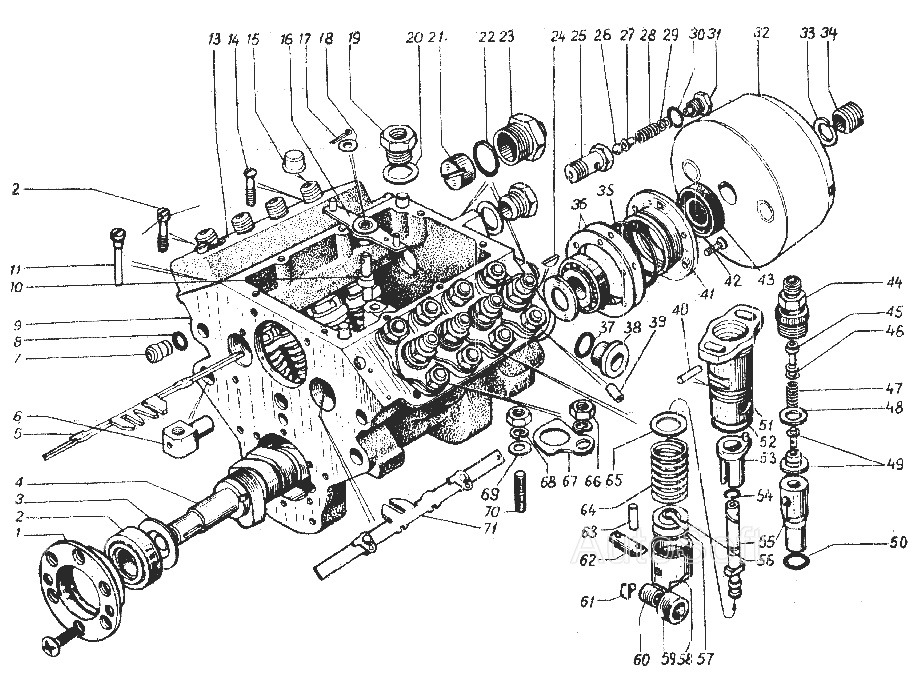

Паливний насос високого тиску
100%
Назва деталі
Корпус секції зі штифтом у зборі
Заводський номер
33-1111051
Кількість на модель
8
№
Назва деталі
Регулювальна прокладка
Заводський номер
33-1111193
Кількість на модель
4
№
Назва деталі
Регулювальна прокладка
Заводський номер
33-1111194
Кількість на модель
4
№
Назва деталі
Блок паливного насоса в зборі
Заводський номер
33-1111050
Кількість на модель
8
№
Назва деталі
Штовхач плунжера
Заводський номер
33-1111136
Кількість на модель
8
№
Назва деталі
Регулювальна шайба діаметром 6
Заводський номер
870624
Кількість на модель
32
№
Назва деталі
Задня кришка підшипника
Заводський номер
33-1111552
Кількість на модель
1
№
1
Назва деталі
Роликоподшипник кулачкового вала ТНВД
Заводський номер
6-7204А
Кількість на модель
2
№
2
Назва деталі
Диск
Заводський номер
870643-П15
Кількість на модель
2
№
3
Назва деталі
Кулачковий вал
Заводський номер
33-1111172
Кількість на модель
1
№
4
Назва деталі
Права рейка
Заводський номер
33-1111031
Кількість на модель
1
№
5
Назва деталі
Палець
Заводський номер
33-1111028
Кількість на модель
4
№
6
Назва деталі
Затор
Заводський номер
33-1111047
Кількість на модель
4
№
7
Назва деталі
Ущільнювальне кільце пробки корпусу паливного насоса
Заводський номер
33-1111058
Кількість на модель
4
№
8
Назва деталі
Корпус паливного насоса
Заводський номер
33-1111022
Кількість на модель
1
№
9
Назва деталі
Вісь важеля рейки
Заводський номер
33-1111410
Кількість на модель
1
№
10
Назва деталі
Стопорний гвинт
Заводський номер
33-1111418
Кількість на модель
2
№
11
Назва деталі
Гвинт
Заводський номер
33-1111126
Кількість на модель
2
№
12
Назва деталі
Захисний кожух
Заводський номер
33-1111098
Кількість на модель
2
№
13
Назва деталі
Гвинт М326х__NT__2__
Заводський номер
870355-П29
Кількість на модель
2
№
14
Назва деталі
Важіль рейки
Заводський номер
33-1111400
Кількість на модель
1
№
16
Назва деталі
Шплінт 2х15
Заводський номер
1-07342-01
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
870615-П2
Кількість на модель
1
№
18
Назва деталі
Ввертиш
Заводський номер
33-1111032
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
1-02574-60
Кількість на модель
2
№
20
Назва деталі
Втулка рейки
Заводський номер
33-1111042
Кількість на модель
4
№
21
Назва деталі
Ущільнювальне кільце форсунки
Заводський номер
33-1112342
Кількість на модель
2
№
22
Назва деталі
Пробка М27х1, 5
Заводський номер
870890-П29
Кількість на модель
2
№
23
Назва деталі
Шпонка 4х6, 5 сегментна
Заводський номер
870806-П2
Кількість на модель
1
№
24
Назва деталі
Корпус перепускного клапана
Заводський номер
33-1111285
Кількість на модель
1
№
25
Назва деталі
Партнер V 6, 6 мм N
Заводський номер
33-1111325
Кількість на модель
1
№
26
Назва деталі
Направляюча клапана
Заводський номер
33-1111290
Кількість на модель
1
№
27
Назва деталі
Пружина клапана
Заводський номер
33-1111289
Кількість на модель
1
№
28
Назва деталі
Регулювальна шайба
Заводський номер
870617
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
1-02844-60
Кількість на модель
1
№
30
Назва деталі
Клапан у зборі
Заводський номер
33-1111300
Кількість на модель
1
№
31
Назва деталі
Муфта випередження впорскування палива
Заводський номер
33-1121010
Кількість на модель
1
№
32
Назва деталі
Пружинна шайба
Заводський номер
870869-П29
Кількість на модель
1
№
33
Назва деталі
Гайка М14х1, 5 кільцева
Заводський номер
870501-П29
Кількість на модель
1
№
34
Назва деталі
Ущільнювальне кільце кришки підшипника паливного насоса
Заводський номер
33-1111196
Кількість на модель
1
№
35
Назва деталі
Регулювальна прокладка
Заводський номер
33-1111192
Кількість на модель
2
№
36
Назва деталі
Ущільнювальне кільце пробки
Заводський номер
33-1111054
Кількість на модель
2
№
37
Назва деталі
Засмічення паливного каналу
Заводський номер
33-1111049
Кількість на модель
2
№
38
Назва деталі
Жиклер
Заводський номер
33-1111079
Кількість на модель
1
№
39
Назва деталі
Штифт3х6, 3 установчий
Заводський номер
870750-П2
Кількість на модель
8
№
40
Назва деталі
Передня кришка підшипника
Заводський номер
33-3111182
Кількість на модель
1
№
41
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
870354-П29
Кількість на модель
12
№
42
Назва деталі
Манжета в зборі
Заводський номер
740-1029240
Кількість на модель
1
№
43
Назва деталі
Штуцер паливного насоса
Заводський номер
33-1111118
Кількість на модель
8
№
44
Назва деталі
Опора пружини
Заводський номер
33-1111113
Кількість на модель
8
№
45
Назва деталі
Регулювальна шайба пружини нагнітального клапана
Заводський номер
870618
Кількість на модель
16
№
46
Назва деталі
Пружина нагнітального клапана
Заводський номер
33-1111108
Кількість на модель
8
№
47
Назва деталі
Прокладка нагнітального клапана
Заводський номер
236-1111086
Кількість на модель
8
№
48
Назва деталі
Нагнітальний клапан у зборі
Заводський номер
33-1111102
Кількість на модель
8
№
49
Назва деталі
Ущільнювальне кільце втулки плунжера
Заводський номер
33-1111083
Кількість на модель
8
№
50
Назва деталі
Корпус секції з фланцем у зборі
Заводський номер
33-1111053
Кількість на модель
8
№
51
Назва деталі
Поворотна втулка з віссю в зборі
Заводський номер
33-1111060
Кількість на модель
8
№
53
Назва деталі
Стопорне кільце
Заводський номер
33-1111067
Кількість на модель
8
№
54
Назва деталі
Плунжерна пара в зборі
Заводський номер
33-1111074
Кількість на модель
8
№
55
Назва деталі
Штовхач
Заводський номер
33-1111151
Кількість на модель
8
№
56
Назва деталі
П'ята штовхача (комплект)
Заводський номер
33-1111575
Кількість на модель
8
№
57
Назва деталі
Штовхач плунжера
Заводський номер
33-1111138
Кількість на модель
8
№
58
Назва деталі
Відеоролик
Заводський номер
33-1111140
Кількість на модель
8
№
59
Назва деталі
Втулка
Заводський номер
33-1111144
Кількість на модель
8
№
60
Назва деталі
Сухар
Заводський номер
236-1106246
Кількість на модель
8
№
61
Назва деталі
Ось ролика
Заводський номер
33-1111142
Кількість на модель
8
№
62
Назва деталі
Штифт
Заводський номер
870751-П2
Кількість на модель
8
№
63
Назва деталі
Пружина штовхача
Заводський номер
33-1111148
Кількість на модель
8
№
64
Назва деталі
Шайба діаметром 19 для пружини штовхача
Заводський номер
870622
Кількість на модель
8
№
65
Назва деталі
Гайка М10х1, 25
Заводський номер
1-21647-21
Кількість на модель
16
№
66
Назва деталі
Стопорна шайба штуцера
Заводський номер
33-1111096
Кількість на модель
8
№
67
Назва деталі
Пружинна шайба
Заводський номер
1-05168-73
Кількість на модель
16
№
68
Назва деталі
Диск
Заводський номер
1-26386-71
Кількість на модель
8
№
69
Назва деталі
Шпилька М10х1,25х20х20
Заводський номер
1-35461-31
Кількість на модель
16
№
70
Назва деталі
Ліва рейка у зборі
Заводський номер
33-1111027
Кількість на модель
1
№
71
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус секції зі штифтом у зборі | 33-1111051 | 8 | 8 | |||||
| Регулювальна прокладка | 33-1111193 | 4 | 4 | |||||
| Регулювальна прокладка | 33-1111194 | 4 | 4 | |||||
| Блок паливного насоса в зборі | 33-1111050 | 8 | 8 | |||||
| Штовхач плунжера | 33-1111136 | 8 | 8 | |||||
| Регулювальна шайба діаметром 6 | 870624 | 32 | 32 | |||||
| 1 | Задня кришка підшипника | 33-1111552 | 1 | 1 | 1 | |||
| 2 | Роликоподшипник кулачкового вала ТНВД | 6-7204А | 2 | 2 | 2 | |||
| 3 | Диск | 870643-П15 | 2 | 2 | 3 | |||
| 4 | Кулачковий вал | 33-1111172 | 1 | 1 | 4 | |||
| 5 | Права рейка | 33-1111031 | 1 | 1 | 5 | |||
| 6 | Палець | 33-1111028 | 4 | 4 | 6 | |||
| 7 | Затор | 33-1111047 | 4 | 4 | 7 | |||
| 8 | Ущільнювальне кільце пробки корпусу паливного насоса | 33-1111058 | 4 | 4 | 8 | |||
| 9 | Корпус паливного насоса | 33-1111022 | 1 | 1 | 9 | |||
| 10 | Вісь важеля рейки | 33-1111410 | 1 | 1 | 10 | |||
| 11 | Стопорний гвинт | 33-1111418 | 2 | 2 | 11 | |||
| 12 | Гвинт | 33-1111126 | 2 | 2 | 12 | |||
| 13 | Захисний кожух | 33-1111098 | 2 | 2 | 13 | |||
| 14 | Гвинт М326х__NT__2__ | 870355-П29 | 2 | 2 | 14 | |||
| 16 | Важіль рейки | 33-1111400 | 1 | 1 | 16 | |||
| 17 | Шплінт 2х15 | 1-07342-01 | 1 | 1 | 17 | |||
| 18 | Диск | 870615-П2 | 1 | 1 | 18 | |||
| 19 | Ввертиш | 33-1111032 | 2 | 2 | 19 | |||
| 20 | Прокладка | 1-02574-60 | 2 | 2 | 20 | |||
| 21 | Втулка рейки | 33-1111042 | 4 | 4 | 21 | |||
| 22 | Ущільнювальне кільце форсунки | 33-1112342 | 2 | 2 | 22 | |||
| 23 | Пробка М27х1, 5 | 870890-П29 | 2 | 2 | 23 | |||
| 24 | Шпонка 4х6, 5 сегментна | 870806-П2 | 1 | 1 | 24 | |||
| 25 | Корпус перепускного клапана | 33-1111285 | 1 | 1 | 25 | |||
| 26 | Партнер V 6, 6 мм N | 33-1111325 | 1 | 1 | 26 | |||
| 27 | Направляюча клапана | 33-1111290 | 1 | 1 | 27 | |||
| 28 | Пружина клапана | 33-1111289 | 1 | 1 | 28 | |||
| 29 | Регулювальна шайба | 870617 | 1 | 1 | 29 | |||
| 30 | Прокладка | 1-02844-60 | 1 | 1 | 30 | |||
| 31 | Клапан у зборі | 33-1111300 | 1 | 1 | 31 | |||
| 32 | Муфта випередження впорскування палива | 33-1121010 | 1 | 1 | 32 | |||
| 33 | Пружинна шайба | 870869-П29 | 1 | 1 | 33 | |||
| 34 | Гайка М14х1, 5 кільцева | 870501-П29 | 1 | 1 | 34 | |||
| 35 | Ущільнювальне кільце кришки підшипника паливного насоса | 33-1111196 | 1 | 1 | 35 | |||
| 36 | Регулювальна прокладка | 33-1111192 | 2 | 2 | 36 | |||
| 37 | Ущільнювальне кільце пробки | 33-1111054 | 2 | 2 | 37 | |||
| 38 | Засмічення паливного каналу | 33-1111049 | 2 | 2 | 38 | |||
| 39 | Жиклер | 33-1111079 | 1 | 1 | 39 | |||
| 40 | Штифт3х6, 3 установчий | 870750-П2 | 8 | 8 | 40 | |||
| 41 | Передня кришка підшипника | 33-3111182 | 1 | 1 | 41 | |||
| 42 | Гвинт М166х__NT__2__ | 870354-П29 | 12 | 12 | 42 | |||
| 43 | Манжета в зборі | 740-1029240 | 1 | 1 | 43 | |||
| 44 | Штуцер паливного насоса | 33-1111118 | 8 | 8 | 44 | |||
| 45 | Опора пружини | 33-1111113 | 8 | 8 | 45 | |||
| 46 | Регулювальна шайба пружини нагнітального клапана | 870618 | 16 | 16 | 46 | |||
| 47 | Пружина нагнітального клапана | 33-1111108 | 8 | 8 | 47 | |||
| 48 | Прокладка нагнітального клапана | 236-1111086 | 8 | 8 | 48 | |||
| 49 | Нагнітальний клапан у зборі | 33-1111102 | 8 | 8 | 49 | |||
| 50 | Ущільнювальне кільце втулки плунжера | 33-1111083 | 8 | 8 | 50 | |||
| 51 | Корпус секції з фланцем у зборі | 33-1111053 | 8 | 8 | 51 | |||
| 53 | Поворотна втулка з віссю в зборі | 33-1111060 | 8 | 8 | 53 | |||
| 54 | Стопорне кільце | 33-1111067 | 8 | 8 | 54 | |||
| 55 | Плунжерна пара в зборі | 33-1111074 | 8 | 8 | 55 | |||
| 56 | Штовхач | 33-1111151 | 8 | 8 | 56 | |||
| 57 | П'ята штовхача (комплект) | 33-1111575 | 8 | 8 | 57 | |||
| 58 | Штовхач плунжера | 33-1111138 | 8 | 8 | 58 | |||
| 59 | Відеоролик | 33-1111140 | 8 | 8 | 59 | |||
| 60 | Втулка | 33-1111144 | 8 | 8 | 60 | |||
| 61 | Сухар | 236-1106246 | 8 | 8 | 61 | |||
| 62 | Ось ролика | 33-1111142 | 8 | 8 | 62 | |||
| 63 | Штифт | 870751-П2 | 8 | 8 | 63 | |||
| 64 | Пружина штовхача | 33-1111148 | 8 | 8 | 64 | |||
| 65 | Шайба діаметром 19 для пружини штовхача | 870622 | 8 | 8 | 65 | |||
| 66 | Гайка М10х1, 25 | 1-21647-21 | 16 | 16 | 66 | |||
| 67 | Стопорна шайба штуцера | 33-1111096 | 8 | 8 | 67 | |||
| 68 | Пружинна шайба | 1-05168-73 | 16 | 16 | 68 | |||
| 69 | Диск | 1-26386-71 | 8 | 8 | 69 | |||
| 70 | Шпилька М10х1,25х20х20 | 1-35461-31 | 16 | 16 | 70 | |||
| 71 | Ліва рейка у зборі | 33-1111027 | 1 | 1 | 71 |
