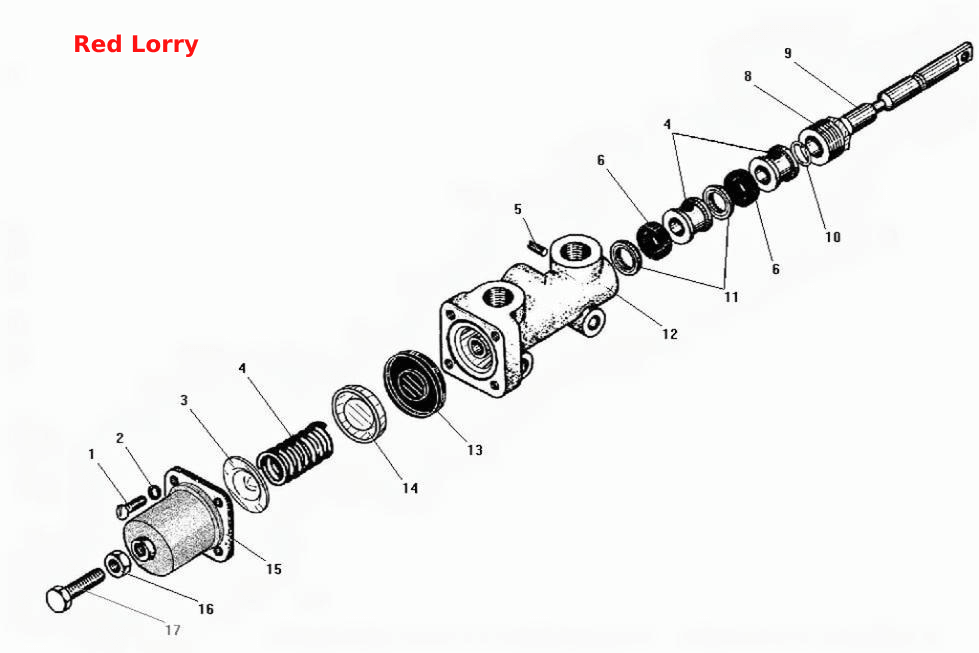

Кран регулювання тиску
100%
Назва деталі
Гвинт М5х16 для кріплення механізму підйому
Заводський номер
220080-П8
Кількість на модель
4
№
1
Назва деталі
Пружинна шайба
Заводський номер
252153-П2
Кількість на модель
4
№
2
Назва деталі
Опорна шайба
Заводський номер
131-3515063
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
131-3515061
Кількість на модель
1
№
4
Назва деталі
Гвинт із прямим шліцом (d=М5, D=6±0,40)
Заводський номер
402008-П29
Кількість на модель
1
№
5
Назва деталі
Ущільнювач крана управління
Заводський номер
131-4222035
Кількість на модель
2
№
6
Назва деталі
Розпірна втулка
Заводський номер
131-4222069-А
Кількість на модель
2
№
7
Назва деталі
Направляюча золотника
Заводський номер
131-4222038-А5
Кількість на модель
1
№
8
Назва деталі
Золотник крана
Заводський номер
131-4222036
Кількість на модель
1
№
9
Назва деталі
Замочний кільце
Заводський номер
307788-П29
Кількість на модель
1
№
10
Назва деталі
Розпірне кільце сальника
Заводський номер
131-4222071-А2
Кількість на модель
2
№
11
Назва деталі
Корпус
Заводський номер
131-4222031-Б
Кількість на модель
1
№
12
Назва деталі
Діафрагма клапана обмежувача
Заводський номер
131-3515080
Кількість на модель
1
№
13
Назва деталі
Направляючий стакан
Заводський номер
131-3515059-Б
Кількість на модель
1
№
14
Назва деталі
Кришка клапана
Заводський номер
131-3515019-Б
Кількість на модель
1
№
15
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
201423-П8
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт М5х16 для кріплення механізму підйому | 220080-П8 | 4 | 4 | 1 | |||
| 2 | Пружинна шайба | 252153-П2 | 4 | 4 | 2 | |||
| 3 | Опорна шайба | 131-3515063 | 1 | 1 | 3 | |||
| 4 | Пружина | 131-3515061 | 1 | 1 | 4 | |||
| 5 | Гвинт із прямим шліцом (d=М5, D=6±0,40) | 402008-П29 | 1 | 1 | 5 | |||
| 6 | Ущільнювач крана управління | 131-4222035 | 2 | 2 | 6 | |||
| 7 | Розпірна втулка | 131-4222069-А | 2 | 2 | 7 | |||
| 8 | Направляюча золотника | 131-4222038-А5 | 1 | 1 | 8 | |||
| 9 | Золотник крана | 131-4222036 | 1 | 1 | 9 | |||
| 10 | Замочний кільце | 307788-П29 | 1 | 1 | 10 | |||
| 11 | Розпірне кільце сальника | 131-4222071-А2 | 2 | 2 | 11 | |||
| 12 | Корпус | 131-4222031-Б | 1 | 1 | 12 | |||
| 13 | Діафрагма клапана обмежувача | 131-3515080 | 1 | 1 | 13 | |||
| 14 | Направляючий стакан | 131-3515059-Б | 1 | 1 | 14 | |||
| 15 | Кришка клапана | 131-3515019-Б | 1 | 1 | 15 | |||
| 16 | Гайка М6х1 | 250508-П8 | 1 | 1 | 16 | |||
| 17 | гвинт | 201423-П8 | 1 | 1 | 17 |
