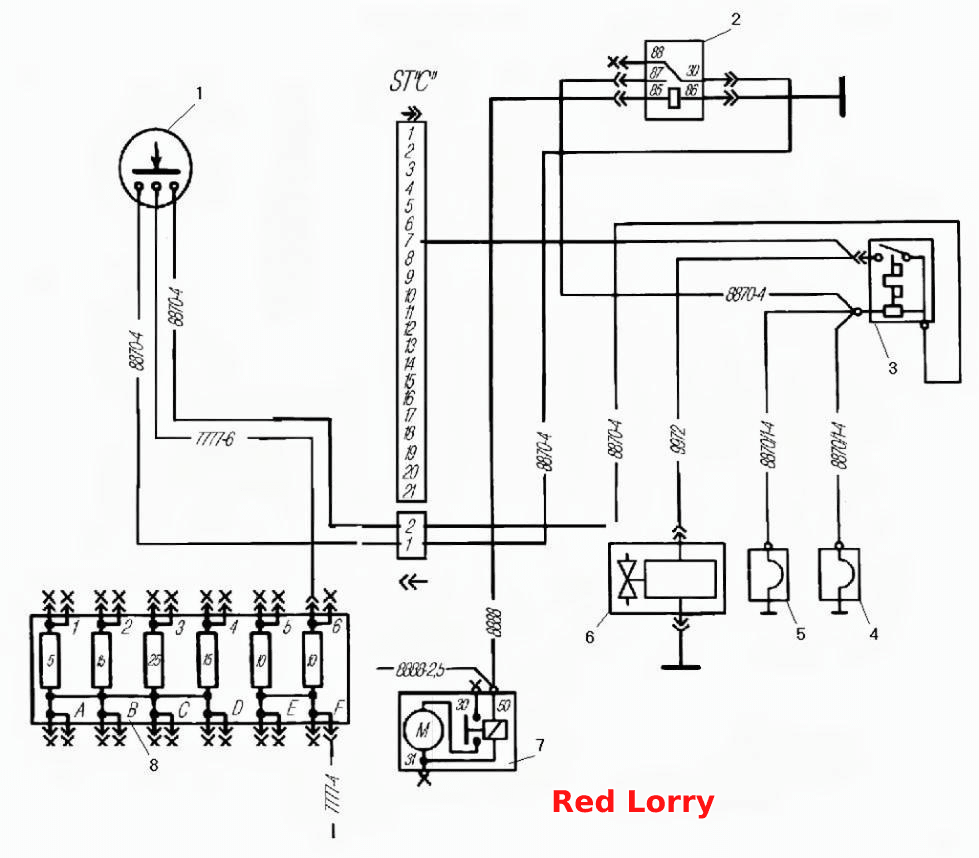

Схема підключення електропальникового пристрою
100%
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
11.3704
Кількість на модель
1
№
1
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
1
№
2
Назва деталі
Додатковий резистор з електротермічним реле
Заводський номер
12.3741
Кількість на модель
1
№
3
Назва деталі
Штифтова факельна свічка
Заводський номер
11.3740
Кількість на модель
1
№
4
Назва деталі
Електромагнітний паливний клапан
Заводський номер
11.3741
Кількість на модель
1
№
6
Назва деталі
Генератор
Заводський номер
6582.3701
Кількість на модель
1
№
7
Назва деталі
Нейтральна коробка запобіжників
Заводський номер
98470772
Кількість на модель
1
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ПЕРЕКЛЮЧАТЕЛЬ | 11.3704 | 1 | 1 | 1 | |||
| 2 | Проміжне реле | 901.3747 | 1 | 1 | 2 | |||
| 3 | Додатковий резистор з електротермічним реле | 12.3741 | 1 | 1 | 3 | |||
| 4 | Штифтова факельна свічка | 11.3740 | 1 | 1 | 4 | |||
| 6 | Електромагнітний паливний клапан | 11.3741 | 1 | 1 | 6 | |||
| 7 | Генератор | 6582.3701 | 1 | 1 | 7 | |||
| 8 | Нейтральна коробка запобіжників | 98470772 | 1 | 1 | 8 |
