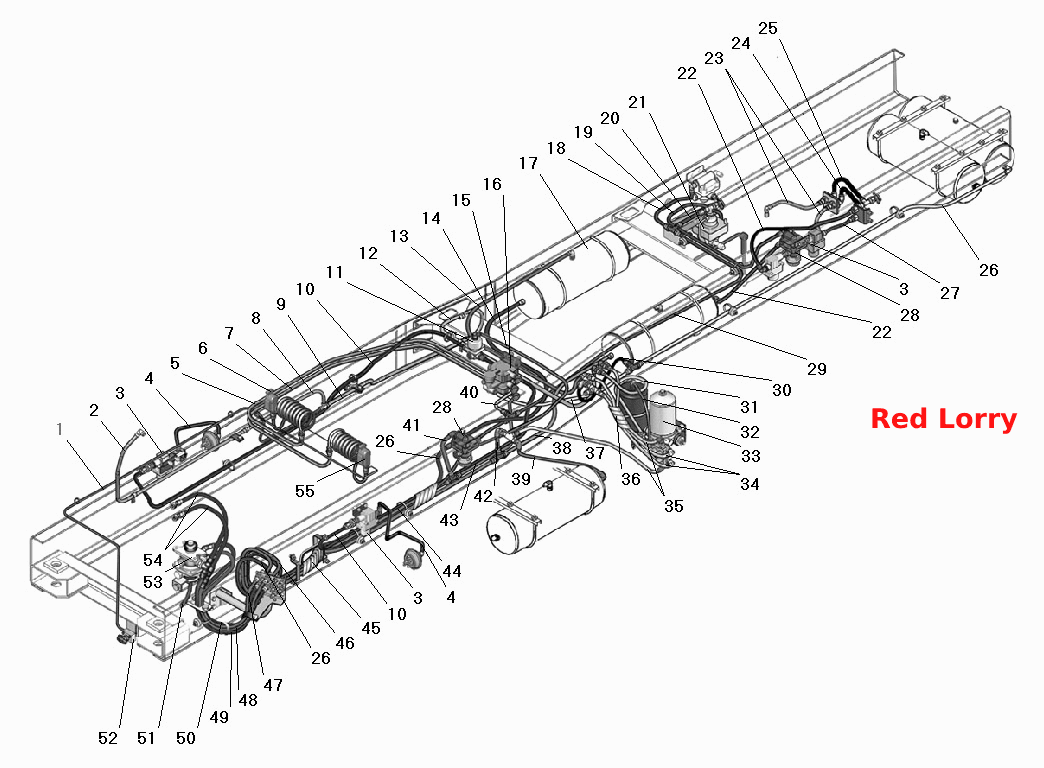

Трубопроводи та шланги приводу робочих гальм
100%
Назва деталі
Трубка до буксирного пристрою
Заводський номер
6363-3506076
Кількість на модель
1
№
1
Назва деталі
Перша трубка від компресора
Заводський номер
6363-3506176
Кількість на модель
1
№
2
Назва деталі
Модулятор АБС
Заводський номер
ВR9156-II32612
Кількість на модель
4
№
3
Назва деталі
Гальмівний шланг
Заводський номер
6367-3506396
Кількість на модель
2
№
4
Назва деталі
Трубка від клапана до з'єднувальної головки
Заводський номер
63634-3506370
Кількість на модель
1
№
5
Назва деталі
Збірна головка з'єднання пневмогальм типу «Палм»
Заводський номер
100-3521110-10
Кількість на модель
1
№
6
Назва деталі
Трубка від клапана до з'єднувальної головки
Заводський номер
63634-3506372
Кількість на модель
1
№
7
Назва деталі
Друга трубка від компресора
Заводський номер
6363-3506178
Кількість на модель
1
№
8
Назва деталі
Третя трубка від компресора
Заводський номер
6363-3506190
Кількість на модель
1
№
9
Назва деталі
Трубка для лівого модулятора
Заводський номер
6367-3506216
Кількість на модель
2
№
10
Назва деталі
Клапан обмеження тиску
Заводський номер
100-3534010
Кількість на модель
1
№
11
Назва деталі
Четверта трубка від компресора
Заводський номер
6363-3506182
Кількість на модель
1
№
12
Назва деталі
Трубка до третього балона
Заводський номер
63674-3506232
Кількість на модель
1
№
13
Назва деталі
Трубка від прискорювального клапана до третього балона
Заводський номер
63674-3506188
Кількість на модель
1
№
14
Назва деталі
Трубка до трійника
Заводський номер
6367-3506184
Кількість на модель
1
№
15
Назва деталі
Клапан управління гальмами причепа з двотрубним приводом та клапаном обриву
Заводський номер
25.3522210
Кількість на модель
1
№
16
Назва деталі
Повітряний балон
Заводський номер
375-313015-10
Кількість на модель
4
№
17
Назва деталі
Трубка до прискорювального клапана стоянкового гальма
Заводський номер
63645-3506238
Кількість на модель
1
№
18
Назва деталі
Трубка від прискорювального клапана
Заводський номер
63674-3506246
Кількість на модель
1
№
19
Назва деталі
Трубка від РТС до трійника
Заводський номер
6367-3506220
Кількість на модель
1
№
20
Назва деталі
Регулятор гальмівної сили в зборі
Заводський номер
100-3533010-10
Кількість на модель
1
№
21
Назва деталі
Верхня трубка від модулятора
Заводський номер
6363-3506224
Кількість на модель
2
№
22
Назва деталі
Трубка до камери
Заводський номер
63634-3506150
Кількість на модель
2
№
23
Назва деталі
Гнучкий шланг
Заводський номер
4320-3506398-01
Кількість на модель
1
№
24
Назва деталі
Гальмівний шланг
Заводський номер
63645-3506396
Кількість на модель
1
№
25
Назва деталі
Трубка від клапана причепа до четвертого балона, друга
Заводський номер
63674-3506236
Кількість на модель
3
№
26
Назва деталі
Нижня трубка від модулятора
Заводський номер
6363-3506226
Кількість на модель
1
№
27
Назва деталі
Прискорювальний клапан
Заводський номер
100-3518010-10
Кількість на модель
2
№
28
Назва деталі
Трубка до регулятора гальмівної сили
Заводський номер
6367-3506214
Кількість на модель
1
№
29
Назва деталі
Трубка від кутника до трійника
Заводський номер
63674-3506194
Кількість на модель
1
№
30
Назва деталі
Трубка до клапана для накачування шин
Заводський номер
63674-3506192
Кількість на модель
1
№
31
Назва деталі
Трубка до балона адсорбера
Заводський номер
6363-3506240
Кількість на модель
1
№
32
Назва деталі
Волого-масловідділювач з регулятором тиску
Заводський номер
63674-3511110-30
Кількість на модель
1
№
33
Назва деталі
Трубка від блоку підготовки до балона
Заводський номер
63674-3506202
Кількість на модель
2
№
34
Назва деталі
Трубка від блоку підготовки до балона
Заводський номер
63674-3506200
Кількість на модель
2
№
35
Назва деталі
Спіральна стрічка
Заводський номер
6363-3506107
Кількість на модель
2
№
36
Назва деталі
Трубка від клапана причепа до четвертого балона, перша
Заводський номер
63674-3506218
Кількість на модель
1
№
37
Назва деталі
Трубка від першого балона — друга
Заводський номер
63674-3506208
Кількість на модель
1
№
38
Назва деталі
Трубка від першого балона — перша
Заводський номер
63674-3506204
Кількість на модель
1
№
39
Назва деталі
Трубка від клапана причепа
Заводський номер
63674-3506376
Кількість на модель
1
№
40
Назва деталі
Трубка до прискорювального клапана
Заводський номер
6367-3506186
Кількість на модель
1
№
41
Назва деталі
Трубка від другого балона, друга
Заводський номер
6363-3506206
Кількість на модель
1
№
42
Назва деталі
Трубка до клапана причепа
Заводський номер
63674-3506374
Кількість на модель
1
№
43
Назва деталі
Трубка на клапан причепа
Заводський номер
6367-3506212
Кількість на модель
1
№
44
Назва деталі
Спіральна стрічка
Заводський номер
6363-3506108
Кількість на модель
1
№
45
Назва деталі
Трубка до клапана причепа
Заводський номер
6367-3506244
Кількість на модель
1
№
46
Назва деталі
Трубка від крана гальмівної системи, перша нижня
Заводський номер
6367-3506284
Кількість на модель
1
№
47
Назва деталі
Нижня трубка до гальмівного крана
Заводський номер
6363-3506294
Кількість на модель
1
№
48
Назва деталі
Верхня трубка до гальмівного крана
Заводський номер
6363-3506296
Кількість на модель
1
№
49
Назва деталі
Трубка від крана гальмівної системи, перша верхня
Заводський номер
6367-3506286
Кількість на модель
1
№
50
Назва деталі
Випускна трубка
Заводський номер
6361-3506528
Кількість на модель
1
№
51
Назва деталі
Буксирний пристрій
Заводський номер
6363-3524000
Кількість на модель
1
№
52
Назва деталі
Гальмівний кран у зборі
Заводський номер
100-3514208
Кількість на модель
1
№
53
Назва деталі
Трубка манометра
Заводський номер
6363-3506300
Кількість на модель
2
№
54
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
100-3521111-10
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка до буксирного пристрою | 6363-3506076 | 1 | 1 | 1 | |||
| 2 | Перша трубка від компресора | 6363-3506176 | 1 | 1 | 2 | |||
| 3 | Модулятор АБС | ВR9156-II32612 | 4 | 4 | 3 | |||
| 4 | Гальмівний шланг | 6367-3506396 | 2 | 2 | 4 | |||
| 5 | Трубка від клапана до з'єднувальної головки | 63634-3506370 | 1 | 1 | 5 | |||
| 6 | Збірна головка з'єднання пневмогальм типу «Палм» | 100-3521110-10 | 1 | 1 | 6 | |||
| 7 | Трубка від клапана до з'єднувальної головки | 63634-3506372 | 1 | 1 | 7 | |||
| 8 | Друга трубка від компресора | 6363-3506178 | 1 | 1 | 8 | |||
| 9 | Третя трубка від компресора | 6363-3506190 | 1 | 1 | 9 | |||
| 10 | Трубка для лівого модулятора | 6367-3506216 | 2 | 2 | 10 | |||
| 11 | Клапан обмеження тиску | 100-3534010 | 1 | 1 | 11 | |||
| 12 | Четверта трубка від компресора | 6363-3506182 | 1 | 1 | 12 | |||
| 13 | Трубка до третього балона | 63674-3506232 | 1 | 1 | 13 | |||
| 14 | Трубка від прискорювального клапана до третього балона | 63674-3506188 | 1 | 1 | 14 | |||
| 15 | Трубка до трійника | 6367-3506184 | 1 | 1 | 15 | |||
| 16 | Клапан управління гальмами причепа з двотрубним приводом та клапаном обриву | 25.3522210 | 1 | 1 | 16 | |||
| 17 | Повітряний балон | 375-313015-10 | 4 | 4 | 17 | |||
| 18 | Трубка до прискорювального клапана стоянкового гальма | 63645-3506238 | 1 | 1 | 18 | |||
| 19 | Трубка від прискорювального клапана | 63674-3506246 | 1 | 1 | 19 | |||
| 20 | Трубка від РТС до трійника | 6367-3506220 | 1 | 1 | 20 | |||
| 21 | Регулятор гальмівної сили в зборі | 100-3533010-10 | 1 | 1 | 21 | |||
| 22 | Верхня трубка від модулятора | 6363-3506224 | 2 | 2 | 22 | |||
| 23 | Трубка до камери | 63634-3506150 | 2 | 2 | 23 | |||
| 24 | Гнучкий шланг | 4320-3506398-01 | 1 | 1 | 24 | |||
| 25 | Гальмівний шланг | 63645-3506396 | 1 | 1 | 25 | |||
| 26 | Трубка від клапана причепа до четвертого балона, друга | 63674-3506236 | 3 | 3 | 26 | |||
| 27 | Нижня трубка від модулятора | 6363-3506226 | 1 | 1 | 27 | |||
| 28 | Прискорювальний клапан | 100-3518010-10 | 2 | 2 | 28 | |||
| 29 | Трубка до регулятора гальмівної сили | 6367-3506214 | 1 | 1 | 29 | |||
| 30 | Трубка від кутника до трійника | 63674-3506194 | 1 | 1 | 30 | |||
| 31 | Трубка до клапана для накачування шин | 63674-3506192 | 1 | 1 | 31 | |||
| 32 | Трубка до балона адсорбера | 6363-3506240 | 1 | 1 | 32 | |||
| 33 | Волого-масловідділювач з регулятором тиску | 63674-3511110-30 | 1 | 1 | 33 | |||
| 34 | Трубка від блоку підготовки до балона | 63674-3506202 | 2 | 2 | 34 | |||
| 35 | Трубка від блоку підготовки до балона | 63674-3506200 | 2 | 2 | 35 | |||
| 36 | Спіральна стрічка | 6363-3506107 | 2 | 2 | 36 | |||
| 37 | Трубка від клапана причепа до четвертого балона, перша | 63674-3506218 | 1 | 1 | 37 | |||
| 38 | Трубка від першого балона — друга | 63674-3506208 | 1 | 1 | 38 | |||
| 39 | Трубка від першого балона — перша | 63674-3506204 | 1 | 1 | 39 | |||
| 40 | Трубка від клапана причепа | 63674-3506376 | 1 | 1 | 40 | |||
| 41 | Трубка до прискорювального клапана | 6367-3506186 | 1 | 1 | 41 | |||
| 42 | Трубка від другого балона, друга | 6363-3506206 | 1 | 1 | 42 | |||
| 43 | Трубка до клапана причепа | 63674-3506374 | 1 | 1 | 43 | |||
| 44 | Трубка на клапан причепа | 6367-3506212 | 1 | 1 | 44 | |||
| 45 | Спіральна стрічка | 6363-3506108 | 1 | 1 | 45 | |||
| 46 | Трубка до клапана причепа | 6367-3506244 | 1 | 1 | 46 | |||
| 47 | Трубка від крана гальмівної системи, перша нижня | 6367-3506284 | 1 | 1 | 47 | |||
| 48 | Нижня трубка до гальмівного крана | 6363-3506294 | 1 | 1 | 48 | |||
| 49 | Верхня трубка до гальмівного крана | 6363-3506296 | 1 | 1 | 49 | |||
| 50 | Трубка від крана гальмівної системи, перша верхня | 6367-3506286 | 1 | 1 | 50 | |||
| 51 | Випускна трубка | 6361-3506528 | 1 | 1 | 51 | |||
| 52 | Буксирний пристрій | 6363-3524000 | 1 | 1 | 52 | |||
| 53 | Гальмівний кран у зборі | 100-3514208 | 1 | 1 | 53 | |||
| 54 | Трубка манометра | 6363-3506300 | 2 | 2 | 54 | |||
| 55 | Автоматична з'єднувальна головка | 100-3521111-10 | 1 | 1 | 55 |
