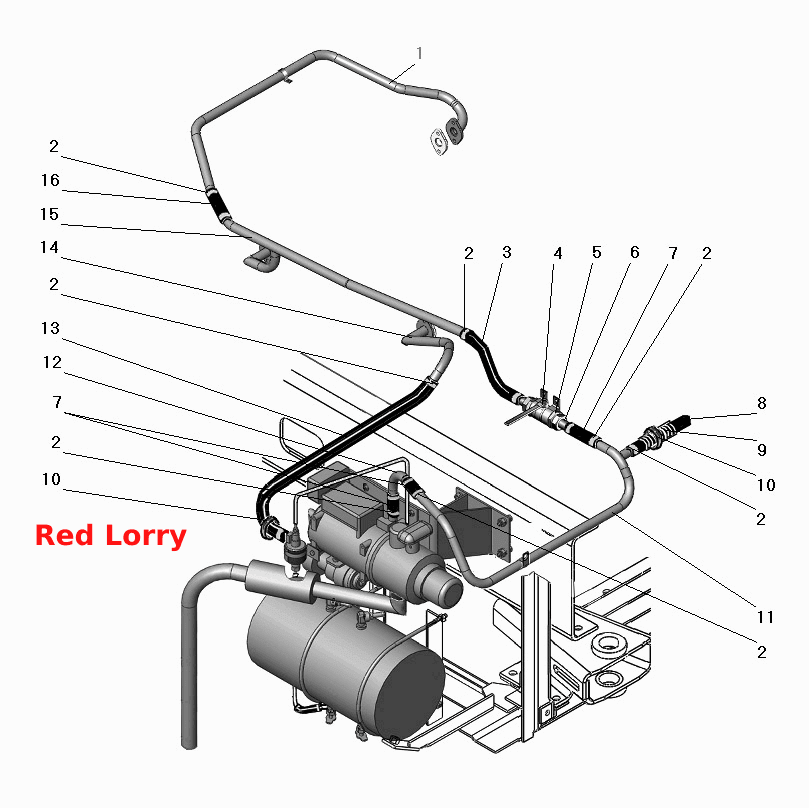

Трубопроводи та шланги системи попереднього прогрівання двигуна
100%
Назва деталі
Ліва підвідна труба
Заводський номер
6363-1015559
Кількість на модель
1
№
1
Назва деталі
Хомут ТО-
Заводський номер
00.10.00-02
Кількість на модель
14
№
2
Назва деталі
Рукав-деталь 20-28-50-0,3(3)
Заводський номер
63685-1015069
Кількість на модель
1
№
3
Назва деталі
Кран
Заводський номер
37 1222 7022 05
Кількість на модель
1
№
4
Назва деталі
Контргайка
Заводський номер
334929
Кількість на модель
2
№
5
Назва деталі
Перехідник
Заводський номер
4320Я3-1015289
Кількість на модель
2
№
6
Назва деталі
З'єднувальний шланг
Заводський номер
375-1015104
Кількість на модель
3
№
7
Назва деталі
Рукав-деталь 20-28-1000-0,3(3)
Заводський номер
6363-1015064
Кількість на модель
1
№
8
Назва деталі
Захисний кожух шланга
Заводський номер
5323РХ-8101481
Кількість на модель
5
№
9
Назва деталі
Хомут
Заводський номер
2108-3401228
Кількість на модель
3
№
10
Назва деталі
Верхня труба
Заводський номер
63685-1015270
Кількість на модель
1
№
11
Назва деталі
Кутовий трубопровід
Заводський номер
6363-1015248
Кількість на модель
1
№
12
Назва деталі
Рукав-деталь 20-28-650-0,3(3)
Заводський номер
6363-1015542
Кількість на модель
1
№
13
Назва деталі
Відвідна труба
Заводський номер
6363-1015202
Кількість на модель
1
№
14
Назва деталі
Права підвідна труба
Заводський номер
6363-1015552
Кількість на модель
1
№
15
Назва деталі
Рукав-деталь 20-28-120-0,3(3)
Заводський номер
375-1015058
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ліва підвідна труба | 6363-1015559 | 1 | 1 | 1 | |||
| 2 | Хомут ТО- | 00.10.00-02 | 14 | 14 | 2 | |||
| 3 | Рукав-деталь 20-28-50-0,3(3) | 63685-1015069 | 1 | 1 | 3 | |||
| 4 | Кран | 37 1222 7022 05 | 1 | 1 | 4 | |||
| 5 | Контргайка | 334929 | 2 | 2 | 5 | |||
| 6 | Перехідник | 4320Я3-1015289 | 2 | 2 | 6 | |||
| 7 | З'єднувальний шланг | 375-1015104 | 3 | 3 | 7 | |||
| 8 | Рукав-деталь 20-28-1000-0,3(3) | 6363-1015064 | 1 | 1 | 8 | |||
| 9 | Захисний кожух шланга | 5323РХ-8101481 | 5 | 5 | 9 | |||
| 10 | Хомут | 2108-3401228 | 3 | 3 | 10 | |||
| 11 | Верхня труба | 63685-1015270 | 1 | 1 | 11 | |||
| 12 | Кутовий трубопровід | 6363-1015248 | 1 | 1 | 12 | |||
| 13 | Рукав-деталь 20-28-650-0,3(3) | 6363-1015542 | 1 | 1 | 13 | |||
| 14 | Відвідна труба | 6363-1015202 | 1 | 1 | 14 | |||
| 15 | Права підвідна труба | 6363-1015552 | 1 | 1 | 15 | |||
| 16 | Рукав-деталь 20-28-120-0,3(3) | 375-1015058 | 1 | 1 | 16 |
