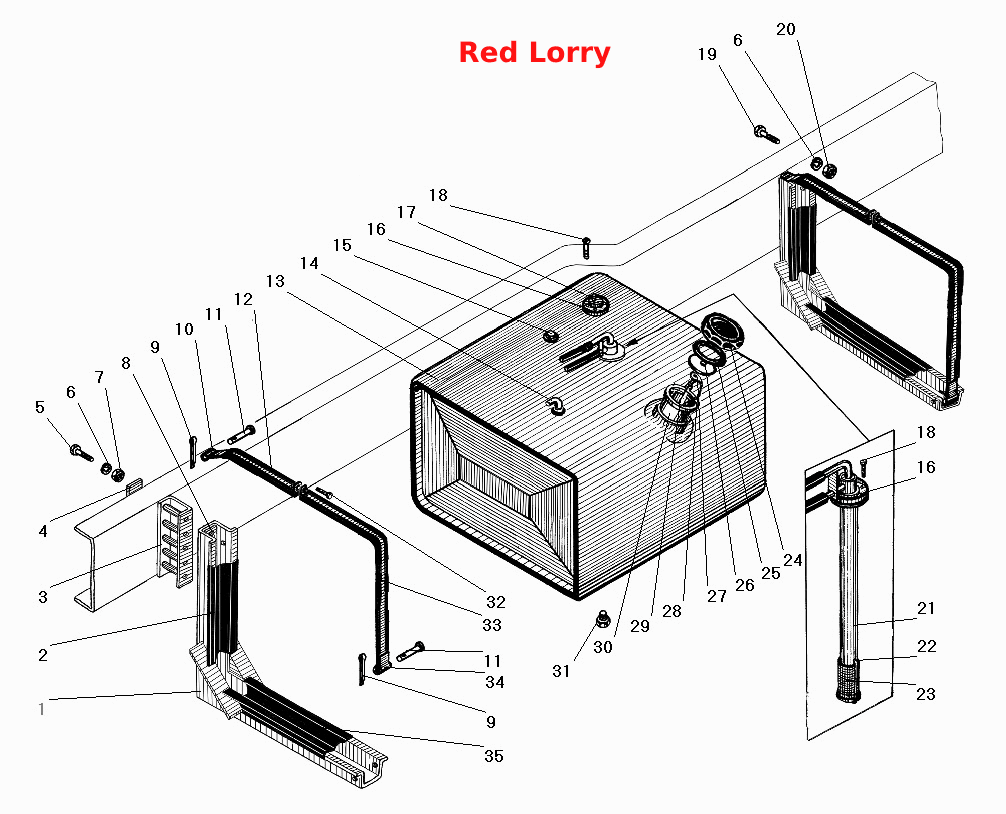

Основний паливний бак
100%
Назва деталі
Кронштейн паливного бака
Заводський номер
6363-1101100
Кількість на модель
2
№
1
Назва деталі
Прокладка
Заводський номер
63621-1101121
Кількість на модель
2
№
2
Назва деталі
Проставка
Заводський номер
63621-1101127
Кількість на модель
1
№
3
Назва деталі
Планка
Заводський номер
6363-1101126
Кількість на модель
2
№
4
Назва деталі
NUT-WING: .25 SS
Заводський номер
330046
Кількість на модель
4
№
5
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
8
№
6
Назва деталі
Гайка М14-6Н
Заводський номер
250558-П29
Кількість на модель
4
№
7
Назва деталі
Планка
Заводський номер
6363-1101124
Кількість на модель
2
№
8
Назва деталі
Шплінт 3,2х16
Заводський номер
258038-П29
Кількість на модель
4
№
9
Назва деталі
Стрічка хомута з гайкою
Заводський номер
63621-1101174
Кількість на модель
2
№
10
Назва деталі
Палець __NT__0__х__NT__1__
Заводський номер
260072-П29
Кількість на модель
4
№
11
Назва деталі
Прокладка
Заводський номер
63621-1101129
Кількість на модель
2
№
12
Назва деталі
Паливний бак
Заводський номер
63634-1101012
Кількість на модель
1
№
13
Назва деталі
Кутник
Заводський номер
339843
Кількість на модель
1
№
14
Назва деталі
Контрольна пробка К1/4"
Заводський номер
262542-П29
Кількість на модель
1
№
15
Назва деталі
Ущільнювальна прокладка датчика
Заводський номер
375-3806748
Кількість на модель
2
№
16
Назва деталі
Датчик рівня палива
Заводський номер
ДУМП-29
Кількість на модель
1
№
17
Назва деталі
Болт M5-6gх13
Заводський номер
Н-11302-П29
Кількість на модель
10
№
18
Назва деталі
Болт M14x1,5x60
Заводський номер
330019-П29
Кількість на модель
4
№
19
Назва деталі
Гайка М14х1,5-6Н ОСТ 37.001.124-93
Заводський номер
250559-П29
Кількість на модель
4
№
20
Назва деталі
Трубка для забору палива з фланцем і ковшем
Заводський номер
63621-1104012
Кількість на модель
1
№
21
Назва деталі
Фіксатор паливного колектора
Заводський номер
432001-1104057-01
Кількість на модель
1
№
22
Назва деталі
Фільтр приймальної трубки
Заводський номер
432001-1104003
Кількість на модель
1
№
23
Назва деталі
Корпус пробки
Заводський номер
63621-1103021
Кількість на модель
1
№
24
Назва деталі
Установка пробки паливного бака
Заводський номер
63621-1103008
Кількість на модель
1
№
25
Назва деталі
Пружинна пластина
Заводський номер
63621-1103027
Кількість на модель
1
№
26
Назва деталі
Пластина ланцюжка пробки паливного бака
Заводський номер
375-1103012
Кількість на модель
1
№
27
Назва деталі
Комплект ланцюжка пробки
Заводський номер
2201с60
Кількість на модель
1
№
28
Назва деталі
Болт M6х11
Заводський номер
330513-П29
Кількість на модель
1
№
29
Назва деталі
Склянка з фільтром у комплекті
Заводський номер
432001-1101154
Кількість на модель
1
№
30
Назва деталі
Затор зливного крана
Заводський номер
432001-1101018
Кількість на модель
1
№
31
Назва деталі
Болт M14-6gх75
Заводський номер
201598-П29
Кількість на модель
2
№
32
Назва деталі
Прокладка
Заводський номер
63621-1101120
Кількість на модель
2
№
33
Назва деталі
Стрічка хомута з втулкою
Заводський номер
63621-1101173
Кількість на модель
2
№
34
Назва деталі
Прокладка
Заводський номер
63621-1101107
Кількість на модель
2
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн паливного бака | 6363-1101100 | 2 | 2 | 1 | |||
| 2 | Прокладка | 63621-1101121 | 2 | 2 | 2 | |||
| 3 | Проставка | 63621-1101127 | 1 | 1 | 3 | |||
| 4 | Планка | 6363-1101126 | 2 | 2 | 4 | |||
| 5 | NUT-WING: .25 SS | 330046 | 4 | 4 | 5 | |||
| 6 | Пружинна шайба | 252138-П2 | 8 | 8 | 6 | |||
| 7 | Гайка М14-6Н | 250558-П29 | 4 | 4 | 7 | |||
| 8 | Планка | 6363-1101124 | 2 | 2 | 8 | |||
| 9 | Шплінт 3,2х16 | 258038-П29 | 4 | 4 | 9 | |||
| 10 | Стрічка хомута з гайкою | 63621-1101174 | 2 | 2 | 10 | |||
| 11 | Палець __NT__0__х__NT__1__ | 260072-П29 | 4 | 4 | 11 | |||
| 12 | Прокладка | 63621-1101129 | 2 | 2 | 12 | |||
| 13 | Паливний бак | 63634-1101012 | 1 | 1 | 13 | |||
| 14 | Кутник | 339843 | 1 | 1 | 14 | |||
| 15 | Контрольна пробка К1/4" | 262542-П29 | 1 | 1 | 15 | |||
| 16 | Ущільнювальна прокладка датчика | 375-3806748 | 2 | 2 | 16 | |||
| 17 | Датчик рівня палива | ДУМП-29 | 1 | 1 | 17 | |||
| 18 | Болт M5-6gх13 | Н-11302-П29 | 10 | 10 | 18 | |||
| 19 | Болт M14x1,5x60 | 330019-П29 | 4 | 4 | 19 | |||
| 20 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | 250559-П29 | 4 | 4 | 20 | |||
| 21 | Трубка для забору палива з фланцем і ковшем | 63621-1104012 | 1 | 1 | 21 | |||
| 22 | Фіксатор паливного колектора | 432001-1104057-01 | 1 | 1 | 22 | |||
| 23 | Фільтр приймальної трубки | 432001-1104003 | 1 | 1 | 23 | |||
| 24 | Корпус пробки | 63621-1103021 | 1 | 1 | 24 | |||
| 25 | Установка пробки паливного бака | 63621-1103008 | 1 | 1 | 25 | |||
| 26 | Пружинна пластина | 63621-1103027 | 1 | 1 | 26 | |||
| 27 | Пластина ланцюжка пробки паливного бака | 375-1103012 | 1 | 1 | 27 | |||
| 28 | Комплект ланцюжка пробки | 2201с60 | 1 | 1 | 28 | |||
| 29 | Болт M6х11 | 330513-П29 | 1 | 1 | 29 | |||
| 30 | Склянка з фільтром у комплекті | 432001-1101154 | 1 | 1 | 30 | |||
| 31 | Затор зливного крана | 432001-1101018 | 1 | 1 | 31 | |||
| 32 | Болт M14-6gх75 | 201598-П29 | 2 | 2 | 32 | |||
| 33 | Прокладка | 63621-1101120 | 2 | 2 | 33 | |||
| 34 | Стрічка хомута з втулкою | 63621-1101173 | 2 | 2 | 34 | |||
| 35 | Прокладка | 63621-1101107 | 2 | 2 | 35 |
