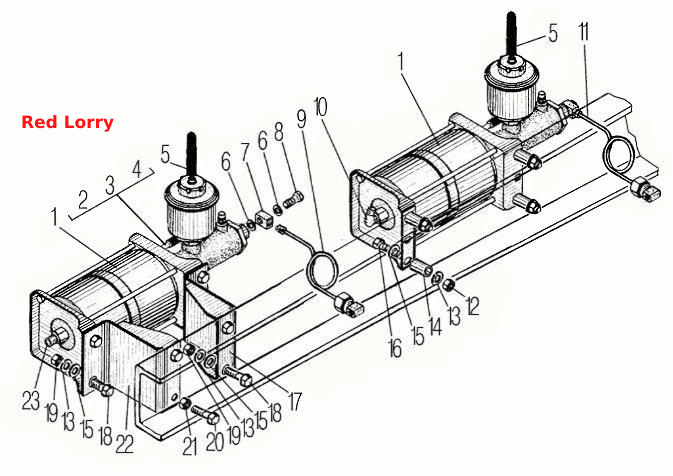

Встановлення пневматичних підсилювачів із головними гальмівними циліндрами
100%
Назва деталі
Пневматичний підсилювач заднього гальма
Заводський номер
4320-3510011
Кількість на модель
2
№
1
Назва деталі
З'єднувальна муфта
Заводський номер
Н-2123
Кількість на модель
2
№
2
Назва деталі
З'єднувальна гайка
Заводський номер
334828-П29
Кількість на модель
2
№
3
Назва деталі
Штуцер
Заводський номер
5323-4712165-01
Кількість на модель
2
№
4
Назва деталі
З'єднувальний шланг
Заводський номер
375-4245043-10
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
51.3506013
Кількість на модель
4
№
6
Назва деталі
З'єднувальна муфта
Заводський номер
4320-3506002
Кількість на модель
2
№
7
Назва деталі
Болт M12x1,25x28
Заводський номер
51-3506012
Кількість на модель
2
№
8
Назва деталі
Трубка до гальмівного циліндра
Заводський номер
5323РХ-3506014
Кількість на модель
1
№
9
Назва деталі
Кутник М20х1, 5 КГ3/8"
Заводський номер
339046
Кількість на модель
1
№
10
Назва деталі
Трубка до гальмівного циліндра
Заводський номер
5323РХ-3506014-10
Кількість на модель
1
№
11
Назва деталі
Гайка М12х1,25-6Н ОСТ 37.001.124-93
Заводський номер
250515-П29
Кількість на модель
4
№
12
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
15
№
13
Назва деталі
Задній кронштейн пневмопідсилювача
Заводський номер
5323РХ-3510024
Кількість на модель
4
№
14
Назва деталі
Диск
Заводський номер
252007-П29
Кількість на модель
15
№
15
Назва деталі
Болт M12x1,25-6gx65
Заводський номер
200398-П29
Кількість на модель
4
№
16
Назва деталі
Кронштейн пневмопідсилювача
Заводський номер
5323РХ-3510049
Кількість на модель
1
№
17
Назва деталі
Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40
Заводський номер
201544-П29
Кількість на модель
11
№
18
Назва деталі
Гайка М12-6Н
Заводський номер
250514-П29
Кількість на модель
11
№
19
Назва деталі
Болт M16x1,5x50
Заводський номер
332666-П29
Кількість на модель
1
№
20
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
251649-П29
Кількість на модель
1
№
21
Назва деталі
Кронштейн пневмопідсилювача
Заводський номер
5323РХ-3510049-10
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
339227
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пневматичний підсилювач заднього гальма | 4320-3510011 | 2 | 2 | 1 | |||
| 2 | З'єднувальна муфта | Н-2123 | 2 | 2 | 2 | |||
| 3 | З'єднувальна гайка | 334828-П29 | 2 | 2 | 3 | |||
| 4 | Штуцер | 5323-4712165-01 | 2 | 2 | 4 | |||
| 5 | З'єднувальний шланг | 375-4245043-10 | 2 | 2 | 5 | |||
| 6 | Прокладка | 51.3506013 | 4 | 4 | 6 | |||
| 7 | З'єднувальна муфта | 4320-3506002 | 2 | 2 | 7 | |||
| 8 | Болт M12x1,25x28 | 51-3506012 | 2 | 2 | 8 | |||
| 9 | Трубка до гальмівного циліндра | 5323РХ-3506014 | 1 | 1 | 9 | |||
| 10 | Кутник М20х1, 5 КГ3/8" | 339046 | 1 | 1 | 10 | |||
| 11 | Трубка до гальмівного циліндра | 5323РХ-3506014-10 | 1 | 1 | 11 | |||
| 12 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | 250515-П29 | 4 | 4 | 12 | |||
| 13 | Пружинна шайба | 252137-П2 | 15 | 15 | 13 | |||
| 14 | Задній кронштейн пневмопідсилювача | 5323РХ-3510024 | 4 | 4 | 14 | |||
| 15 | Диск | 252007-П29 | 15 | 15 | 15 | |||
| 16 | Болт M12x1,25-6gx65 | 200398-П29 | 4 | 4 | 16 | |||
| 17 | Кронштейн пневмопідсилювача | 5323РХ-3510049 | 1 | 1 | 17 | |||
| 18 | Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40 | 201544-П29 | 11 | 11 | 18 | |||
| 19 | Гайка М12-6Н | 250514-П29 | 11 | 11 | 19 | |||
| 20 | Болт M16x1,5x50 | 332666-П29 | 1 | 1 | 20 | |||
| 21 | Гайка М16х1,5-6Н | 251649-П29 | 1 | 1 | 21 | |||
| 22 | Кронштейн пневмопідсилювача | 5323РХ-3510049-10 | 1 | 1 | 22 | |||
| 23 | Штуцер | 339227 | 1 | 1 | 23 |
