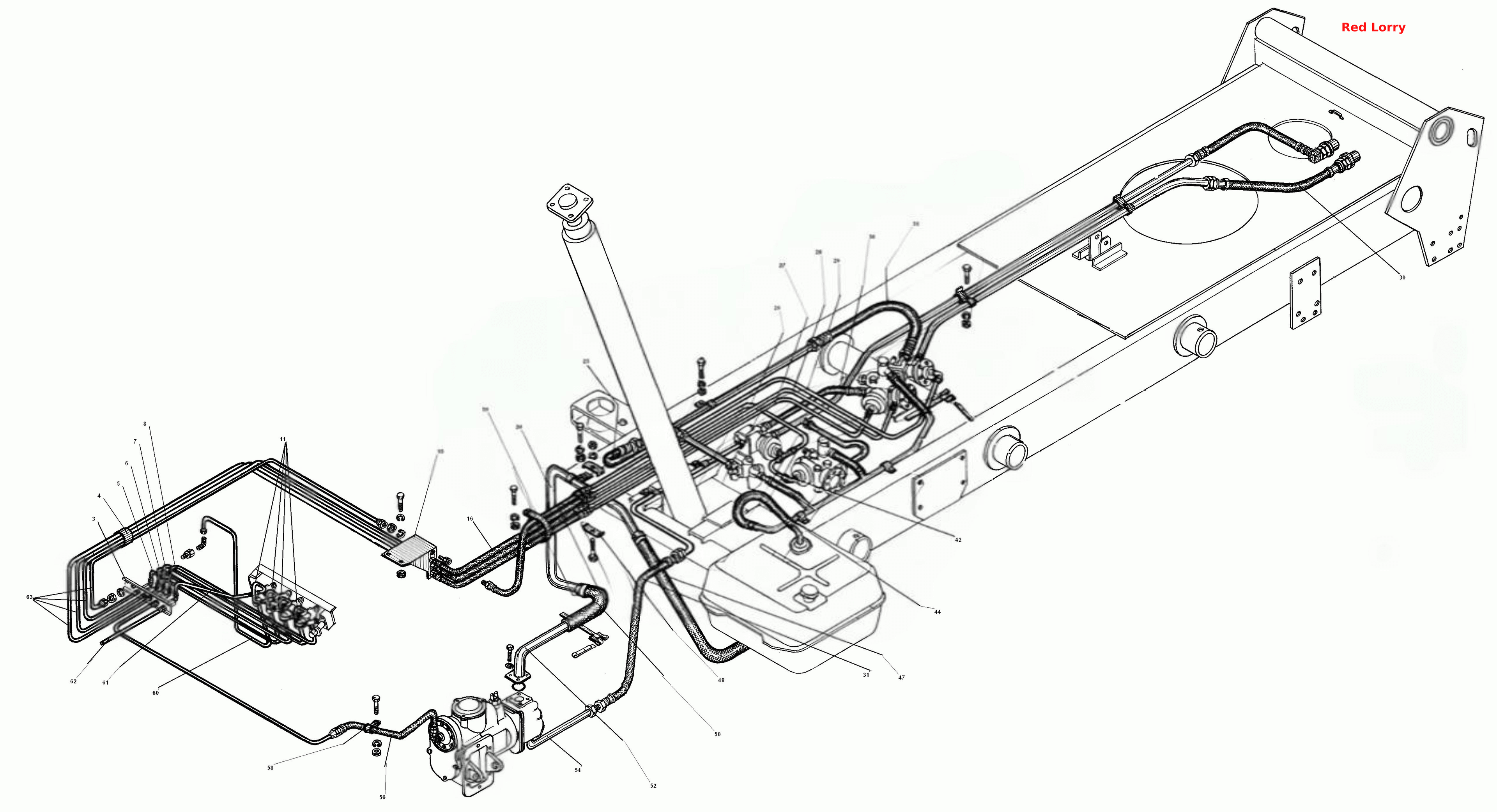

Трубопроводи та шланги самоскидної установки
100%
Назва деталі
Основа штуцерів
Заводський номер
5557-8606065
Кількість на модель
4
№
3
Назва деталі
Захисна накладка
Заводський номер
5557-8606072
Кількість на модель
2
№
4
Назва деталі
Труба в зборі від крана
Заводський номер
5557-8606112
Кількість на модель
6
№
5
Назва деталі
Труба в зборі від крана до основи для опускання платформи
Заводський номер
5557-8606110
Кількість на модель
6
№
6
Назва деталі
Труба в зборі від крана до основи для підйому платформи
Заводський номер
5557-8606108
Кількість на модель
10
№
7
Назва деталі
Труба в сборе от крана к приводу насоса
Заводський номер
5557-8606106
Кількість на модель
6
№
8
Назва деталі
Повітряна трубка
Заводський номер
5557-8606128
Кількість на модель
4
№
11
Назва деталі
Кронштейн
Заводський номер
55571-8606058
Кількість на модель
2
№
15
Назва деталі
Гнучкий шланг
Заводський номер
4320-3570170
Кількість на модель
2
№
16
Назва деталі
Хомут для кріплення труби ежекції
Заводський номер
375-1109225
Кількість на модель
10
№
19
Назва деталі
Всмоктувальна труба
Заводський номер
55571-8609042
Кількість на модель
12
№
20
Назва деталі
Шланг високого тиску
Заводський номер
55571-8609112
Кількість на модель
10
№
23
Назва деталі
Труба в зборі до гідророзподільника
Заводський номер
55571-8606124
Кількість на модель
12
№
26
Назва деталі
Труба в зборі від підйомного шланга до блоку
Заводський номер
55571-8606120
Кількість на модель
8
№
27
Назва деталі
Труба в зборі від шланга опускання до блоку
Заводський номер
55571-8606122
Кількість на модель
8
№
28
Назва деталі
Труба в зборі від шланга причепа до блоку
Заводський номер
55571-8606126
Кількість на модель
2
№
29
Назва деталі
Шланг високого тиску
Заводський номер
5557-8609111
Кількість на модель
10
№
30
Назва деталі
Шланг високого тиску
Заводський номер
55571-8609110
Кількість на модель
26
№
31
Назва деталі
Повітряний канал у зборі
Заводський номер
55571-8607196
Кількість на модель
12
№
42
Назва деталі
Зливний шланг
Заводський номер
5557-8609184
Кількість на модель
38
№
44
Назва деталі
Всмоктувальний шланг
Заводський номер
5557-8609034
Кількість на модель
16
№
47
Назва деталі
Кріплення для шлангів
Заводський номер
5557-8606074
Кількість на модель
4
№
48
Назва деталі
Всмоктувальний шланг
Заводський номер
55571-8609034
Кількість на модель
4
№
50
Назва деталі
Всмоктувальна труба
Заводський номер
5557Я-8609040-10
Кількість на модель
16
№
52
Назва деталі
Труба від масляного насоса до гідророзподільника у зборі
Заводський номер
5557Я-8607330-20
Кількість на модель
40
№
54
Назва деталі
Шланг
Заводський номер
5323-1803326
Кількість на модель
2
№
56
Назва деталі
Прокладка хомута
Заводський номер
375-3506023
Кількість на модель
2
№
58
Назва деталі
Труба в зборі від крана до основи на причепі
Заводський номер
5557-8606114
Кількість на модель
6
№
60
Назва деталі
Труба в зборі для кранів управління
Заводський номер
5557-8606104
Кількість на модель
1
№
61
Назва деталі
Труба в зборі від хрестовини розподілу повітря до штуцера
Заводський номер
5557-8606102
Кількість на модель
2
№
62
Назва деталі
Труба в зборі від основи до шлангів
Заводський номер
55571-8606116
Кількість на модель
2
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Основа штуцерів | 5557-8606065 | 4 | 4 | 3 | |||
| 4 | Захисна накладка | 5557-8606072 | 2 | 2 | 4 | |||
| 5 | Труба в зборі від крана | 5557-8606112 | 6 | 6 | 5 | |||
| 6 | Труба в зборі від крана до основи для опускання платформи | 5557-8606110 | 6 | 6 | 6 | |||
| 7 | Труба в зборі від крана до основи для підйому платформи | 5557-8606108 | 10 | 10 | 7 | |||
| 8 | Труба в сборе от крана к приводу насоса | 5557-8606106 | 6 | 6 | 8 | |||
| 11 | Повітряна трубка | 5557-8606128 | 4 | 4 | 11 | |||
| 15 | Кронштейн | 55571-8606058 | 2 | 2 | 15 | |||
| 16 | Гнучкий шланг | 4320-3570170 | 2 | 2 | 16 | |||
| 19 | Хомут для кріплення труби ежекції | 375-1109225 | 10 | 10 | 19 | |||
| 20 | Всмоктувальна труба | 55571-8609042 | 12 | 12 | 20 | |||
| 23 | Шланг високого тиску | 55571-8609112 | 10 | 10 | 23 | |||
| 26 | Труба в зборі до гідророзподільника | 55571-8606124 | 12 | 12 | 26 | |||
| 27 | Труба в зборі від підйомного шланга до блоку | 55571-8606120 | 8 | 8 | 27 | |||
| 28 | Труба в зборі від шланга опускання до блоку | 55571-8606122 | 8 | 8 | 28 | |||
| 29 | Труба в зборі від шланга причепа до блоку | 55571-8606126 | 2 | 2 | 29 | |||
| 30 | Шланг високого тиску | 5557-8609111 | 10 | 10 | 30 | |||
| 31 | Шланг високого тиску | 55571-8609110 | 26 | 26 | 31 | |||
| 42 | Повітряний канал у зборі | 55571-8607196 | 12 | 12 | 42 | |||
| 44 | Зливний шланг | 5557-8609184 | 38 | 38 | 44 | |||
| 47 | Всмоктувальний шланг | 5557-8609034 | 16 | 16 | 47 | |||
| 48 | Кріплення для шлангів | 5557-8606074 | 4 | 4 | 48 | |||
| 50 | Всмоктувальний шланг | 55571-8609034 | 4 | 4 | 50 | |||
| 52 | Всмоктувальна труба | 5557Я-8609040-10 | 16 | 16 | 52 | |||
| 54 | Труба від масляного насоса до гідророзподільника у зборі | 5557Я-8607330-20 | 40 | 40 | 54 | |||
| 56 | Шланг | 5323-1803326 | 2 | 2 | 56 | |||
| 58 | Прокладка хомута | 375-3506023 | 2 | 2 | 58 | |||
| 60 | Труба в зборі від крана до основи на причепі | 5557-8606114 | 6 | 6 | 60 | |||
| 61 | Труба в зборі для кранів управління | 5557-8606104 | 1 | 1 | 61 | |||
| 62 | Труба в зборі від хрестовини розподілу повітря до штуцера | 5557-8606102 | 2 | 2 | 62 | |||
| 63 | Труба в зборі від основи до шлангів | 55571-8606116 | 2 | 2 | 63 |
