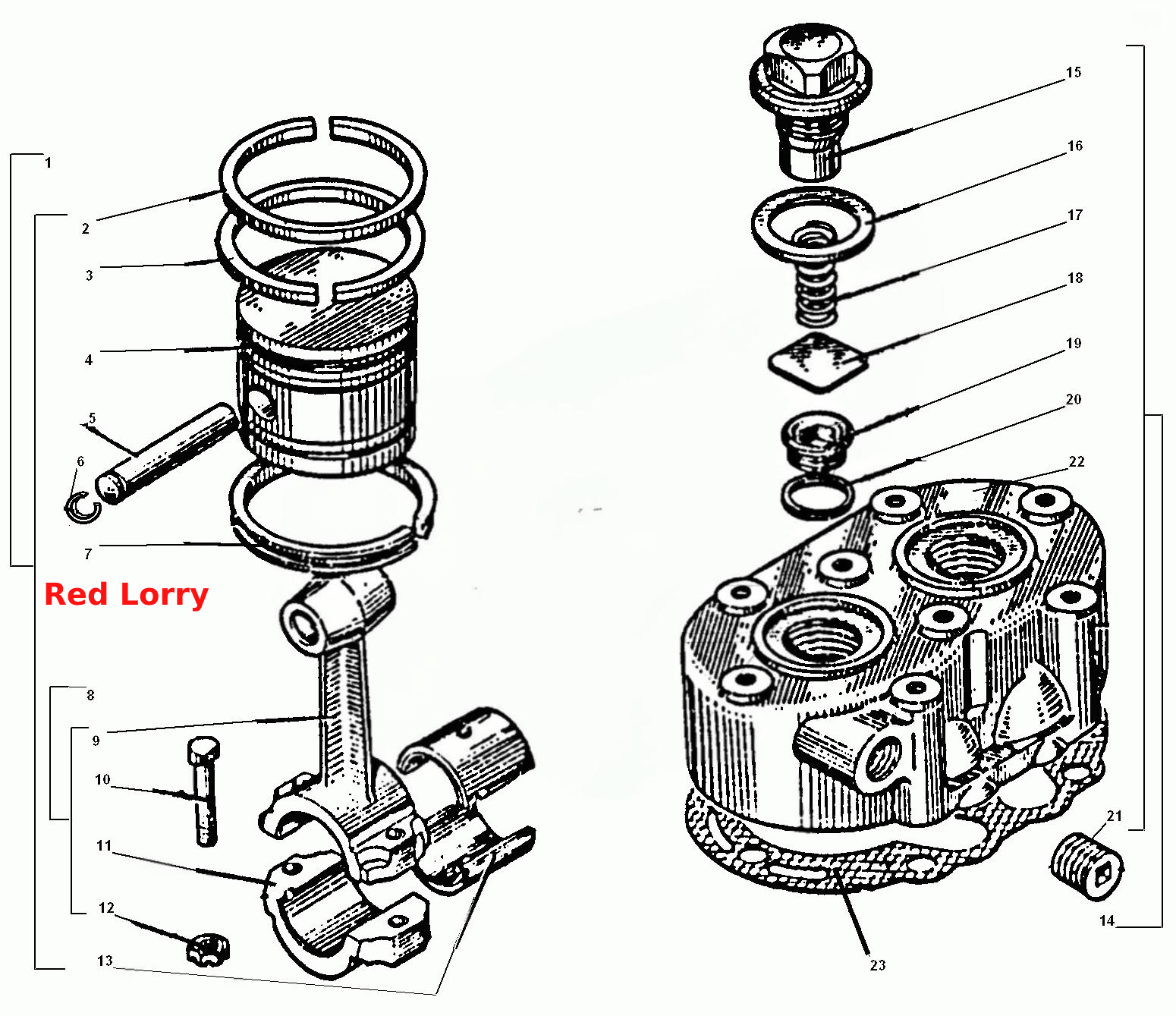

Головка та поршень компресора
100%
Назва деталі
Поршень із шатуном
Заводський номер
130-3509150-05
Кількість на модель
2
№
1
Назва деталі
Кільце
Заводський номер
130-3509164
Кількість на модель
2
№
2
Назва деталі
Компресійне кільце
Заводський номер
130-3509164-01
Кількість на модель
2
№
3
Назва деталі
Стандартний поршень
Заводський номер
130-3509160-02
Кількість на модель
2
№
4
Назва деталі
Поршневий пальцевий
Заводський номер
130-3509170
Кількість на модель
2
№
5
Назва деталі
Стопорне кільце
Заводський номер
130-3509172
Кількість на модель
4
№
6
Назва деталі
Маслозбірне кільце
Заводський номер
130-3509166
Кількість на модель
2
№
7
Назва деталі
Шатун компресора у зборі
Заводський номер
130-3509180-05
Кількість на модель
2
№
8
Назва деталі
шатун
Заводський номер
130-3509190-40
Кількість на модель
2
№
9
Назва деталі
гвинт
Заводський номер
130-3509200-10
Кількість на модель
4
№
10
Назва деталі
Кришка картера
Заводський номер
130-3509196-30
Кількість на модель
2
№
11
Назва деталі
Гайка
Заводський номер
303180-01
Кількість на модель
4
№
12
Назва деталі
Вкладиш шатуна номінального розміру
Заводський номер
130-3509092-01
Кількість на модель
4
№
13
Назва деталі
Головка компресора в зборі
Заводський номер
130-3509039-03
Кількість на модель
1
№
14
Назва деталі
Затор
Заводський номер
120-3509044
Кількість на модель
2
№
15
Назва деталі
Прокладка
Заводський номер
120-3509045
Кількість на модель
2
№
16
Назва деталі
Пружина нагнітального клапана
Заводський номер
120-3509048
Кількість на модель
2
№
17
Назва деталі
Нагнітальний клапан компресора
Заводський номер
130-3509050
Кількість на модель
2
№
18
Назва деталі
Сідло нагнітального клапана
Заводський номер
130-3509051-А
Кількість на модель
2
№
19
Назва деталі
Прокладка сідла нагнітального клапана
Заводський номер
130-3509055
Кількість на модель
2
№
20
Назва деталі
Заглушка
Заводський номер
483014
Кількість на модель
1
№
21
Назва деталі
Головка компресора
Заводський номер
130-3509040-02
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
130-3509043-А
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поршень із шатуном | 130-3509150-05 | 2 | 2 | 1 | |||
| 2 | Кільце | 130-3509164 | 2 | 2 | 2 | |||
| 3 | Компресійне кільце | 130-3509164-01 | 2 | 2 | 3 | |||
| 4 | Стандартний поршень | 130-3509160-02 | 2 | 2 | 4 | |||
| 5 | Поршневий пальцевий | 130-3509170 | 2 | 2 | 5 | |||
| 6 | Стопорне кільце | 130-3509172 | 4 | 4 | 6 | |||
| 7 | Маслозбірне кільце | 130-3509166 | 2 | 2 | 7 | |||
| 8 | Шатун компресора у зборі | 130-3509180-05 | 2 | 2 | 8 | |||
| 9 | шатун | 130-3509190-40 | 2 | 2 | 9 | |||
| 10 | гвинт | 130-3509200-10 | 4 | 4 | 10 | |||
| 11 | Кришка картера | 130-3509196-30 | 2 | 2 | 11 | |||
| 12 | Гайка | 303180-01 | 4 | 4 | 12 | |||
| 13 | Вкладиш шатуна номінального розміру | 130-3509092-01 | 4 | 4 | 13 | |||
| 14 | Головка компресора в зборі | 130-3509039-03 | 1 | 1 | 14 | |||
| 15 | Затор | 120-3509044 | 2 | 2 | 15 | |||
| 16 | Прокладка | 120-3509045 | 2 | 2 | 16 | |||
| 17 | Пружина нагнітального клапана | 120-3509048 | 2 | 2 | 17 | |||
| 18 | Нагнітальний клапан компресора | 130-3509050 | 2 | 2 | 18 | |||
| 19 | Сідло нагнітального клапана | 130-3509051-А | 2 | 2 | 19 | |||
| 20 | Прокладка сідла нагнітального клапана | 130-3509055 | 2 | 2 | 20 | |||
| 21 | Заглушка | 483014 | 1 | 1 | 21 | |||
| 22 | Головка компресора | 130-3509040-02 | 1 | 1 | 22 | |||
| 23 | Прокладка | 130-3509043-А | 1 | 1 | 23 |
