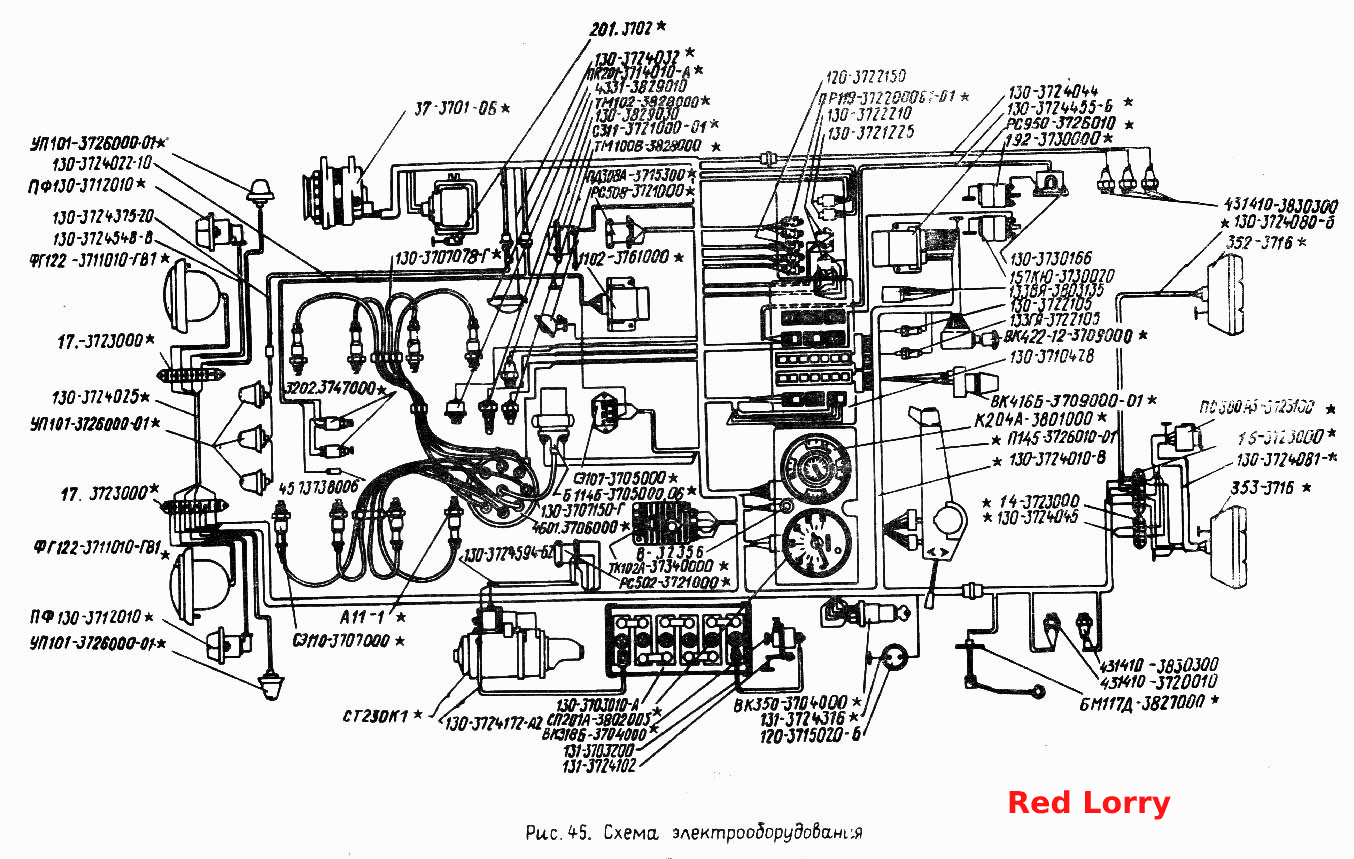

Схема електрообладнання
100%
Назва деталі
Додатковий опір
Заводський номер
СЭ107-3705000
Кількість на модель
1
№
Назва деталі
Лівий стельовий джгут
Заводський номер
45 7373 8006
Кількість на модель
№
Назва деталі
Датчик аварійного падіння тиску типу ММ124Д у зборі
Заводський номер
431410-3830300
Кількість на модель
№
Назва деталі
Датчик сигналізатора тиску масла типу ММ111-Б
Заводський номер
130-3829030
Кількість на модель
№
Назва деталі
Свічка запалювання
Заводський номер
А11-1
Кількість на модель
№
Назва деталі
Термовібраційний запобіжник типу ПР2-Б на 20а
Заводський номер
120-3722150
Кількість на модель
№
Назва деталі
Запобіжник 7,5А
Заводський номер
130-3722210
Кількість на модель
№
Назва деталі
Запобіжник 6А
Заводський номер
130-3722105
Кількість на модель
№
Назва деталі
Плавкий запобіжник ПР119Б- 01 10А
Заводський номер
133ГЯ-3722105
Кількість на модель
№
Назва деталі
Генератор змінного струму без шківа з 1983 р. замість Г250І1
Заводський номер
37-3701-06
Кількість на модель
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі
Заводський номер
431410-3720010
Кількість на модель
№
Назва деталі
Електродвигун обігрівача (замість МЕ226Б)
Заводський номер
192-3730000
Кількість на модель
1
№
Назва деталі
Спідометр закритого типу
Заводський номер
СП201А-3802005
Кількість на модель
1
№
Назва деталі
Стартер
Заводський номер
СТ-230К1
Кількість на модель
1
№
Назва деталі
Стартер
Заводський номер
СТ-230К4
Кількість на модель
1
№
Назва деталі
Термостат для регулювання температури води
Заводський номер
ТС101А
Кількість на модель
1
№
Назва деталі
Фарах
Заводський номер
ФГ122-3711010-ГВ1
Кількість на модель
2
№
Фара ФГ122-50 металевий корпус, галогенна лампа H4 12V 60/55W (ГАЗ, УАЗ, ЗІЛ, ПАЗ, КамАЗ)
Виробник
RedLorry
Ціна
713.77 ₴
Наявність
В наявності
Заводський номер
ФГ122-50
Фара ФГ122-3711010-БВ1 ГАЗ, ЗІЛ, ПАЗ, УАЗ, металевий корпус, без лампи
Виробник
RedLorry
Ціна
705.36 ₴
Наявність
В наявності
Заводський номер
ФГ122-3711010-БВ1
Назва деталі
Задній лівий ліхтар з 1986 р. (замість ФП130)
Заводський номер
353,3716
Кількість на модель
1
№
Назва деталі
Задній ліхтар, правий, з 1986 р. (замість ФП130-Б)
Заводський номер
352.3716
Кількість на модель
1
№
Назва деталі
Передній ліхтар (з 1986 р.)
Заводський номер
ПФ130-3712010
Кількість на модель
2
№
Назва деталі
Опір електродвигуна обігрівача
Заводський номер
130-3730166
Кількість на модель
№
Назва деталі
Задній лівий ліхтар з 1986 р. (замість ФП130)
Заводський номер
353-3716
Кількість на модель
№
Назва деталі
Щиток вимикачів у зборі
Заводський номер
130-3710428
Кількість на модель
№
Назва деталі
Електродвигун вентилятора типу МЭ11 у зборі
Заводський номер
157КЮ-3730020
Кількість на модель
№
Назва деталі
Провід високої напруги, котушка запалювання, розподільник
Заводський номер
130-3707150-Г
Кількість на модель
№
Назва деталі
Кабель «кабіна-рама» у зборі
Заводський номер
131-3724102
Кількість на модель
№
Назва деталі
Провід акумуляторної батареї до вимикача маси в зборі
Заводський номер
131-3703200
Кількість на модель
№
Назва деталі
Джгут проводів блоку управління економайзером примусового холостого ходу
Заводський номер
130-3724022-10
Кількість на модель
№
Назва деталі
Джгут проводів заднього правого ліхтаря в зборі
Заводський номер
130-3724080-Б
Кількість на модель
№
Назва деталі
Задній правий джгут проводів у зборі
Заводський номер
130-3724044
Кількість на модель
№
Назва деталі
Джгут проводів стартера в зборі
Заводський номер
130-3724594-Б2
Кількість на модель
№
Назва деталі
Джгут проводів підсвічування в зборі
Заводський номер
130-3724548-В
Кількість на модель
№
Назва деталі
Джгут проводів сигнальних ліхтарів автопоїзда в зборі
Заводський номер
130-3724375-20
Кількість на модель
№
Назва деталі
Задній ліхтар, правий, з 1986 р. (замість ФП130-Б)
Заводський номер
352-3716
Кількість на модель
№
Назва деталі
Універсальне реле 111.3747
Заводський номер
130-3721225
Кількість на модель
№
Назва деталі
Переривник контрольної лампи стоянкового гальма типу РС492 у зборі
Заводський номер
133ВЯ-3803135
Кількість на модель
№
Назва деталі
Розетка переносної лампи 47-К у зборі
Заводський номер
120-3715020-Б
Кількість на модель
№
Назва деталі
Контрольна лампа аварійного падіння тиску масла та охолоджувальної рідини
Заводський номер
В-32356
Кількість на модель
№
Назва деталі
Акумуляторна батарея з електролітом
Заводський номер
130-3703010-А
Кількість на модель
№
Назва деталі
Блок управління ЕПХХ (для карбюратора К90)
Заводський номер
1102-3761000
Кількість на модель
№
Назва деталі
Датчик індикатора тиску масла ММ355
Заводський номер
4331-3829010
Кількість на модель
№
Назва деталі
Датчик аварійного тиску повітря у зборі
Заводський номер
431410-3830300-01
Кількість на модель
№
Назва деталі
Додатковий опір
Заводський номер
СЭ110-3707000
Кількість на модель
8
№
Назва деталі
Блок управління ЕПХХ (для карбюратора К90)
Заводський номер
1102.3761000
Кількість на модель
1
№
Назва деталі
Середній джгут проводів
Заводський номер
130-3724010-В
Кількість на модель
1
№
Назва деталі
Джгут проводів електродвигун-перемикач обігрівача
Заводський номер
130-3724455-Б
Кількість на модель
1
№
Назва деталі
Котушка запалювання
Заводський номер
Б114Б-3705000.06
Кількість на модель
1
№
Назва деталі
Електромагнітний клапан (для карбюратора К90 для ЕПХХ)
Заводський номер
3202.3747000
Кількість на модель
2
№
Назва деталі
Комбінація приладів комплектується АП251, УК270, УБ251, МД230 до 1983 р.
Заводський номер
КП205-3801000
Кількість на модель
1
№
Назва деталі
Комбінація приладів з 1983 р.
Заводський номер
КП204А-3801000
Кількість на модель
1
№
Назва деталі
Транзисторний комутатор __NT__0__
Заводський номер
ТК102А-3734000
Кількість на модель
1
№
Назва деталі
Підкапотний ліхтар ПД308-А
Заводський номер
ПД308А-3715300
Кількість на модель
1
№
Назва деталі
Джгут проводів між з'єднувальними панелями фар у зборі
Заводський номер
130-3724025
Кількість на модель
1
№
Назва деталі
Задній джгут проводів
Заводський номер
130-3724045
Кількість на модель
1
№
Назва деталі
Джгут проводів лівого заднього ліхтаря
Заводський номер
130-3724081-А
Кількість на модель
1
№
Назва деталі
Вимикач аварійної сигналізації
Заводський номер
ВК422-12-3709000
Кількість на модель
1
№
Назва деталі
Вимикач «маси»
Заводський номер
ВК318Б-3704000
Кількість на модель
1
№
Назва деталі
Вимикач запалювання із запірним циліндром у зборі
Заводський номер
ВК350-3704000
Кількість на модель
1
№
Назва деталі
Реостат підсвічування приладів ВК416-01
Заводський номер
ВК416-3709000-01
Кількість на модель
1
№
Назва деталі
Генератор змінного струму без шківа з 1983 р. замість Г250І1
Заводський номер
32.3701-06
Кількість на модель
1
№
Назва деталі
Датчик температури води
Заводський номер
ТМ100В-3828000
Кількість на модель
1
№
Назва деталі
Датчик рівня палива
Заводський номер
БМ117Д-3827000
Кількість на модель
1
№
Назва деталі
Джгут проводів заднього правого ліхтаря
Заводський номер
130-3724080
Кількість на модель
1
№
Назва деталі
З'єднувальна панель ПС4-А2-Т ТУ 37.003.1358-88
Заводський номер
14.3723000
Кількість на модель
1
№
Назва деталі
З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т
Заводський номер
17.3723000
Кількість на модель
3
№
Назва деталі
Проводи високої напруги (комплект)
Заводський номер
130-3707078-Г
Кількість на модель
1
№
Назва деталі
Розподільник
Заводський номер
4601.3706000
Кількість на модель
1
№
Назва деталі
Регулятор напруги для генератора 32.3701
Заводський номер
201.3702
Кількість на модель
1
№
Назва деталі
Реле стартера
Заводський номер
РС502-3721000
Кількість на модель
1
№
Назва деталі
Розетка
Заводський номер
ПС300А3-3723100
Кількість на модель
1
№
Назва деталі
Свічка запалювання
Заводський номер
АН-1
Кількість на модель
8
№
Назва деталі
Звуковий сигнальний прилад
Заводський номер
20.3721-01
Кількість на модель
1
№
Назва деталі
Звуковий сигнал
Заводський номер
С311-3721000-01
Кількість на модель
1
№
Назва деталі
Провід плафона кабіни
Заводський номер
130-3724032
Кількість на модель
1
№
Назва деталі
Провід заземлення розетки переносної лампи в зборі
Заводський номер
131-3724316
Кількість на модель
1
№
Назва деталі
Провід акумуляторної батареї-стартера в зборі
Заводський номер
130-3724172-А2
Кількість на модель
1
№
Назва деталі
З'єднувальна панель
Заводський номер
16.3723000
Кількість на модель
1
№
Назва деталі
Перемикач світла та повороту
Заводський номер
П145-3726010
Кількість на модель
1
№
Назва деталі
Комбінований перемикач
Заводський номер
П145-3726010-01
Кількість на модель
1
№
Назва деталі
Стельовий ПК201
Заводський номер
ПК201-3714010
Кількість на модель
1
№
Назва деталі
Стеля
Заводський номер
ПК201-3714010-А
Кількість на модель
1
№
Назва деталі
Повторювач бічного покажчика повороту та автопоїзда
Заводський номер
УП101-3726000-01
Кількість на модель
5
№
Назва деталі
Плавкий запобіжник 10А (з 1986 р. на автомобілях з МТП)
Заводський номер
ПР119-3722000Б-01
Кількість на модель
1
№
Назва деталі
Переривач покажчика повороту у зборі
Заводський номер
РС950-3726010
Кількість на модель
1
№
Назва деталі
Звуковий сигнал типу РС508 у комплекті
Заводський номер
РС508-3721000
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Додатковий опір | СЭ107-3705000 | 1 | 1 | |||||||||||||||||||||||||||||
| Лівий стельовий джгут | 45 7373 8006 | |||||||||||||||||||||||||||||||
| Датчик аварійного падіння тиску типу ММ124Д у зборі | 431410-3830300 | |||||||||||||||||||||||||||||||
| Датчик сигналізатора тиску масла типу ММ111-Б | 130-3829030 | |||||||||||||||||||||||||||||||
| Свічка запалювання | А11-1 | |||||||||||||||||||||||||||||||
| Термовібраційний запобіжник типу ПР2-Б на 20а | 120-3722150 | |||||||||||||||||||||||||||||||
| Запобіжник 7,5А | 130-3722210 | |||||||||||||||||||||||||||||||
| Запобіжник 6А | 130-3722105 | |||||||||||||||||||||||||||||||
| Плавкий запобіжник ПР119Б- 01 10А | 133ГЯ-3722105 | |||||||||||||||||||||||||||||||
| Генератор змінного струму без шківа з 1983 р. замість Г250І1 | 37-3701-06 | |||||||||||||||||||||||||||||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі | 431410-3720010 | |||||||||||||||||||||||||||||||
| Електродвигун обігрівача (замість МЕ226Б) | 192-3730000 | 1 | 1 | |||||||||||||||||||||||||||||
| Спідометр закритого типу | СП201А-3802005 | 1 | 1 | |||||||||||||||||||||||||||||
| Стартер | СТ-230К1 | 1 | 1 | |||||||||||||||||||||||||||||
| Стартер | СТ-230К4 | 1 | 1 | |||||||||||||||||||||||||||||
| Термостат для регулювання температури води | ТС101А | 1 | 1 | |||||||||||||||||||||||||||||
| Фарах | ФГ122-3711010-ГВ1 | 2 | 2 | |||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| Задній лівий ліхтар з 1986 р. (замість ФП130) | 353,3716 | 1 | 1 | |||||||||||||||||||||||||||||
| Задній ліхтар, правий, з 1986 р. (замість ФП130-Б) | 352.3716 | 1 | 1 | |||||||||||||||||||||||||||||
| Передній ліхтар (з 1986 р.) | ПФ130-3712010 | 2 | 2 | |||||||||||||||||||||||||||||
| Опір електродвигуна обігрівача | 130-3730166 | |||||||||||||||||||||||||||||||
| Задній лівий ліхтар з 1986 р. (замість ФП130) | 353-3716 | |||||||||||||||||||||||||||||||
| Щиток вимикачів у зборі | 130-3710428 | |||||||||||||||||||||||||||||||
| Електродвигун вентилятора типу МЭ11 у зборі | 157КЮ-3730020 | |||||||||||||||||||||||||||||||
| Провід високої напруги, котушка запалювання, розподільник | 130-3707150-Г | |||||||||||||||||||||||||||||||
| Кабель «кабіна-рама» у зборі | 131-3724102 | |||||||||||||||||||||||||||||||
| Провід акумуляторної батареї до вимикача маси в зборі | 131-3703200 | |||||||||||||||||||||||||||||||
| Джгут проводів блоку управління економайзером примусового холостого ходу | 130-3724022-10 | |||||||||||||||||||||||||||||||
| Джгут проводів заднього правого ліхтаря в зборі | 130-3724080-Б | |||||||||||||||||||||||||||||||
| Задній правий джгут проводів у зборі | 130-3724044 | |||||||||||||||||||||||||||||||
| Джгут проводів стартера в зборі | 130-3724594-Б2 | |||||||||||||||||||||||||||||||
| Джгут проводів підсвічування в зборі | 130-3724548-В | |||||||||||||||||||||||||||||||
| Джгут проводів сигнальних ліхтарів автопоїзда в зборі | 130-3724375-20 | |||||||||||||||||||||||||||||||
| Задній ліхтар, правий, з 1986 р. (замість ФП130-Б) | 352-3716 | |||||||||||||||||||||||||||||||
| Універсальне реле 111.3747 | 130-3721225 | |||||||||||||||||||||||||||||||
| Переривник контрольної лампи стоянкового гальма типу РС492 у зборі | 133ВЯ-3803135 | |||||||||||||||||||||||||||||||
| Розетка переносної лампи 47-К у зборі | 120-3715020-Б | |||||||||||||||||||||||||||||||
| Контрольна лампа аварійного падіння тиску масла та охолоджувальної рідини | В-32356 | |||||||||||||||||||||||||||||||
| Акумуляторна батарея з електролітом | 130-3703010-А | |||||||||||||||||||||||||||||||
| Блок управління ЕПХХ (для карбюратора К90) | 1102-3761000 | |||||||||||||||||||||||||||||||
| Датчик індикатора тиску масла ММ355 | 4331-3829010 | |||||||||||||||||||||||||||||||
| Датчик аварійного тиску повітря у зборі | 431410-3830300-01 | |||||||||||||||||||||||||||||||
| Додатковий опір | СЭ110-3707000 | 8 | 8 | |||||||||||||||||||||||||||||
| Блок управління ЕПХХ (для карбюратора К90) | 1102.3761000 | 1 | 1 | |||||||||||||||||||||||||||||
| Середній джгут проводів | 130-3724010-В | 1 | 1 | |||||||||||||||||||||||||||||
| Джгут проводів електродвигун-перемикач обігрівача | 130-3724455-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Котушка запалювання | Б114Б-3705000.06 | 1 | 1 | |||||||||||||||||||||||||||||
| Електромагнітний клапан (для карбюратора К90 для ЕПХХ) | 3202.3747000 | 2 | 2 | |||||||||||||||||||||||||||||
| Комбінація приладів комплектується АП251, УК270, УБ251, МД230 до 1983 р. | КП205-3801000 | 1 | 1 | |||||||||||||||||||||||||||||
| Комбінація приладів з 1983 р. | КП204А-3801000 | 1 | 1 | |||||||||||||||||||||||||||||
| Транзисторний комутатор __NT__0__ | ТК102А-3734000 | 1 | 1 | |||||||||||||||||||||||||||||
| Підкапотний ліхтар ПД308-А | ПД308А-3715300 | 1 | 1 | |||||||||||||||||||||||||||||
| Джгут проводів між з'єднувальними панелями фар у зборі | 130-3724025 | 1 | 1 | |||||||||||||||||||||||||||||
| Задній джгут проводів | 130-3724045 | 1 | 1 | |||||||||||||||||||||||||||||
| Джгут проводів лівого заднього ліхтаря | 130-3724081-А | 1 | 1 | |||||||||||||||||||||||||||||
| Вимикач аварійної сигналізації | ВК422-12-3709000 | 1 | 1 | |||||||||||||||||||||||||||||
| Вимикач «маси» | ВК318Б-3704000 | 1 | 1 | |||||||||||||||||||||||||||||
| Вимикач запалювання із запірним циліндром у зборі | ВК350-3704000 | 1 | 1 | |||||||||||||||||||||||||||||
| Реостат підсвічування приладів ВК416-01 | ВК416-3709000-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Генератор змінного струму без шківа з 1983 р. замість Г250І1 | 32.3701-06 | 1 | 1 | |||||||||||||||||||||||||||||
| Датчик температури води | ТМ100В-3828000 | 1 | 1 | |||||||||||||||||||||||||||||
| Датчик рівня палива | БМ117Д-3827000 | 1 | 1 | |||||||||||||||||||||||||||||
| Джгут проводів заднього правого ліхтаря | 130-3724080 | 1 | 1 | |||||||||||||||||||||||||||||
| З'єднувальна панель ПС4-А2-Т ТУ 37.003.1358-88 | 14.3723000 | 1 | 1 | |||||||||||||||||||||||||||||
| З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т | 17.3723000 | 3 | 3 | |||||||||||||||||||||||||||||
| Проводи високої напруги (комплект) | 130-3707078-Г | 1 | 1 | |||||||||||||||||||||||||||||
| Розподільник | 4601.3706000 | 1 | 1 | |||||||||||||||||||||||||||||
| Регулятор напруги для генератора 32.3701 | 201.3702 | 1 | 1 | |||||||||||||||||||||||||||||
| Реле стартера | РС502-3721000 | 1 | 1 | |||||||||||||||||||||||||||||
| Розетка | ПС300А3-3723100 | 1 | 1 | |||||||||||||||||||||||||||||
| Свічка запалювання | АН-1 | 8 | 8 | |||||||||||||||||||||||||||||
| Звуковий сигнальний прилад | 20.3721-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Звуковий сигнал | С311-3721000-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід плафона кабіни | 130-3724032 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід заземлення розетки переносної лампи в зборі | 131-3724316 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід акумуляторної батареї-стартера в зборі | 130-3724172-А2 | 1 | 1 | |||||||||||||||||||||||||||||
| З'єднувальна панель | 16.3723000 | 1 | 1 | |||||||||||||||||||||||||||||
| Перемикач світла та повороту | П145-3726010 | 1 | 1 | |||||||||||||||||||||||||||||
| Комбінований перемикач | П145-3726010-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Стельовий ПК201 | ПК201-3714010 | 1 | 1 | |||||||||||||||||||||||||||||
| Стеля | ПК201-3714010-А | 1 | 1 | |||||||||||||||||||||||||||||
| Повторювач бічного покажчика повороту та автопоїзда | УП101-3726000-01 | 5 | 5 | |||||||||||||||||||||||||||||
| Плавкий запобіжник 10А (з 1986 р. на автомобілях з МТП) | ПР119-3722000Б-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Переривач покажчика повороту у зборі | РС950-3726010 | 1 | 1 | |||||||||||||||||||||||||||||
| Звуковий сигнал типу РС508 у комплекті | РС508-3721000 | 1 | 1 | |||||||||||||||||||||||||||||
