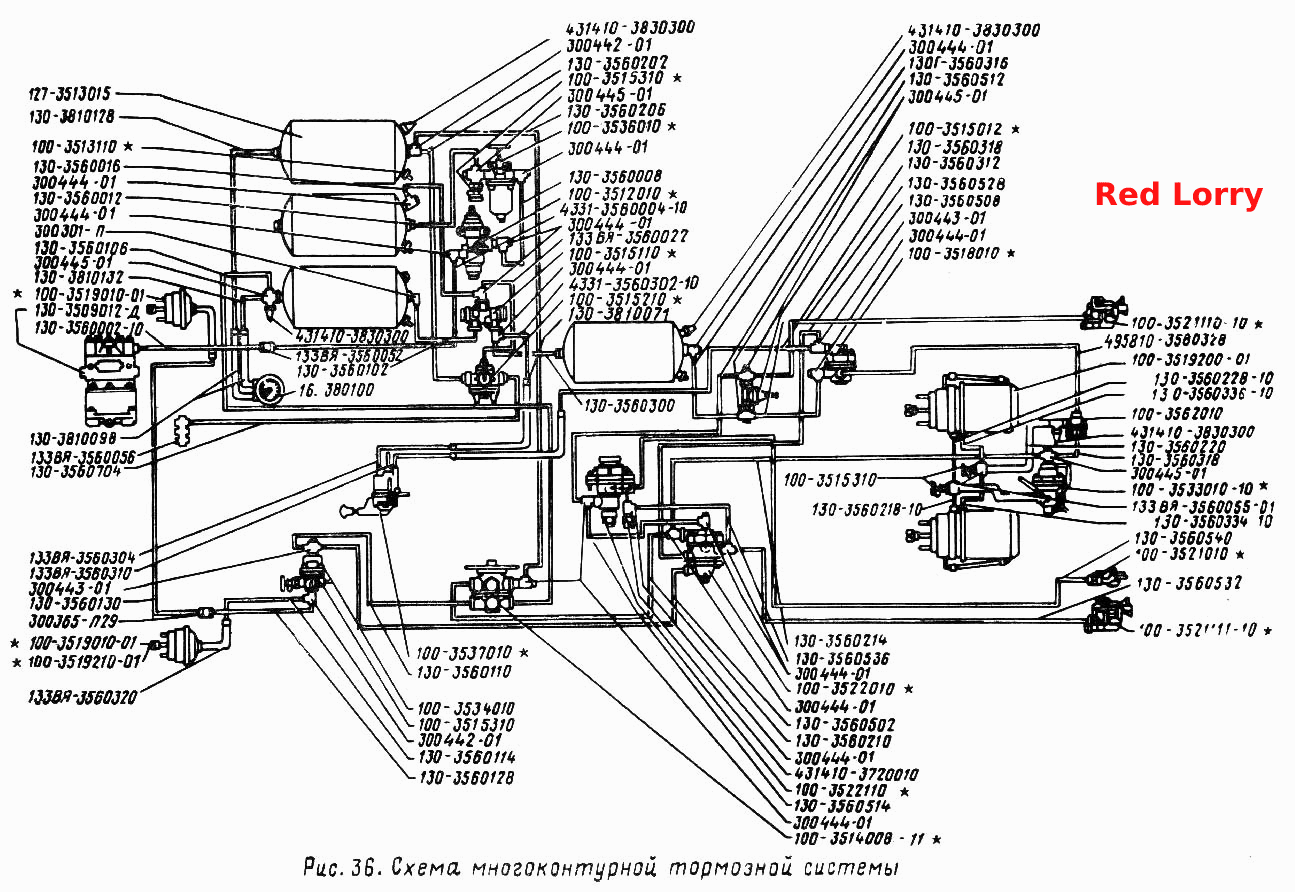

Схема багатоконтурної гальмівної системи
100%
Назва деталі
Манометр
Заводський номер
16.3801000
Кількість на модель
№
Назва деталі
Трубка від запобіжника проти замерзання до конденсаційного балона
Заводський номер
130-3560012
Кількість на модель
№
Назва деталі
Трубка від регулятора тиску до запобіжника проти замерзання
Заводський номер
130-3560008
Кількість на модель
№
Назва деталі
Шланг від регулятора гальмівного тиску до лівої задньої гальмівної камери
Заводський номер
130-3560218-10
Кількість на модель
№
Назва деталі
Трубка від регулятора гальмівного тиску до правої задньої гальмівної камери
Заводський номер
130-3560228-10
Кількість на модель
№
Назва деталі
Шланг від гальмівного крана до клапана обмеження тиску передніх гальм
Заводський номер
130-3560110
Кількість на модель
№
Назва деталі
Трубка від гальмівного крана до клапана управління гальмами причепа з двопровідним приводом, перша
Заводський номер
130-3560502
Кількість на модель
№
Назва деталі
Трубка від гальмівного крана до регулятора гальмівного зусилля, перша
Заводський номер
130-3560210
Кількість на модель
№
Назва деталі
Трубка від гальмівного крана до регулятора гальмівного зусилля
Заводський номер
130-3560214
Кількість на модель
№
Назва деталі
Трубка від одинарного захисного клапана до клапана управління гальмами причепа з двопровідним приводом, перша
Заводський номер
130-3560512
Кількість на модель
№
Назва деталі
Трубка від одинарного захисного клапана до клапана управління гальмами причепа з двопровідним приводом, друга
Заводський номер
130-3560514
Кількість на модель
№
Назва деталі
Трубка від клапана управління гальмами причепа з двопровідним приводом до головки гальмівної магістралі
Заводський номер
130-3560532
Кількість на модель
№
Назва деталі
Трубка від клапана управління гальмами причепа з двопровідним приводом до клапана з однопровідним приводом
Заводський номер
130-3560536
Кількість на модель
№
Назва деталі
Трубка від клапана управління гальмами причепа з однотрубним приводом до головки з'єднувальної магістралі причепа
Заводський номер
130-3560540
Кількість на модель
№
Назва деталі
Друга трубка від компресора до регулятора тиску
Заводський номер
4331-3560004-10
Кількість на модель
№
Назва деталі
Перша трубка у зборі від компресора до регулятора тиску
Заводський номер
130-3560002-10
Кількість на модель
№
Назва деталі
Шланг від крана стоянкового гальма до прискорювального клапана
Заводський номер
130-3560312
Кількість на модель
№
Назва деталі
Перша трубка від крана стоянкового гальма до прискорювального клапана
Заводський номер
133ВЯ-3560310
Кількість на модель
№
Назва деталі
Трубка від одинарного захисного клапана до головки живильної магістралі
Заводський номер
130-3560528
Кількість на модель
№
Назва деталі
Трубка від потрійного захисного клапана до балона задніх гальм
Заводський номер
130-3560202
Кількість на модель
№
Назва деталі
Трубка від потрійного захисного клапана до розподільної коробки
Заводський номер
130-3560704
Кількість на модель
№
Назва деталі
Прохідний штуцер
Заводський номер
133ВЯ-3560052
Кількість на модель
№
Назва деталі
Повітряний балон гальм, перший, у зборі
Заводський номер
127-3513015
Кількість на модель
№
Балон повітряний гальмівної системи (ресивер) 127-3513015, у зборі, 20л, ЗІЛ 130/131, ЛіАЗ 5256
Виробник
RedLorry
Ціна
3705 ₴
Наявність
В наявності
Заводський номер
127-3513015
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі
Заводський номер
431410-3720010
Кількість на модель
№
Назва деталі
Датчик аварійного падіння тиску типу ММ124Д у зборі
Заводський номер
431410-3830300
Кількість на модель
№
Назва деталі
Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі
Заводський номер
100-3519200-01
Кількість на модель
№
Назва деталі
Двомагістральний клапан
Заводський номер
100-3562010
Кількість на модель
№
Назва деталі
Компресор у зборі з патрубком
Заводський номер
130-3509012-Д
Кількість на модель
№
Назва деталі
Розподільна коробка
Заводський номер
133ВЯ-3560056
Кількість на модель
№
Назва деталі
Гнучкий шланг
Заводський номер
130-3810098
Кількість на модель
№
Назва деталі
Шланг
Заводський номер
133ВЯ-3560320
Кількість на модель
№
Назва деталі
Трубка від прискорювального клапана до двомагістральних клапанів
Заводський номер
495810-3560328
Кількість на модель
№
Назва деталі
Трубка від прискорювального клапана до клапана управління гальмами причепа з двопровідним приводом
Заводський номер
130-3560508
Кількість на модель
№
Назва деталі
Друга трубка від повітряного балона до прискорювального клапана
Заводський номер
130-3560318
Кількість на модель
№
Назва деталі
Кутник з отвором для кріплення
Заводський номер
300301-П
Кількість на модель
№
Назва деталі
Кутник
Заводський номер
300442-01
Кількість на модель
№
Назва деталі
Кутник
Заводський номер
300444-01
Кількість на модель
№
Назва деталі
З'єднувальний шланг
Заводський номер
130-3810071
Кількість на модель
№
Назва деталі
Гнучкий шланг пневматичної гальмівної системи
Заводський номер
130-3560220
Кількість на модель
№
Назва деталі
Трубка від клапана обмеження тиску до правої передньої гальмівної камери, перша
Заводський номер
130-3560128
Кількість на модель
№
Назва деталі
Друга трубка від клапана обмеження тиску до правої передньої гальмівної камери
Заводський номер
130-3560130
Кількість на модель
№
Назва деталі
Прискорювальний клапан
Заводський номер
100-3518010
Кількість на модель
1
№
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
1
№
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
4
№
Назва деталі
Двосекційний гальмівний кран із важелем у зборі
Заводський номер
100-3514008-11
Кількість на модель
1
№
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
Назва деталі
Захист від замерзання
Заводський номер
100-3536010
Кількість на модель
1
№
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
Назва деталі
Регулятор гальмівної сили в зборі
Заводський номер
100-3533010-10
Кількість на модель
1
№
Назва деталі
Клапан управління гальмами причепа з оновленим приводом
Заводський номер
100-3522110
Кількість на модель
1
№
Назва деталі
Клапан управління гальмами причепа з двопровідним приводом
Заводський номер
100-3522010
Кількість на модель
1
№
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
100-3521111-10
Кількість на модель
1
№
Назва деталі
З'єднувальна головка
Заводський номер
100-3521010
Кількість на модель
1
№
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
2
№
Назва деталі
Передня гальмівна камера
Заводський номер
100-3519010-01
Кількість на модель
2
№
Назва деталі
Клапан
Заводський номер
100-3515110
Кількість на модель
1
№
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515012
Кількість на модель
2
№
Назва деталі
Захисний клапан
Заводський номер
100-3515210
Кількість на модель
1
№
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
4
№
Назва деталі
Хрестовина
Заводський номер
133ВЯ-3560055-01
Кількість на модель
№
Назва деталі
Шланг від повітряного балона стоянкового гальма до гальмівного крана
Заводський номер
4331-3560302-10
Кількість на модель
№
Назва деталі
Трубка від подвійного захисного клапана до балона передніх гальм
Заводський номер
130-3560102
Кількість на модель
№
Назва деталі
Трубка від захисного клапана до балона стоянкового гальма
Заводський номер
130-3560300
Кількість на модель
№
Назва деталі
Трубка від подвійного захисного клапана до крана стоянкового гальма
Заводський номер
133ВЯ-3560304
Кількість на модель
№
Назва деталі
Трубка від подвійного захисного клапана до потрійного клапана
Заводський номер
133ВЯ-3560022
Кількість на модель
№
Назва деталі
Трубка від двомагістрального клапана до лівого пружинного енергоакумулятора
Заводський номер
130-3560334-10
Кількість на модель
№
Назва деталі
Трубка від двомагістрального клапана до правого пружинного енергоакумулятора
Заводський номер
130-3560336-10
Кількість на модель
№
Назва деталі
Трубка від клапана обмеження тиску до лівої передньої гальмівної камери
Заводський номер
130-3560114
Кількість на модель
№
Назва деталі
Перша трубка від повітряного балона до прискорювального клапана
Заводський номер
130Г-3560316
Кількість на модель
№
Назва деталі
Трубка від повітряного балона до манометра
Заводський номер
130-3810132
Кількість на модель
№
Назва деталі
Клапан обмеження тиску
Заводський номер
100-3534010
Кількість на модель
№
Назва деталі
Трійник
Заводський номер
300443-01
Кількість на модель
№
Назва деталі
Поворотний трійник
Заводський номер
300445-01
Кількість на модель
№
Назва деталі
Трійник
Заводський номер
300356-П29
Кількість на модель
№
Назва деталі
Трубка від балона задніх гальм до гальмівного крана
Заводський номер
130-3560206
Кількість на модель
№
Назва деталі
Трубка від конденсаційного балона до подвійного захисного клапана
Заводський номер
130-3560016
Кількість на модель
№
Назва деталі
Трубка від балона передніх гальм до гальмівного крана
Заводський номер
130-3560106
Кількість на модель
№
Назва деталі
Шланг від балона задніх гальм до манометра
Заводський номер
130-3810128
Кількість на модель
№
Назва деталі
Збірна головка з'єднання пневмогальм типу «Палм»
Заводський номер
100-3521110-10
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Манометр | 16.3801000 | |||||||||||||||||||||||||
| Трубка від запобіжника проти замерзання до конденсаційного балона | 130-3560012 | |||||||||||||||||||||||||
| Трубка від регулятора тиску до запобіжника проти замерзання | 130-3560008 | |||||||||||||||||||||||||
| Шланг від регулятора гальмівного тиску до лівої задньої гальмівної камери | 130-3560218-10 | |||||||||||||||||||||||||
| Трубка від регулятора гальмівного тиску до правої задньої гальмівної камери | 130-3560228-10 | |||||||||||||||||||||||||
| Шланг від гальмівного крана до клапана обмеження тиску передніх гальм | 130-3560110 | |||||||||||||||||||||||||
| Трубка від гальмівного крана до клапана управління гальмами причепа з двопровідним приводом, перша | 130-3560502 | |||||||||||||||||||||||||
| Трубка від гальмівного крана до регулятора гальмівного зусилля, перша | 130-3560210 | |||||||||||||||||||||||||
| Трубка від гальмівного крана до регулятора гальмівного зусилля | 130-3560214 | |||||||||||||||||||||||||
| Трубка від одинарного захисного клапана до клапана управління гальмами причепа з двопровідним приводом, перша | 130-3560512 | |||||||||||||||||||||||||
| Трубка від одинарного захисного клапана до клапана управління гальмами причепа з двопровідним приводом, друга | 130-3560514 | |||||||||||||||||||||||||
| Трубка від клапана управління гальмами причепа з двопровідним приводом до головки гальмівної магістралі | 130-3560532 | |||||||||||||||||||||||||
| Трубка від клапана управління гальмами причепа з двопровідним приводом до клапана з однопровідним приводом | 130-3560536 | |||||||||||||||||||||||||
| Трубка від клапана управління гальмами причепа з однотрубним приводом до головки з'єднувальної магістралі причепа | 130-3560540 | |||||||||||||||||||||||||
| Друга трубка від компресора до регулятора тиску | 4331-3560004-10 | |||||||||||||||||||||||||
| Перша трубка у зборі від компресора до регулятора тиску | 130-3560002-10 | |||||||||||||||||||||||||
| Шланг від крана стоянкового гальма до прискорювального клапана | 130-3560312 | |||||||||||||||||||||||||
| Перша трубка від крана стоянкового гальма до прискорювального клапана | 133ВЯ-3560310 | |||||||||||||||||||||||||
| Трубка від одинарного захисного клапана до головки живильної магістралі | 130-3560528 | |||||||||||||||||||||||||
| Трубка від потрійного захисного клапана до балона задніх гальм | 130-3560202 | |||||||||||||||||||||||||
| Трубка від потрійного захисного клапана до розподільної коробки | 130-3560704 | |||||||||||||||||||||||||
| Прохідний штуцер | 133ВЯ-3560052 | |||||||||||||||||||||||||
| Повітряний балон гальм, перший, у зборі | 127-3513015 | |||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі | 431410-3720010 | |||||||||||||||||||||||||
| Датчик аварійного падіння тиску типу ММ124Д у зборі | 431410-3830300 | |||||||||||||||||||||||||
| Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі | 100-3519200-01 | |||||||||||||||||||||||||
| Двомагістральний клапан | 100-3562010 | |||||||||||||||||||||||||
| Компресор у зборі з патрубком | 130-3509012-Д | |||||||||||||||||||||||||
| Розподільна коробка | 133ВЯ-3560056 | |||||||||||||||||||||||||
| Гнучкий шланг | 130-3810098 | |||||||||||||||||||||||||
| Шланг | 133ВЯ-3560320 | |||||||||||||||||||||||||
| Трубка від прискорювального клапана до двомагістральних клапанів | 495810-3560328 | |||||||||||||||||||||||||
| Трубка від прискорювального клапана до клапана управління гальмами причепа з двопровідним приводом | 130-3560508 | |||||||||||||||||||||||||
| Друга трубка від повітряного балона до прискорювального клапана | 130-3560318 | |||||||||||||||||||||||||
| Кутник з отвором для кріплення | 300301-П | |||||||||||||||||||||||||
| Кутник | 300442-01 | |||||||||||||||||||||||||
| Кутник | 300444-01 | |||||||||||||||||||||||||
| З'єднувальний шланг | 130-3810071 | |||||||||||||||||||||||||
| Гнучкий шланг пневматичної гальмівної системи | 130-3560220 | |||||||||||||||||||||||||
| Трубка від клапана обмеження тиску до правої передньої гальмівної камери, перша | 130-3560128 | |||||||||||||||||||||||||
| Друга трубка від клапана обмеження тиску до правої передньої гальмівної камери | 130-3560130 | |||||||||||||||||||||||||
| Прискорювальний клапан | 100-3518010 | 1 | 1 | |||||||||||||||||||||||
| Кран | 100-3537110 | 1 | 1 | |||||||||||||||||||||||
| Клапан зливу конденсату | 100-3513110 | 4 | 4 | |||||||||||||||||||||||
| Двосекційний гальмівний кран із важелем у зборі | 100-3514008-11 | 1 | 1 | |||||||||||||||||||||||
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | |||||||||||||||||||||||
| Захист від замерзання | 100-3536010 | 1 | 1 | |||||||||||||||||||||||
| Регулятор тиску | 100-3512010 | 1 | 1 | |||||||||||||||||||||||
| Регулятор гальмівної сили в зборі | 100-3533010-10 | 1 | 1 | |||||||||||||||||||||||
| Клапан управління гальмами причепа з оновленим приводом | 100-3522110 | 1 | 1 | |||||||||||||||||||||||
| Клапан управління гальмами причепа з двопровідним приводом | 100-3522010 | 1 | 1 | |||||||||||||||||||||||
| Автоматична з'єднувальна головка | 100-3521111-10 | 1 | 1 | |||||||||||||||||||||||
| З'єднувальна головка | 100-3521010 | 1 | 1 | |||||||||||||||||||||||
| Гальмівна камера | 100-3519210-01 | 2 | 2 | |||||||||||||||||||||||
| Передня гальмівна камера | 100-3519010-01 | 2 | 2 | |||||||||||||||||||||||
| Клапан | 100-3515110 | 1 | 1 | |||||||||||||||||||||||
| Одинарний захисний клапан у зборі | 100-3515012 | 2 | 2 | |||||||||||||||||||||||
| Захисний клапан | 100-3515210 | 1 | 1 | |||||||||||||||||||||||
| Клапан контрольного виходу в зборі | 100-3515310 | 4 | 4 | |||||||||||||||||||||||
| Хрестовина | 133ВЯ-3560055-01 | |||||||||||||||||||||||||
| Шланг від повітряного балона стоянкового гальма до гальмівного крана | 4331-3560302-10 | |||||||||||||||||||||||||
| Трубка від подвійного захисного клапана до балона передніх гальм | 130-3560102 | |||||||||||||||||||||||||
| Трубка від захисного клапана до балона стоянкового гальма | 130-3560300 | |||||||||||||||||||||||||
| Трубка від подвійного захисного клапана до крана стоянкового гальма | 133ВЯ-3560304 | |||||||||||||||||||||||||
| Трубка від подвійного захисного клапана до потрійного клапана | 133ВЯ-3560022 | |||||||||||||||||||||||||
| Трубка від двомагістрального клапана до лівого пружинного енергоакумулятора | 130-3560334-10 | |||||||||||||||||||||||||
| Трубка від двомагістрального клапана до правого пружинного енергоакумулятора | 130-3560336-10 | |||||||||||||||||||||||||
| Трубка від клапана обмеження тиску до лівої передньої гальмівної камери | 130-3560114 | |||||||||||||||||||||||||
| Перша трубка від повітряного балона до прискорювального клапана | 130Г-3560316 | |||||||||||||||||||||||||
| Трубка від повітряного балона до манометра | 130-3810132 | |||||||||||||||||||||||||
| Клапан обмеження тиску | 100-3534010 | |||||||||||||||||||||||||
| Трійник | 300443-01 | |||||||||||||||||||||||||
| Поворотний трійник | 300445-01 | |||||||||||||||||||||||||
| Трійник | 300356-П29 | |||||||||||||||||||||||||
| Трубка від балона задніх гальм до гальмівного крана | 130-3560206 | |||||||||||||||||||||||||
| Трубка від конденсаційного балона до подвійного захисного клапана | 130-3560016 | |||||||||||||||||||||||||
| Трубка від балона передніх гальм до гальмівного крана | 130-3560106 | |||||||||||||||||||||||||
| Шланг від балона задніх гальм до манометра | 130-3810128 | |||||||||||||||||||||||||
| Збірна головка з'єднання пневмогальм типу «Палм» | 100-3521110-10 | 1 | 1 | |||||||||||||||||||||||
