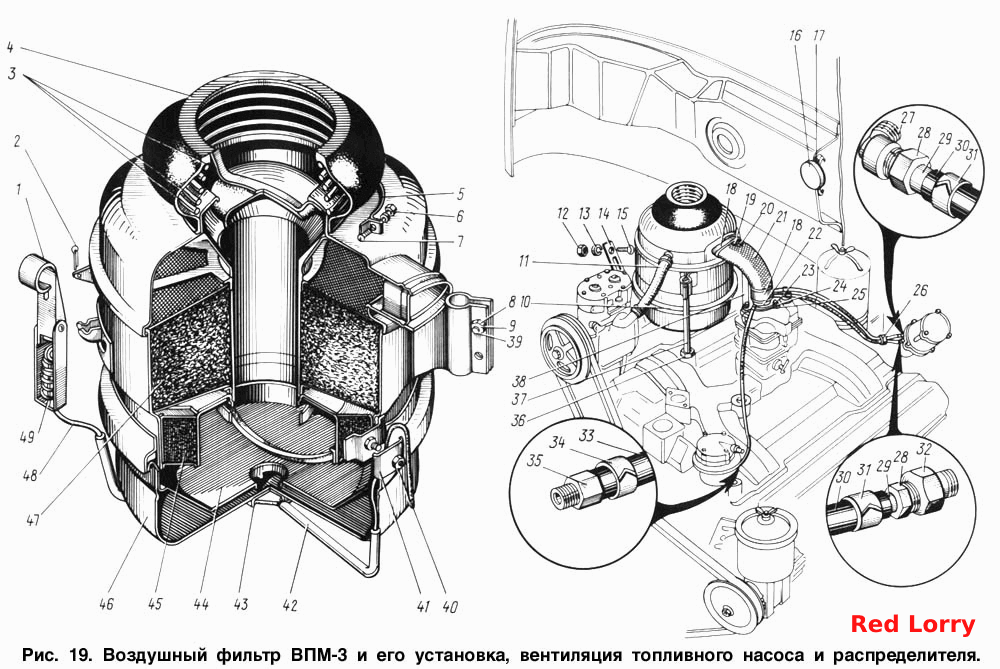

Повітряний фільтр ВПМ-3 та його встановлення, вентиляція паливного насоса та розподільника
100%
Назва деталі
Трубка вентиляції паливного насоса
Заводський номер
131-1106225
Кількість на модель
1
№
Назва деталі
Важіль у зборі
Заводський номер
131-1109308
Кількість на модель
1
№
1
Назва деталі
Шплінт 2х12
Заводський номер
258012-П29
Кількість на модель
1
№
2
Назва деталі
Розпірна пружина повітрозабірника
Заводський номер
130-1109259
Кількість на модель
1
№
3
Назва деталі
Повітряний колектор повітряного фільтра
Заводський номер
130-1109250
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
308719-П8
Кількість на модель
1
№
5
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
1
№
6
Назва деталі
Гвинт кріплення хомута
Заводський номер
220174-П2
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
305531-П27
Кількість на модель
8
№
8
Назва деталі
Повітряний фільтр типу ВПМ-3 у зборі
Заводський номер
131-1109010-А
Кількість на модель
1
№
10
Назва деталі
Шланг подачі повітря до компресора
Заводський номер
131-3509276-А
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
252135-02
Кількість на модель
1
№
13
Назва деталі
Кронштейн для кріплення повітряного фільтра
Заводський номер
131-1109172
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
210098-П8
Кількість на модель
1
№
15
Назва деталі
Заглушка повітрозабірника в зборі
Заводський номер
130-1109294-Б
Кількість на модель
1
№
16
Назва деталі
Ущільнювач пробки повітрозабірника
Заводський номер
130-1109299
Кількість на модель
1
№
17
Назва деталі
Стрічка хомута
Заводський номер
308710-П8
Кількість на модель
2
№
18
Назва деталі
Пряжка
Заводський номер
306775-П8
Кількість на модель
2
№
19
Назва деталі
Шплінт
Заводський номер
304505-П8
Кількість на модель
2
№
20
Назва деталі
З'єднувальний патрубок повітропроводу
Заводський номер
131-1109619
Кількість на модель
1
№
21
Назва деталі
Всмоктувальний патрубок карбюратора
Заводський номер
131-1109610
Кількість на модель
1
№
22
Назва деталі
Всмоктувальний патрубок карбюратора
Заводський номер
131А-1109610
Кількість на модель
№
22
Назва деталі
Болт M- x
Заводський номер
201454-П8
Кількість на модель
3
№
23
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
3
№
24
Назва деталі
Прокладка всмоктувального патрубка
Заводський номер
120-1109049
Кількість на модель
1
№
25
Назва деталі
Хомут
Заводський номер
306709-П8
Кількість на модель
1
№
26
Назва деталі
Кутовий штуцер
Заводський номер
421397-П
Кількість на модель
1
№
27
Назва деталі
Гайка
Заводський номер
421364-П
Кількість на модель
2
№
28
Назва деталі
Кінцева трубка вентиляції розподільника
Заводський номер
131-3706217
Кількість на модель
2
№
29
Назва деталі
Гнучкий шланг вентиляції розподільника
Заводський номер
131-3706219
Кількість на модель
2
№
30
Назва деталі
Хомут для шлангів
Заводський номер
130-3917027
Кількість на модель
4
№
31
Назва деталі
Штуцер
Заводський номер
421375-П8
Кількість на модель
1
№
32
Назва деталі
З'єднувальний шланг вентиляції паливного насоса
Заводський номер
131-1106337
Кількість на модель
1
№
33
Назва деталі
Наконечник шланга
Заводський номер
300312-01
Кількість на модель
1
№
35
Назва деталі
Гайка
Заводський номер
250639-П8
Кількість на модель
2
№
36
Назва деталі
Кріплення повітряного фільтра
Заводський номер
131-1109320-А2
Кількість на модель
1
№
37
Назва деталі
Стійка кріплення повітряного фільтра з упорною шайбою в зборі
Заводський номер
131-1109315-А
Кількість на модель
1
№
38
Назва деталі
Болт M8х30
Заводський номер
201460-П8
Кількість на модель
4
№
39
Назва деталі
Верхній притиск каната
Заводський номер
131-1109317
Кількість на модель
2
№
41
Назва деталі
Шланг повітрозабірника
Заводський номер
131-1109327
Кількість на модель
3
№
42
Назва деталі
Опорна шайба троса
Заводський номер
131-1109316
Кількість на модель
1
№
43
Назва деталі
Дно фільтра в зборі
Заводський номер
131-1109206
Кількість на модель
1
№
44
Назва деталі
Дросельна касета у зборі
Заводський номер
131-1109301-А
Кількість на модель
1
№
45
Назва деталі
Корпус фільтра
Заводський номер
131-1109076
Кількість на модель
1
№
46
Назва деталі
Фільтрувальний елемент у комплекті з кришкою
Заводський номер
131-1109201
Кількість на модель
1
№
47
Назва деталі
Канат у комплекті
Заводський номер
131-1109319
Кількість на модель
1
№
48
Назва деталі
Пружина троса
Заводський номер
131-1109318
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка вентиляції паливного насоса | 131-1106225 | 1 | 1 | |||||
| 1 | Важіль у зборі | 131-1109308 | 1 | 1 | 1 | |||
| 2 | Шплінт 2х12 | 258012-П29 | 1 | 1 | 2 | |||
| 3 | Розпірна пружина повітрозабірника | 130-1109259 | 1 | 1 | 3 | |||
| 4 | Повітряний колектор повітряного фільтра | 130-1109250 | 1 | 1 | 4 | |||
| 5 | Хомут | 308719-П8 | 1 | 1 | 5 | |||
| 6 | Гайка М8х1 | 250510-П8 | 1 | 1 | 6 | |||
| 7 | Гвинт кріплення хомута | 220174-П2 | 1 | 1 | 7 | |||
| 8 | Диск | 305531-П27 | 8 | 8 | 8 | |||
| 10 | Повітряний фільтр типу ВПМ-3 у зборі | 131-1109010-А | 1 | 1 | 10 | |||
| 11 | Шланг подачі повітря до компресора | 131-3509276-А | 1 | 1 | 11 | |||
| 13 | Диск | 252135-02 | 1 | 1 | 13 | |||
| 14 | Кронштейн для кріплення повітряного фільтра | 131-1109172 | 1 | 1 | 14 | |||
| 15 | гвинт | 210098-П8 | 1 | 1 | 15 | |||
| 16 | Заглушка повітрозабірника в зборі | 130-1109294-Б | 1 | 1 | 16 | |||
| 17 | Ущільнювач пробки повітрозабірника | 130-1109299 | 1 | 1 | 17 | |||
| 18 | Стрічка хомута | 308710-П8 | 2 | 2 | 18 | |||
| 19 | Пряжка | 306775-П8 | 2 | 2 | 19 | |||
| 20 | Шплінт | 304505-П8 | 2 | 2 | 20 | |||
| 21 | З'єднувальний патрубок повітропроводу | 131-1109619 | 1 | 1 | 21 | |||
| 22 | Всмоктувальний патрубок карбюратора | 131-1109610 | 1 | 1 | 22 | |||
| 22 | Всмоктувальний патрубок карбюратора | 131А-1109610 | 22 | |||||
| 23 | Болт M- x | 201454-П8 | 3 | 3 | 23 | |||
| 24 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 3 | 3 | 24 | |||
| 25 | Прокладка всмоктувального патрубка | 120-1109049 | 1 | 1 | 25 | |||
| 26 | Хомут | 306709-П8 | 1 | 1 | 26 | |||
| 27 | Кутовий штуцер | 421397-П | 1 | 1 | 27 | |||
| 28 | Гайка | 421364-П | 2 | 2 | 28 | |||
| 29 | Кінцева трубка вентиляції розподільника | 131-3706217 | 2 | 2 | 29 | |||
| 30 | Гнучкий шланг вентиляції розподільника | 131-3706219 | 2 | 2 | 30 | |||
| 31 | Хомут для шлангів | 130-3917027 | 4 | 4 | 31 | |||
| 32 | Штуцер | 421375-П8 | 1 | 1 | 32 | |||
| 33 | З'єднувальний шланг вентиляції паливного насоса | 131-1106337 | 1 | 1 | 33 | |||
| 35 | Наконечник шланга | 300312-01 | 1 | 1 | 35 | |||
| 36 | Гайка | 250639-П8 | 2 | 2 | 36 | |||
| 37 | Кріплення повітряного фільтра | 131-1109320-А2 | 1 | 1 | 37 | |||
| 38 | Стійка кріплення повітряного фільтра з упорною шайбою в зборі | 131-1109315-А | 1 | 1 | 38 | |||
| 39 | Болт M8х30 | 201460-П8 | 4 | 4 | 39 | |||
| 41 | Верхній притиск каната | 131-1109317 | 2 | 2 | 41 | |||
| 42 | Шланг повітрозабірника | 131-1109327 | 3 | 3 | 42 | |||
| 43 | Опорна шайба троса | 131-1109316 | 1 | 1 | 43 | |||
| 44 | Дно фільтра в зборі | 131-1109206 | 1 | 1 | 44 | |||
| 45 | Дросельна касета у зборі | 131-1109301-А | 1 | 1 | 45 | |||
| 46 | Корпус фільтра | 131-1109076 | 1 | 1 | 46 | |||
| 47 | Фільтрувальний елемент у комплекті з кришкою | 131-1109201 | 1 | 1 | 47 | |||
| 48 | Канат у комплекті | 131-1109319 | 1 | 1 | 48 | |||
| 49 | Пружина троса | 131-1109318 | 1 | 1 | 49 |
