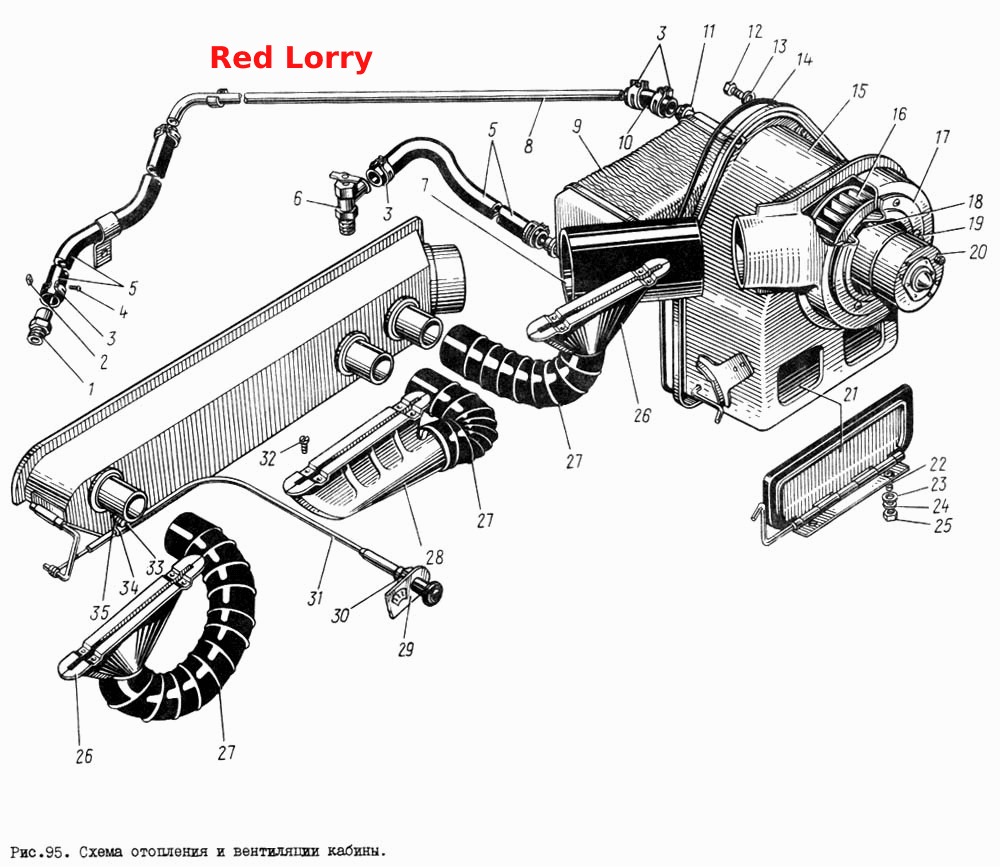

Схема опалення та вентиляції кабіни
100%
Назва деталі
Штуцер системи опалення
Заводський номер
140-8104076
Кількість на модель
1
№
1
Назва деталі
Гайка М5х0, 8
Заводський номер
251084-П8
Кількість на модель
6
№
2
Назва деталі
Хомут для кріплення шланга
Заводський номер
288004-П8
Кількість на модель
6
№
3
Назва деталі
Гвинт
Заводський номер
220084-П8
Кількість на модель
6
№
4
Назва деталі
Шланг відведення масла
Заводський номер
130-8101314
Кількість на модель
2
№
5
Назва деталі
Кран
Заводський номер
130-8101390
Кількість на модель
1
№
6
Назва деталі
З'єднувальний шланг вентилятора
Заводський номер
130-8118043
Кількість на модель
1
№
7
Назва деталі
З'єднувальна трубка
Заводський номер
130-8101201
Кількість на модель
1
№
8
Назва деталі
Радіатор опалення в зборі
Заводський номер
130-8101012-А
Кількість на модель
1
№
9
Назва деталі
З'єднувальний шланг
Заводський номер
164-8101313
Кількість на модель
1
№
10
Назва деталі
Ущільнювач трубки радіатора
Заводський номер
164-8101353
Кількість на модель
2
№
11
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
6
№
12
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
6
№
13
Назва деталі
Ущільнювач кожуха обігрівача
Заводський номер
130-8101123
Кількість на модель
1
№
14
Назва деталі
Кожух обігрівача в зборі
Заводський номер
130-8101070-Б
Кількість на модель
1
№
15
Назва деталі
Кожух обігрівача з вентилятором у зборі
Заводський номер
130Т-8101172-А
Кількість на модель
№
15
Назва деталі
Кожух обігрівача з вентилятором у зборі
Заводський номер
131-8101172
Кількість на модель
1
№
15
Назва деталі
Робоче колесо вентилятора в зборі
Заводський номер
130-8118062
Кількість на модель
1
№
16
Назва деталі
Фланець кріплення електродвигуна
Заводський номер
130-8101181
Кількість на модель
1
№
17
Назва деталі
Прокладка електродвигуна обігрівача
Заводський номер
130-8118349
Кількість на модель
1
№
18
Назва деталі
Гвинт
Заводський номер
220076-П8
Кількість на модель
3
№
19
Назва деталі
Крильчатка з електродвигуном у зборі
Заводський номер
130Т-8101810-11
Кількість на модель
1
№
20
Назва деталі
Заслінка кожуха обігрівача в зборі
Заводський номер
130-8101896
Кількість на модель
1
№
21
Назва деталі
Гвинт
Заводський номер
220077-П8
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
252003-П8
Кількість на модель
2
№
23
Назва деталі
Діаметр диска 5
Заводський номер
252133-П2
Кількість на модель
2
№
24
Назва деталі
Гайка М5
Заводський номер
250464-П8
Кількість на модель
2
№
25
Назва деталі
Сопло обдуву лобового скла у зборі
Заводський номер
130-8102190
Кількість на модель
2
№
26
Назва деталі
Шланг обдування лобового скла
Заводський номер
130-8102389-А
Кількість на модель
3
№
27
Назва деталі
Середнє сопло обдування лобового скла у зборі
Заводський номер
130-8102430
Кількість на модель
1
№
28
Назва деталі
Табличка кнопок керування — вказівна
Заводський номер
130-3903049-А
Кількість на модель
1
№
29
Назва деталі
Гайка М12х1, 25
Заводський номер
250515-П8
Кількість на модель
1
№
30
Назва деталі
Тяга управління заслінкою каналу опалення та обдуву скла у зборі
Заводський номер
130-8109121
Кількість на модель
1
№
31
Назва деталі
Гвинт
Заводський номер
224571-П8
Кількість на модель
12
№
32
Назва деталі
гвинт
Заводський номер
301047-П8
Кількість на модель
1
№
33
Назва деталі
Затискач оболонки тяги жалюзі радіатора
Заводський номер
150В-3802061
Кількість на модель
1
№
34
Назва деталі
Пружинна шайба
Заводський номер
252153-П2
Кількість на модель
1
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер системи опалення | 140-8104076 | 1 | 1 | 1 | |||
| 2 | Гайка М5х0, 8 | 251084-П8 | 6 | 6 | 2 | |||
| 3 | Хомут для кріплення шланга | 288004-П8 | 6 | 6 | 3 | |||
| 4 | Гвинт | 220084-П8 | 6 | 6 | 4 | |||
| 5 | Шланг відведення масла | 130-8101314 | 2 | 2 | 5 | |||
| 6 | Кран | 130-8101390 | 1 | 1 | 6 | |||
| 7 | З'єднувальний шланг вентилятора | 130-8118043 | 1 | 1 | 7 | |||
| 8 | З'єднувальна трубка | 130-8101201 | 1 | 1 | 8 | |||
| 9 | Радіатор опалення в зборі | 130-8101012-А | 1 | 1 | 9 | |||
| 10 | З'єднувальний шланг | 164-8101313 | 1 | 1 | 10 | |||
| 11 | Ущільнювач трубки радіатора | 164-8101353 | 2 | 2 | 11 | |||
| 12 | Болт для кріплення кронштейна | 201418-П8 | 6 | 6 | 12 | |||
| 13 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 6 | 6 | 13 | |||
| 14 | Ущільнювач кожуха обігрівача | 130-8101123 | 1 | 1 | 14 | |||
| 15 | Кожух обігрівача в зборі | 130-8101070-Б | 1 | 1 | 15 | |||
| 15 | Кожух обігрівача з вентилятором у зборі | 130Т-8101172-А | 15 | |||||
| 15 | Кожух обігрівача з вентилятором у зборі | 131-8101172 | 1 | 1 | 15 | |||
| 16 | Робоче колесо вентилятора в зборі | 130-8118062 | 1 | 1 | 16 | |||
| 17 | Фланець кріплення електродвигуна | 130-8101181 | 1 | 1 | 17 | |||
| 18 | Прокладка електродвигуна обігрівача | 130-8118349 | 1 | 1 | 18 | |||
| 19 | Гвинт | 220076-П8 | 3 | 3 | 19 | |||
| 20 | Крильчатка з електродвигуном у зборі | 130Т-8101810-11 | 1 | 1 | 20 | |||
| 21 | Заслінка кожуха обігрівача в зборі | 130-8101896 | 1 | 1 | 21 | |||
| 22 | Гвинт | 220077-П8 | 2 | 2 | 22 | |||
| 23 | Диск | 252003-П8 | 2 | 2 | 23 | |||
| 24 | Діаметр диска 5 | 252133-П2 | 2 | 2 | 24 | |||
| 25 | Гайка М5 | 250464-П8 | 2 | 2 | 25 | |||
| 26 | Сопло обдуву лобового скла у зборі | 130-8102190 | 2 | 2 | 26 | |||
| 27 | Шланг обдування лобового скла | 130-8102389-А | 3 | 3 | 27 | |||
| 28 | Середнє сопло обдування лобового скла у зборі | 130-8102430 | 1 | 1 | 28 | |||
| 29 | Табличка кнопок керування — вказівна | 130-3903049-А | 1 | 1 | 29 | |||
| 30 | Гайка М12х1, 25 | 250515-П8 | 1 | 1 | 30 | |||
| 31 | Тяга управління заслінкою каналу опалення та обдуву скла у зборі | 130-8109121 | 1 | 1 | 31 | |||
| 32 | Гвинт | 224571-П8 | 12 | 12 | 32 | |||
| 33 | гвинт | 301047-П8 | 1 | 1 | 33 | |||
| 34 | Затискач оболонки тяги жалюзі радіатора | 150В-3802061 | 1 | 1 | 34 | |||
| 35 | Пружинна шайба | 252153-П2 | 1 | 1 | 35 |
